Структура условного наименования при заказе резака:

Р Х - 3 Х - Х Х

тип резака :

• 2А – ацетиле-

новый;

• 3П – пропано-

вый;

комплектация:

(см. таблицу 2).

способ подачи

режущего кис-

лорода:

• отсутствует –

вентильный;

• Р – рычаж-

ный.

код длины реза-

ка:

• отсутствует

– длина - 535

мм;

• У1 – длина –

800 мм;

• У2 – длина –

1000 мм.

6. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

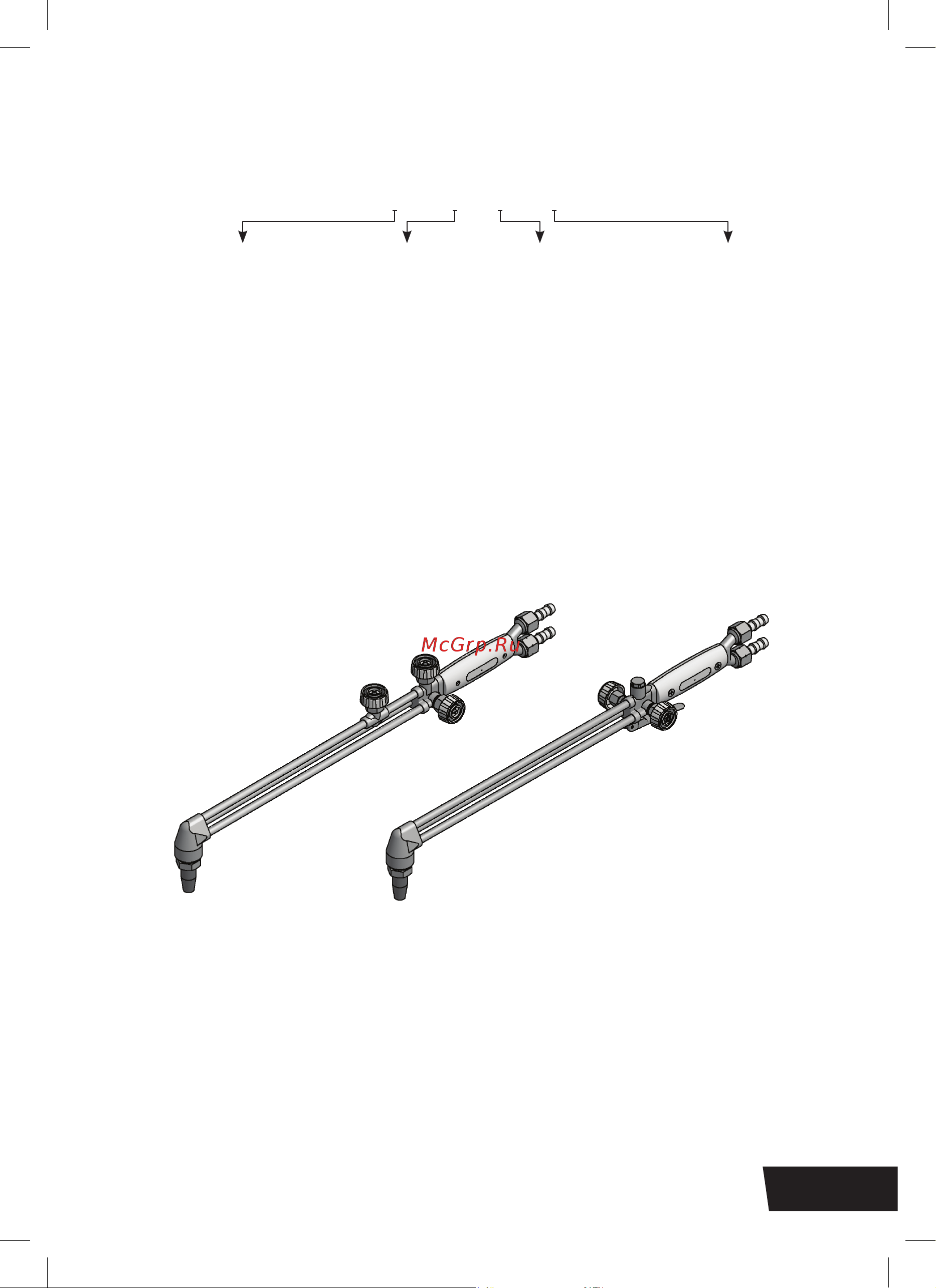

Резак состоит из головки, вентилей горючего газа (ГГ), подогреваю-

щего кислорода (КП), режущего кислорода (КР) (или клапана с ры-

чагом), ручки и присоединительного блока с гайками и ниппелями.

Все элементы резака соединены между собой трубками (соединение

неразборное).

Кислород поступает в резак по рукаву (тип III по ГОСТ 9356-75) через

ниппель, присоединенный к резаку гайкой, имеющей правую резьбу, и
