Устройство крышки скважины обеспечивает как удобство первоначального

монтажа на обсадной трубе скважины, так и последующие операции извле-

чения и погружения насоса. Базовая (стационарная) часть крышки скважины

крепится на обсадной трубе скважины один раз за весь период эксплуатации.

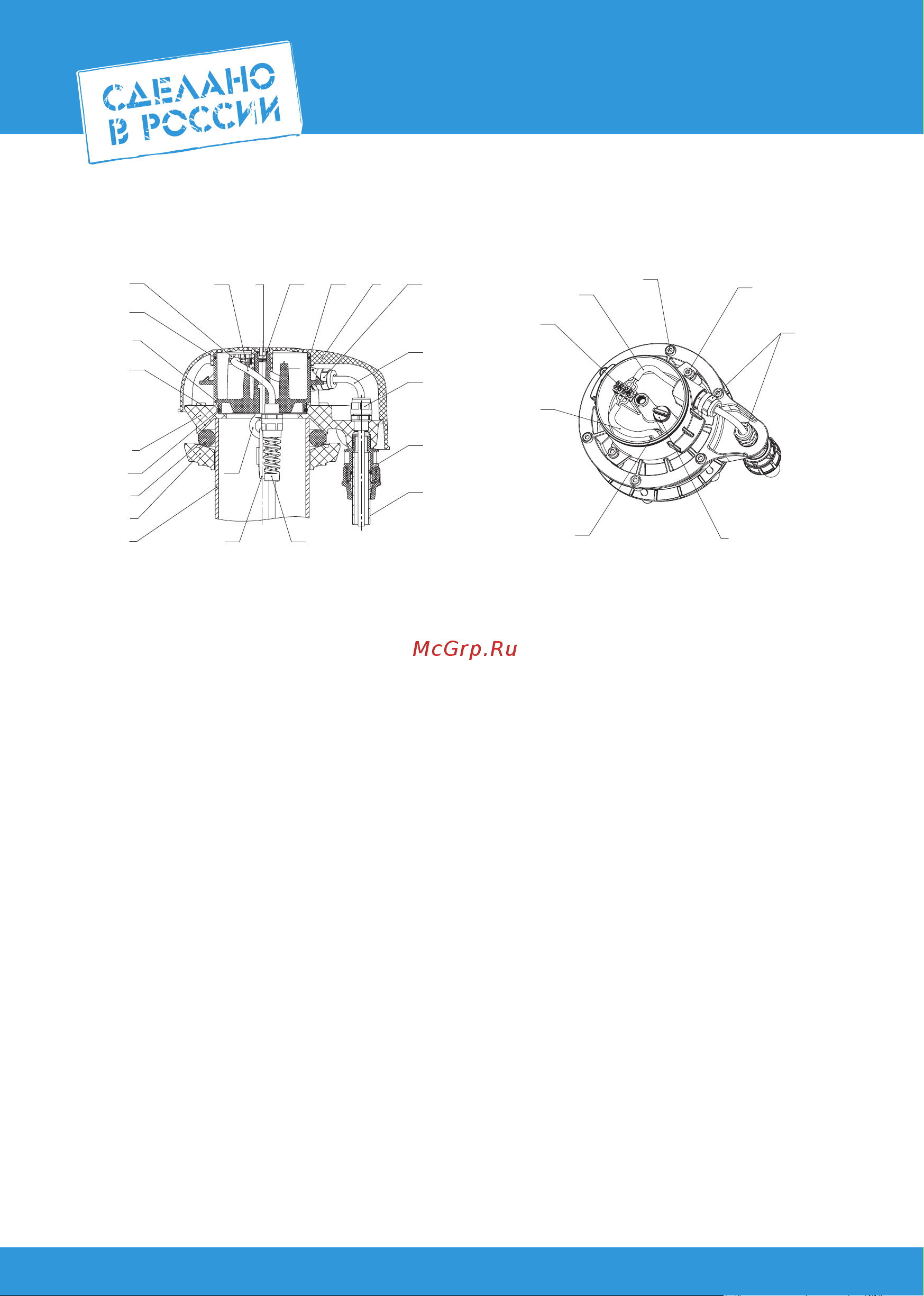

Устройство крышки скважины отображено на рисунке 2 и 3. Основание (1)

устанавливается на торец обсадной трубы (6) скважины и фиксируется на

трубе за счет сжатия кольца (3) между прижимным фланцем (2) и основани-

ем (1) при завинчивании винтов (10). Основание (1) имеет отверстие со скру-

гленными кромками для безопасного опускания насоса и цилиндрическую

поверхность для уплотнения корпуса (4) с помощью кольца (11).

Корпус (4) устанавливается на основание (1) и содержит: рым-гайку (12) с ка-

рабином (13) для подвешивания насоса на тросе, клеммную колодку (14) для

соединения кабеля, гермовводы кабеля (15), заглушку для шнура сливного

клапана (9), компрессионный фитинг (7) для ввода кабеля в пластиковой тру-

бе (21). Корпус (4) крепится к основанию (1) винтами (16).

После монтажа насоса и кабелей, на корпус (4) устанавливается крышка (5)

и фиксируется винтом (8), на котором имеется уплотнительное кольцо (17).

Также в корпусе (4) установлено уплотнительное кольцо (18) для уплотнения

по цилиндрической поверхности крышки (5). Таким образом, внутренняя по-

лость корпуса (4) является герметичной.
