1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Крюки поворотные 322А HITCH используются
в качестве концевых элементов преимущественно
для комплектации канатных и текстильных
строп, к цепным стропам присоединяются через
соединительное звено. Также они подходят
и для других грузозахватных приспособлений.
Крюк HITCH снабжен предохранителем и надежно
фиксирует груз на ветвях. Наличие вертлюга
позволяет крюку вращаться в любом направлении
и избежать скручивания ветвей стропа, что
облегчает процесс строповки груза.
Коэффициент запаса прочности – не менее 4.
Комплектующие марки HITCH класса
Т8 характеризуются повышенной
прочностью и надежностью при
небольших размерах и массе.
Сборка строп из комплектующих HITCH
класса Т8 проводится без применения
сварки.

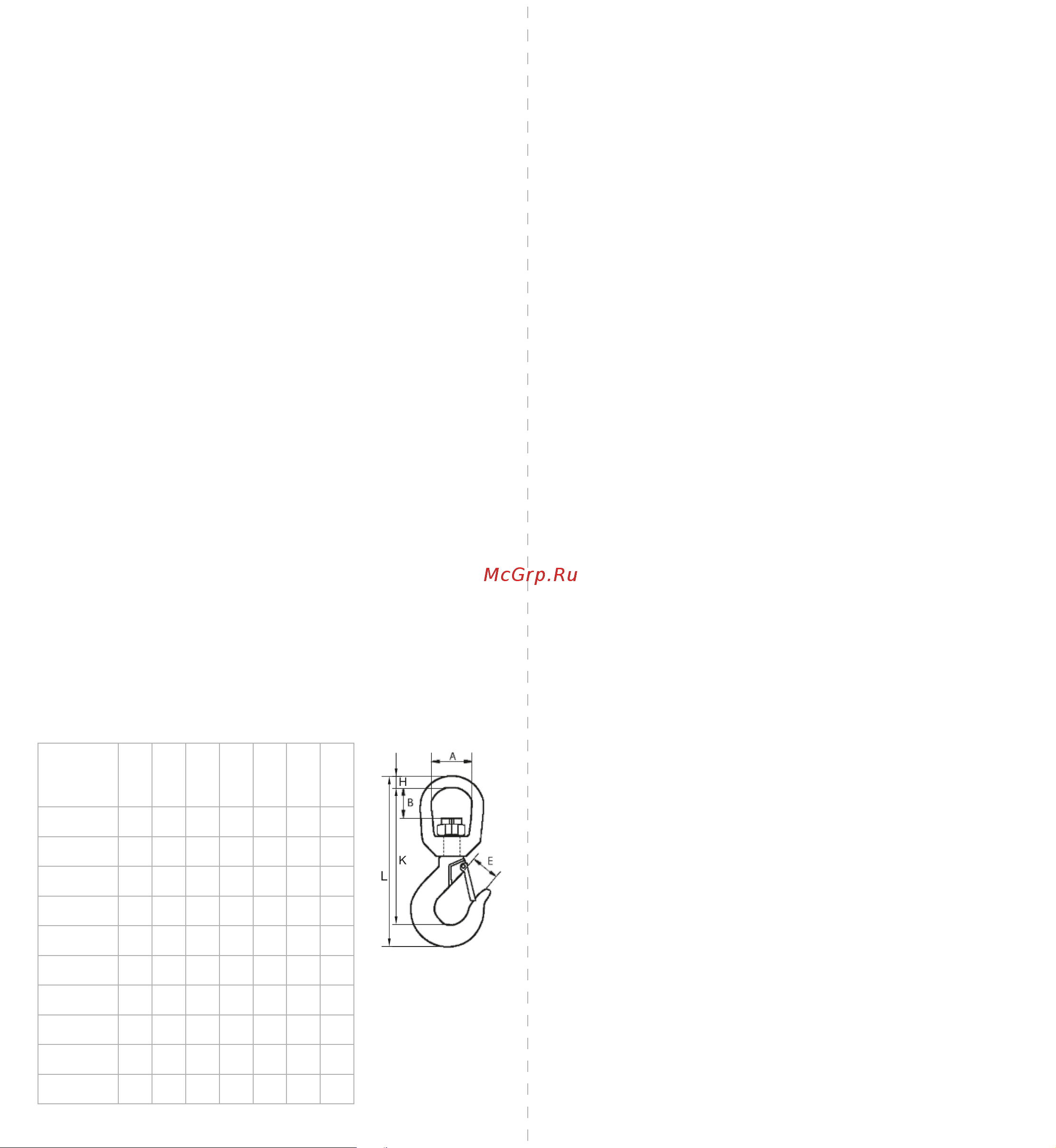

2. ТЕХНИЧЕСКАЯ
ИНФОРМАЦИЯ
ГРУЗО-
ПОДЪЕМНОСТЬ,
Т
А, ММ B, ММ Е, ММ H, ММ K, ММ L, ММ
ВЕС,
КГ
1,0 32,0 22,5 22,0 9,0 105,5 137,0 0,34
1,5 37,5 29,5 22,5 12,0 108,0 163,5 0,57
2,0 42,5 33,0 26,0 15,8 133,5 192,0 1,02
3,0 42,5 33,0 26,0 15,8 163,0 209,0 1,24
4,5 48,0 39,0 32,5 18,0 191,0 246,0 2,25
7,0 64,0 53,0 43,0 25,0 243,5 313,0 4,46
11,0 70,0 53,0 49,5 28,5 277,0 364,0 7,40
15,0 79,0 62,0 54,5 32,0 332,0 431,0 10,60
22,0 105,0 96,0 81,0 40,0 427,0 543,0 21,40
30,0 105,0 108,0 100,0 40,0 465,3 596,0 32,00
3. МЕРЫ БЕЗОПАСНОСТИ
И ПРАВИЛА БРАКОВКИ
Перед эксплуатацией необходимо
тщательно осмотреть внешнее состояние
изделий. В случае выявления дефектов
или неисправностей, изделие к работе
не допускается.
Запрещается использовать устройства
и комплектующие не по назначению или
превышать допустимую рабочую нагрузку.
Запрещается эксплуатация крюков, не имеющих
защелок безопасности.
Браковка крюков производится:
• при наличии трещин;
• при износе поверхности элементов или местных
вмятинах, приводящих к уменьшению площади
поперечного сечения на 10%;
• при наличии остаточных деформаций,
приводящих к изменению первоначального
размера элемента более, чем на 5%.
Запрещается:
• находиться под поднятым грузом или
допускать нахождение под ним людей;
• находиться между поднимаемым/
опускаемым грузом и стеной или
конструкцией;
• оставлять поднятый груз без
присмотра.
4. ХРАНЕНИЕ
ИЭКСПЛУАТАЦИЯ
Температурный режим эксплуатации:
от -40° до +200°С.
Крюки рекомендуется хранить в сухом месте,
чтобы не допустить коррозию металла.
L
K
H
