1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1 Светильники светодиодные подвесные аварийно-эвакуационные модели SSA-1 товарного знака ЭРА (далее - светильники) предназначены
для работы в однофазных сетях напряжением 230 В частотой 50/60 Гц. Светильники соответствуют требованиям ГОСТ IEC 60598-2-22.
1.2 Область применения светильников: обеспечение постоянного минимально необходимого уровня освещённости путей эвакуации и аварий-
но-сигнального обозначения выходов в промышленных, общественных помещениях.
1.3 Классификация светильников в соответствии с Приложением В ГОСТ IEC 60598-2-22 показана на рисунке 1.
1.4 Нормальными условиями эксплуатации све-
тильников являются:
- температура окружающей среды: от +1 до +35
°С;
- окружающий воздух не должен быть загрязнён
пылью, дымом, коррозионными или воспламе-
няющимися газами, а также парами солей; сред-
нее значение относительной влажности не бо-
лее 90 %.
2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

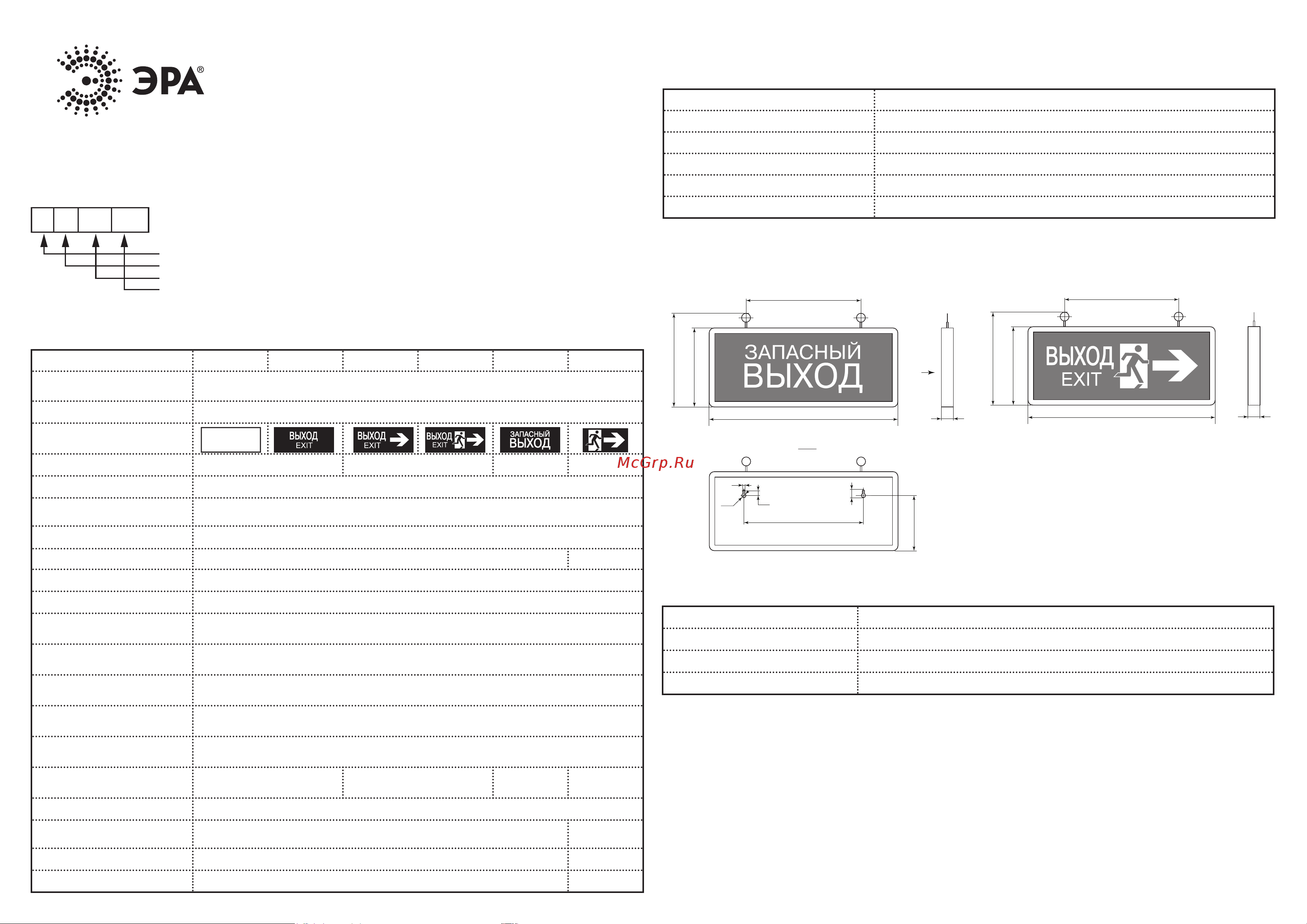

2.1 Основные модификации и технические параметры светильников приведены в таблице 1. Таблица 1.
СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ АВАРИЙНО-
ЭВАКУАЦИОННЫЕ «ЭРА» МОДЕЛИ SSA-1.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.
Артикул SSA-101-0-20 SSA-101-1-20 SSA-101-2-20 SSA-101-3-20 SSA-101-4-20 SSA-103-1-20
Номинальное рабочее напряжение
переменного тока, В
230
Номинальная рабочая частота, Гц 50/60
Эвакуационный знак на
светильнике
Тип светильника односторонний двусторонний односторонний двусторонний
Режим работы Постоянного действия
Потребляемая мощность макси-
мальная, Вт
3
Источник света светодиоды, цвет - белый
Количество светодиодов, шт. 6 8
Световой поток светильника, лм 40
Срок службы светодиодов, ч 50 000
Время работы светильника от
встроенного аккумулятора*, мин
180
Класс защиты от поражения элек-
трическим током
I
Яркость любой поверхности, не ме-
нее, кд/м²
40
Степень защиты от проникновения
пыли и влаги
IP20
Климатическое исполнение и кате-
гория размещения
УХЛ4 (+1 +35C)
Способ установки настенный, подвесной подвесной
настенный,
подвесной
настенный,
потолочный
Поверхность установки пригодны для установки непосредственно на нормально воспламеняемые поверхности
Габариты светильника
358x(145+10)x23мм
268x(241+46)
x31мм
Габариты указателя 350х140мм 260x138мм
Масса светильника брутто, кг 0,56 1,3
X A*** *901
Тип светильника: автономный
Режим работы светильника: постоянного действия.
Светильник включает в себя испытательное устройство.
Минимальная продолжительность аварийного режима освещения:
180 минут
Рисунок 1.
*Примечание: С течением времени происходит снижение ёмкости аккумулятора, и, как следствие, продолжительности работы светильника,
что не является дефектом.
2.2. Основные технические параметры встроенного аккумулятора приведены в таблице 2.
Таблица 2.
Параметр Значение
Тип аккумулятора Никель-кадмиевый (NiCD)
Номинальное напряжение, В 1,2
Емкость, Ач. 0,5
Номинальное время зарядки аккумулятора (при
полной разрядке аккумулятора)*, ч
24
Срок службы аккумулятора, не менее, лет 4
221
A
вид A
358
230
15
106
23
180
152
Ø8
4
10
221
358
23
180
152
* Примечание - Зарядка аккумулятора при низкой температуре требует большего времени.
2.3 Габаритно-присоединительные размеры светильников SSA-101-0, SSA-101-1, SSA-101-4 приведены на рисунке 2, светильников SSA-101-2,
SSA-101-3 - на рисунке 3.
Светильник SSA-101-0-20 поставляется без пиктограммы.
Пиктограмма приобретается отдельно.
3. КОМПЛЕКТНОСТЬ
Комплект поставки светильника представлен в таблице 3.
Таблица 3.
Наименование Количество
Светильник 1 шт.
Упаковочная коробка 1 шт.
Руководство по эксплуатации. Паспорт 1 шт.
4. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
4.1 Описание назначения элементов панели управления и деталей светильников.
4.1.1 На панели управления светильником расположены следующие элементы:
- световой индикатор режима зарядки аккумулятора «Заряд»;
- световой индикатор подключения светильника к сети «Сеть»;
- кнопка «ТЕСТ» для проверки работоспособности светильника в аварийном режиме от аккумулятора.
4.2 Установка и эксплуатация светильника.
4.2.1 Установка светильников в подвесном положении осуществляется с помощью двух монтажных колец, расположенных в верхней части кор-
пуса. Светильники SSA-101-0, SSA-101-1, SSA-101-4 имеют дополнительную возможность установки на стену с помощью монтажных отвер-
стий, расположенных на корпусе.
4.2.2 Подключение светильников.
- Смонтировать светильник в рабочее положение.
- Убедиться в отсутствии напряжения в цепи питания 230 В~.
- Подключить проводники светильника к питающей сети: коричневый проводник (L) - к фазному проводнику сети, синий проводник (N) - к
нейтральному проводнику сети, жёлто-зелёный проводник (РЕ) - к заземляющему проводнику сети.
- Подать напряжение питания на светильник, проконтролировать свечение индикаторов «Сеть» и «Заряд».
- Проверить работоспособность светильника в аварийном режиме кнопкой «ТЕСТ» (4.4).
Рисунок 2.
Рисунок 3.
