УСТАНОВКА ПРИБОРА

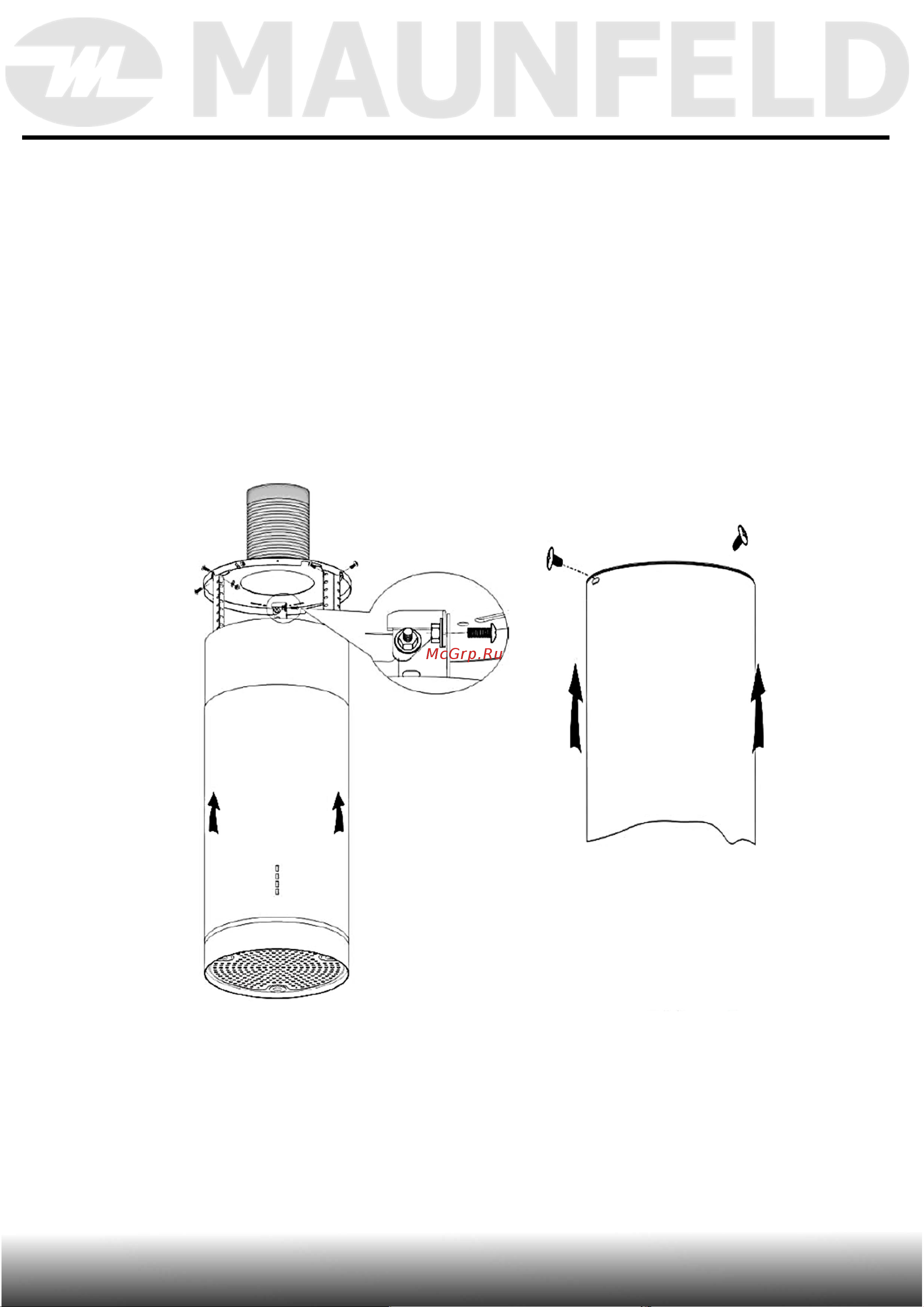

5. Рис 4. 6 шт. M4*10 винтов с потайной головкой прижимают угловой брус
к корпусу вытяжки, который устанавливают внутри кожуха.
6. Рис 5 – установка расширительной трубы.
7. Рис 7 – вставьте внутренний кожух в вытяжку.
8. Вытяните расширительную трубу из потолка – рис. 8.
9. Продвиньте внутрь кожуха. Используя 3 шт. ST3*8 присоедините
внутреннюю часть кожуха к потолку (рис 8).
10. 6 шт. M4*10 винтов с потайной головкой фиксируют вытяжку к потолку.
М4 гайки и уплотнительные кольца крепят уголок вытяжки к потолку.
Рис.8
Рис.9
Производитель обращает Ваше внимание на то, что не несет
ответственности за непосредственное или косвенное причинение
ущерба, вызванное неправильным встраиванием или подключением
прибора. Производитель также не несет ответственности за ущерб,
причиной которого стало отсутствующее или оборванное защитное
соединение на месте монтажа (например, в случае поражения
электротоком).
