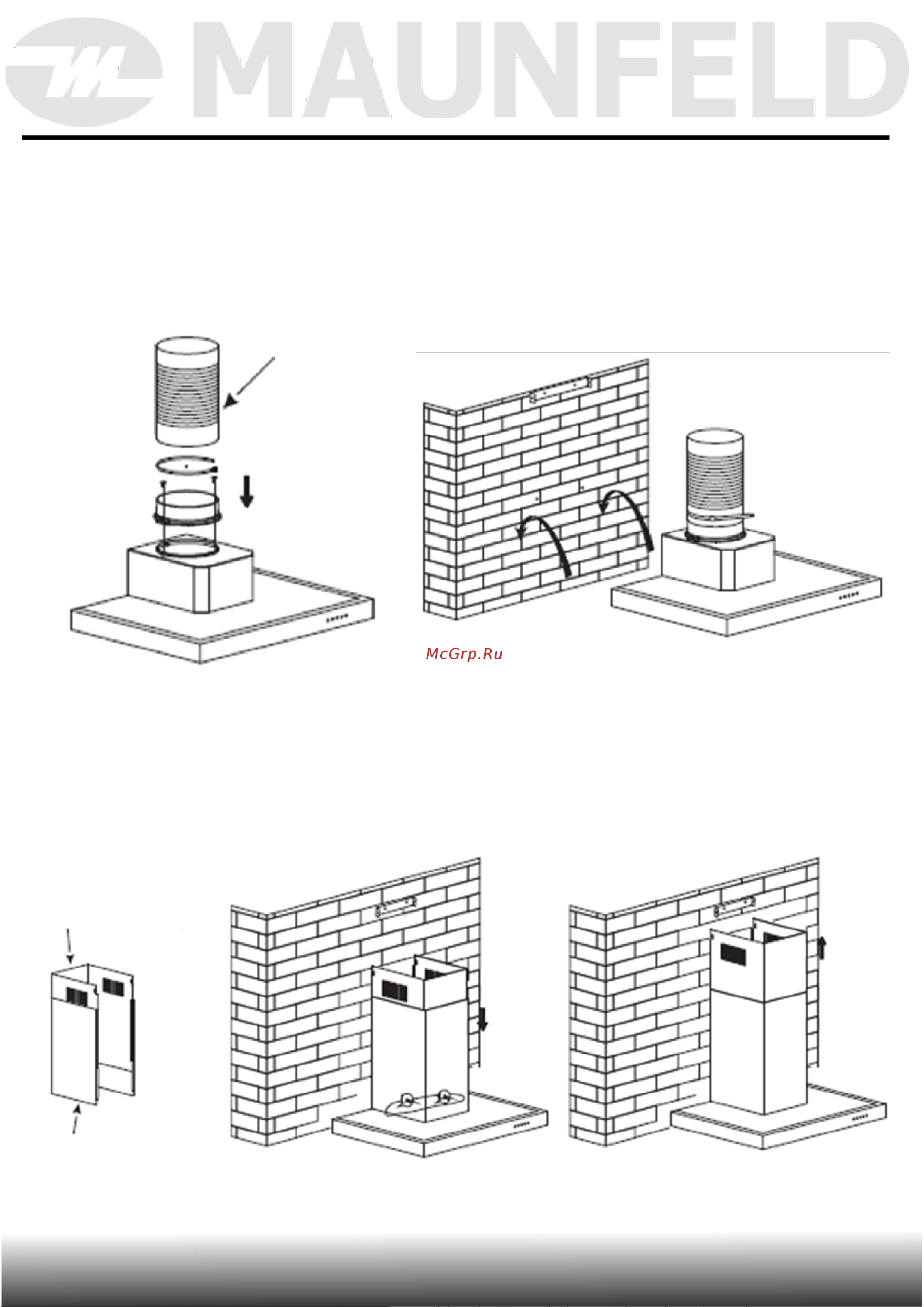

УСТАНОВКА ПРИБОРА

4. Привинтите обод с затвором к корпусу вытяжки у выхода

воздуховода двумя шурупами ST4*8 мм. Присоедините

вытяжную трубу к воздуховоду и закрепите с помощью стяжки.

5. Повесьте вытяжку на сделанные в стене крепления.

Вытяжная труба

6. Оденьте внешний и внутренний кожухи на вытяжку. Закрепите

вытяжку на стене вкрутив винты ST4x30 мм в нижнюю пару

отверстий.

7. Вытяните верхний кожух на высоту скобы и прикрепите кожух к

скобе двумя винтами ST4*8 мм.

Внутренний

www.maunfeld.ru -10-

Внутренний

(верхний) кожух

Внешний

(нижний) кожух
