Ред. 1

Подключение устройства:

Блок автоматического управления интегрируется в схему энергоснабжения

объекта и подключает потребителей к бытовой сети или к генератору, в

зависимости от выбранного режима. Подключение генератора к бытовой сети

проводится согласно схеме, представленной на рис. 2.

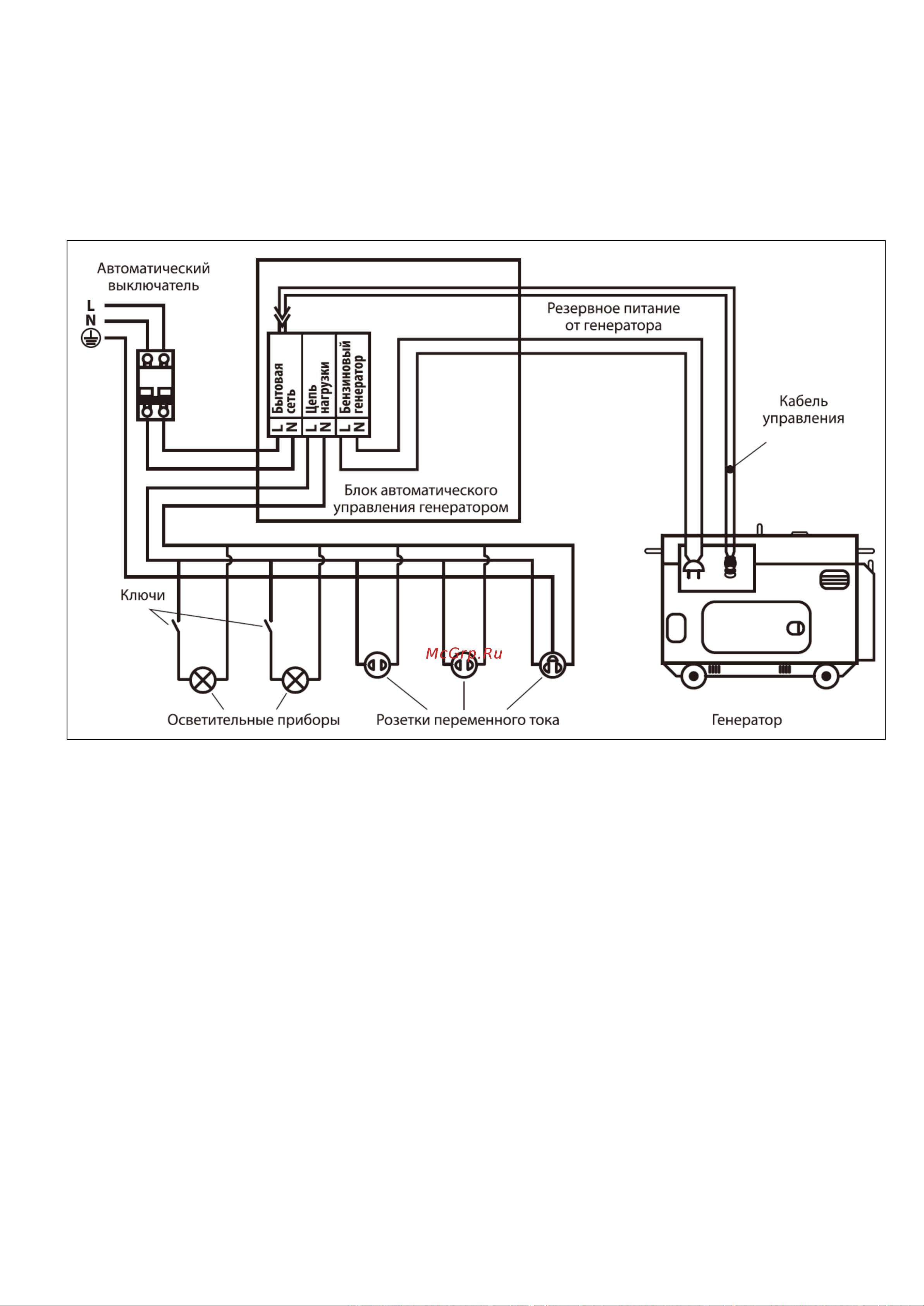

Рис. 2. Схема подключения устройства

Порядок подключения:

1. Убедитесь, что бытовая сеть была обесточена, а генератор отключен.

2. Подключите фазу L и нейтральный провод N бытовой сети к

соответствующим разъемам на блоке автоматического управления.

3. Подключите фазу L и нейтральный провод N бензинового генератора к

соответствующим разъемам на блоке автоматического управления.

4. Подключите фазу L и нейтральный провод N цепи нагрузки (потребителей)

к соответствующим разъемам на блоке автоматического управления.

5. Соедините между собой блок автоматического управления и генератор с

помощью кабеля управления.

6. Убедитесь, что все корпусные устройства имеют заземление.

7. Убедитесь, что изоляция всех соединительных кабелей и корпусы

устройств не были повреждены.

8. Подготовьте генератор к работе в соответствии с руководством по

эксплуатации.

9. Включите напряжение в бытовой сети.
