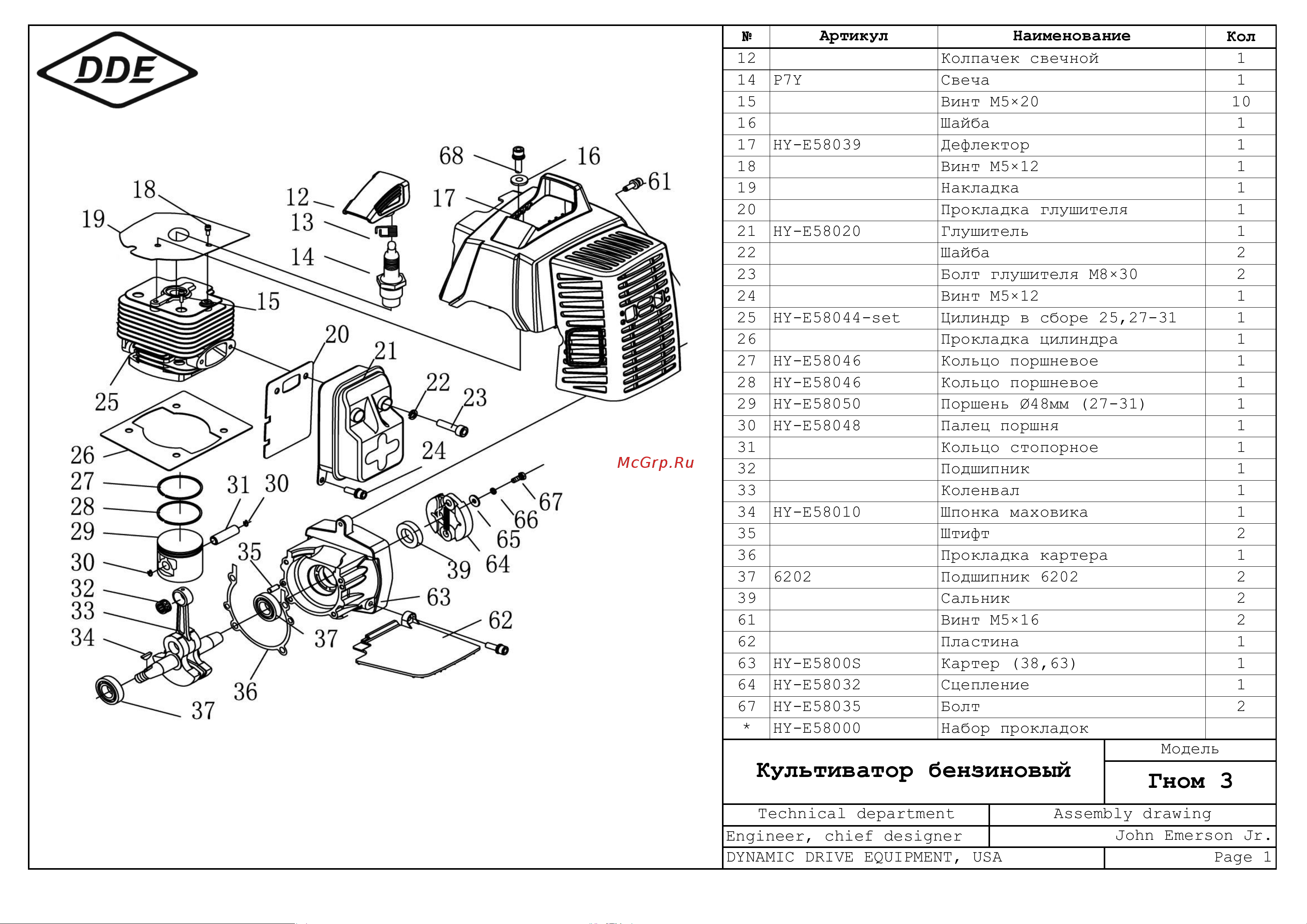

DDE Гном - 3 792-032 Деталировка онлайн
№ Кол
12 Колпачек свечной 1
14 P7Y Свеча 1
15 Винт M5×20 10
16 Шайба 1
17 HY-E58039 Дефлектор 1
18 Винт M5×12 1
19 Накладка 1
20 Прокладка глушителя 1
21 HY-E58020 Глушитель 1
22 Шайба 2
23 Болт глушителя M8×30 2
24 Винт M5×12 1
25 HY-E58044-set Цилиндр в сборе 25,27-31 1
26 Прокладка цилиндра 1
27 HY-E58046 Кольцо поршневое 1
28 HY-E58046 Кольцо поршневое 1
29 HY-E58050 Поршень Ø48мм (27-31) 1
30 HY-E58048 Палец поршня 1
31 Кольцо стопорное 1
32 Подшипник 1
33 Коленвал 1
34 HY-E58010 Шпонка маховика 1
35 Штифт 2
36 Прокладка картера 1
37 6202 Подшипник 6202 2
39 Сальник 2
61 Винт M5×16 2
62 Пластина 1
63 HY-E5800S Картер (38,63) 1
64 HY-E58032 Сцепление 1
67 HY-E58035 Болт 2
* HY-E58000 Набор прокладок
Engineer, chief designer
Модель
Гном 3
Наименование
Культиватор бензиновый
DYNAMIC DRIVE EQUIPMENT, USA
Page 1
Assembly drawing
Technical department
John Emerson Jr.
Артикул
