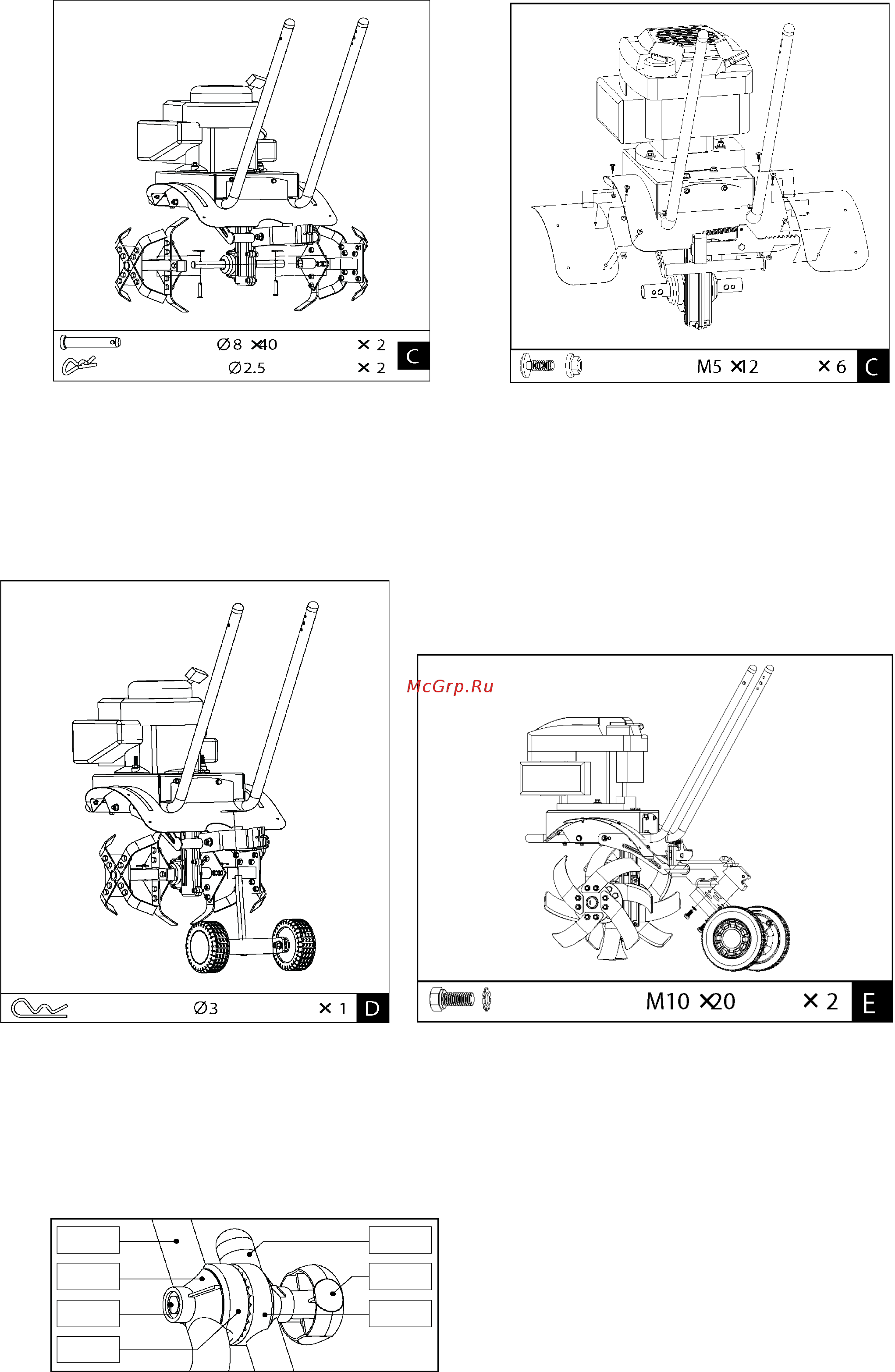

Хвостовая часть и сцепка с сошником.

Установите сцепку с сошником на кронштейн хвостовой части культиватора с помощью двух винтов

М8х250 и гаек.

Ножи для пахоты ( Правые и левые для модели V500II. Установите так чтобы нож входил в землю

изогнутой дугообразной частью!!! См. рис.).

Поместите ножи на вал с обеих сторон от редуктора. Выровняйте отверстия в трубках ножей и оси.

Вставьте штифт (см. ф на рис. С) через отверстия в трубках ножей и оси. Вставьте шплинт через

отверстия в штифтах чтобы закрепить их.

V 380 II

V 500 II, Hobby 500

Крепление колес.

Вставьте стержень, держащий колеса, в отверстие в хвостовой части сцепки. Вставьте шплинт ф3

через отверстие в поддерживающем штифте, чтобы закрепить его.

Верхняя рукоятка.

1.Ослабьте барашки.

2.Закрепите верхнюю рукоятку под необходимым углом на нижних рукоятках с помощью барашков.
