AB(R)CE Series Operation Manual 6. Input/Output to/from External Devices

－56－

6-2 Подсоединение интерфейса и внешних

устройств

Перед подключением внешних устройств отключите от сети

адаптер питания весов.

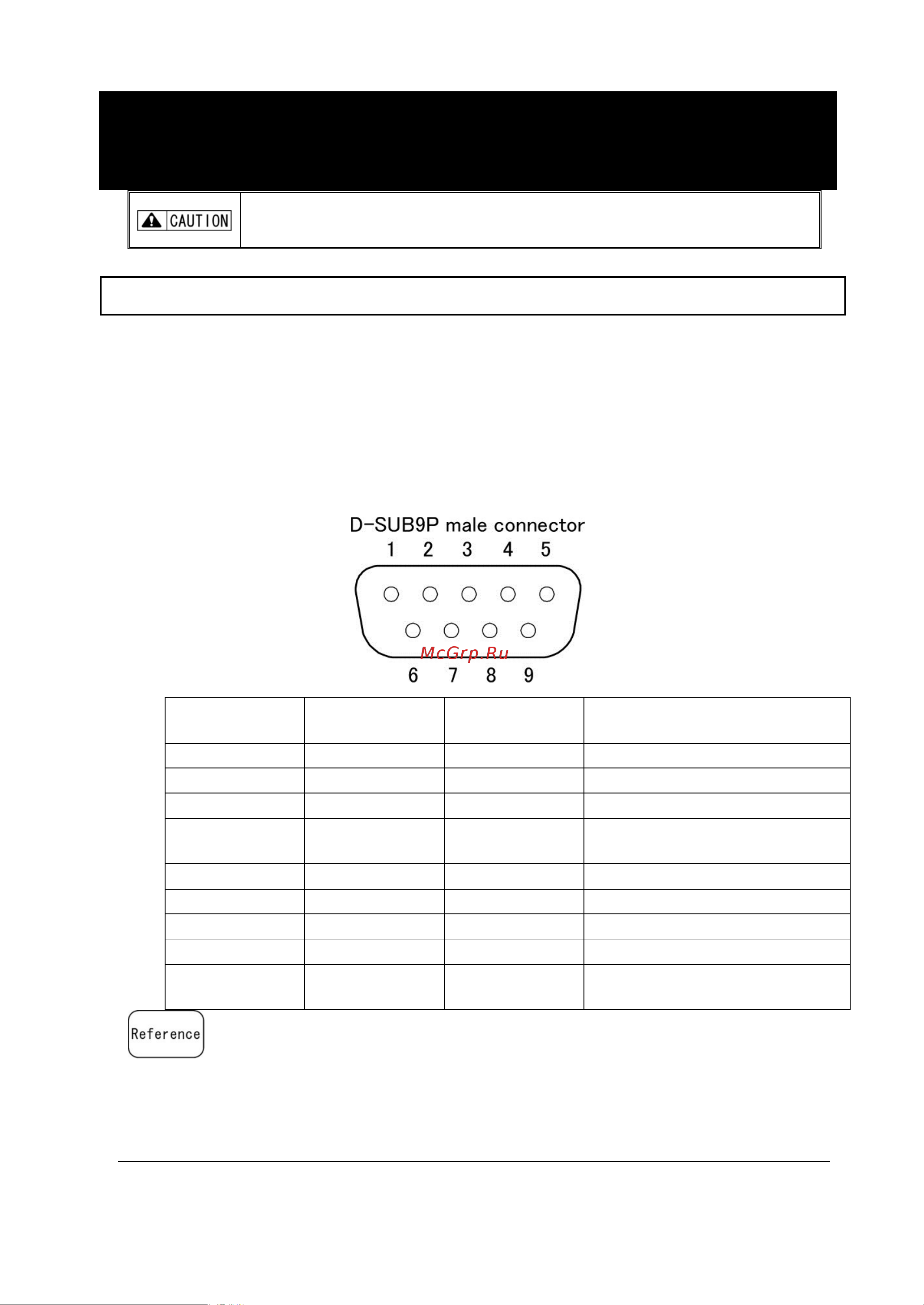

6-2-1 Номера пинов коннектора и функции

■Ввод и вывод на весы и с весов на внешние устройства, такие как компьютер

через RS-232C интерфейс.

RS-232C интерфейс установленный на весах относится к D-SUB9P типу.

Подсоединение к внешним устройствам устанавливается со следующими

спецификациями.

RS-232C коннектор установленный на весах имеет следующие пиновые

соединения:

Количество

пинов

Сигнал

Ввод/вывод

Функции и Примечания

RXD

Ввод

Прием данных

TXD

Вывод

Передача данных

DTR

Вывод

Высокий уровень (Если

весы включены)

GND

Сигнал земля

EXT.TARE

Ввод

Диапазон установки

внешней тары

Вы можете установить диапазон тары или установить точку нуля с

внешнего устройства подсоединив контакт или транзисторный

переключатель между пином для внешних настроек диапазона тары

(Пин 9) к пину земля (Пин 5). В этом случае потребуется по крайней

мере 4000 ms для включения (ON) (Максимальное напряжение, если

весы выключены OFF: 15 V, падение напряжения при включении: 20

mA.)
