VALFEX OPTIMA 3/4
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
4
4.
Таблица фигур.
4.1 11Б27фт1М - Краны шаровые муфтовые латунные - корпусные
детали не имеют гальванического покрытия;
4.2 Н 11Б27фт1М - Краны шаровые муфтовые латунные никелиро-
ванные (Н) - корпусные детали имеют полное гальваническое по-
крытие;
4.3 НК 11Б27фт1М - Краны шаровые муфтовые латунные никелиро-
ванные комбинированные (НК) - корпусные детали имеют не-
полное гальваническое покрытие.
4.4 В каждой таблице фигур выпускаются следующие модели:
-VF.214- ручка «рычаг», резьба внутренняя - внутренняя (ВР-ВР);
-VF.215- ручка «рычаг», резьба внутренняя - наружная (ВР-НР);
-VF.217 - ручка «бабочка», резьба внутренняя - внутренняя (ВР-ВР);
-VF.218 - ручка «бабочка», резьба внутренняя - наружная (ВР-НР);
-VF.219 - ручка «бабочка», резьба наружная - наружная (НР-НР).
-VF.220- ручка «рычаг», резьба наружная - наружная (НР-НР);

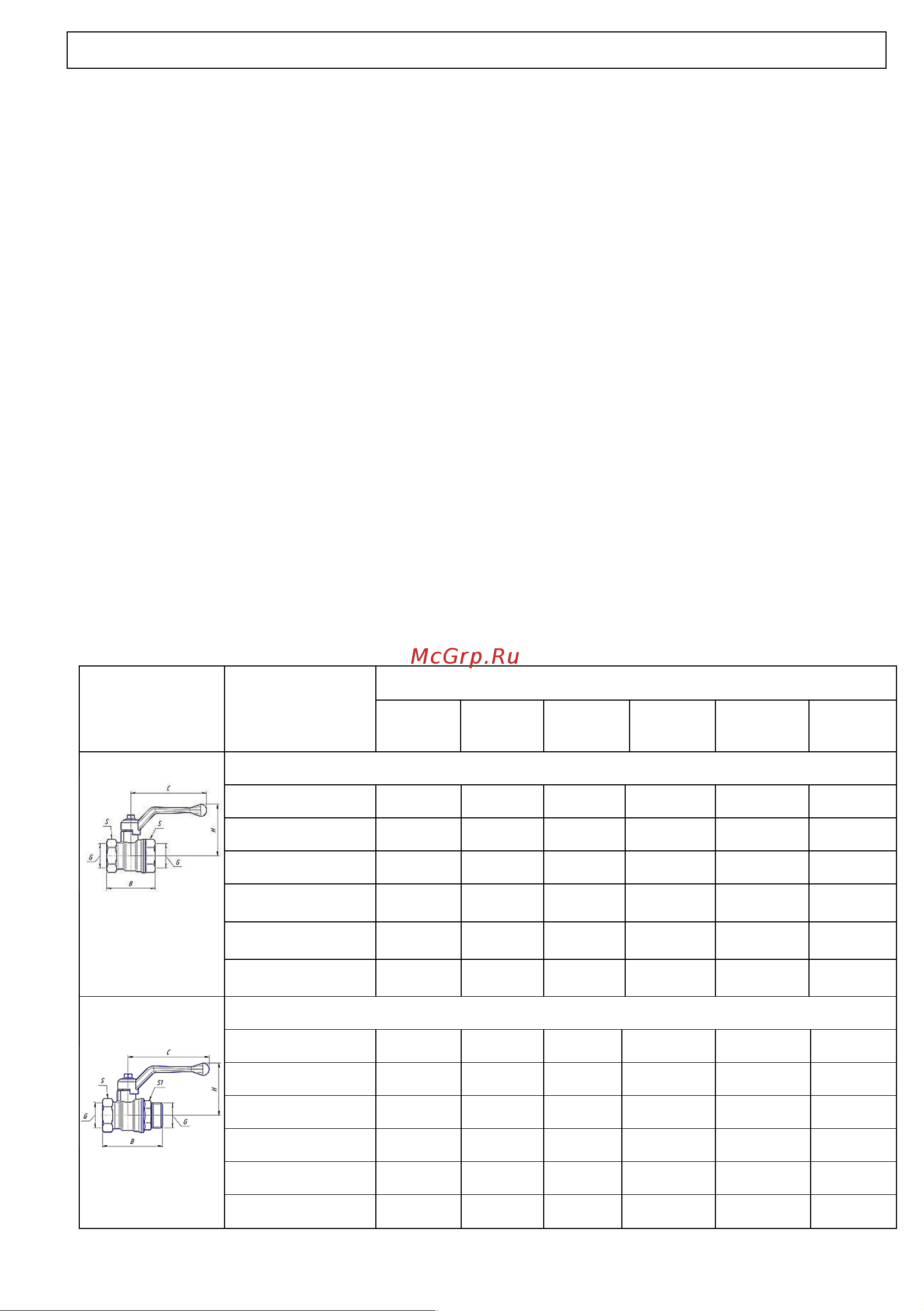

5. Габаритные размеры
Табл.3
Эскиз
Характери-
стика
Значения для номинального диаметра, дюйм (мм)
1/2"
(15)
3/4"
(20)
1"
(25)
1 1/2"
(40)
2"
(50)
Модель VF.214
B, мм
50,5
55
63
74,5
87
103
H, мм
52
55
63
68
92
100
С, мм
86
86
100
100
133
133
S, мм
25
31
38
46
54
65
S1, мм
25
31
38
48
54
65
Вес, гр.
160
232
394
556
945
1 495
Модель VF.215
B, мм
59
65
72
86,5
102
H, мм
52
55
63
68
92
С, мм
86
86
100
100
133
S, мм
25
31
38
46
54
S1, мм
22
27
34
45
50
Вес, гр.
180
245
405
612
1 034
