Инструкция по применению

Лазерная рулетка SNIPER 20 PLUS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Дальность без отражателя, м........................

Точность, мм........................................................

Наименьшая используемая

единица измерения, м.....................................

Единицы измерения.........................................

Класс лазера ........................................................

Тип лазера ............................................................

Автоматическое отключение, сек...............

Батарея/разъем зарядного устройства......

Рабочая температура, С °.................................

Температура хранения, С °..............................

Размер, мм............................................................

Вес, г .......................................................................

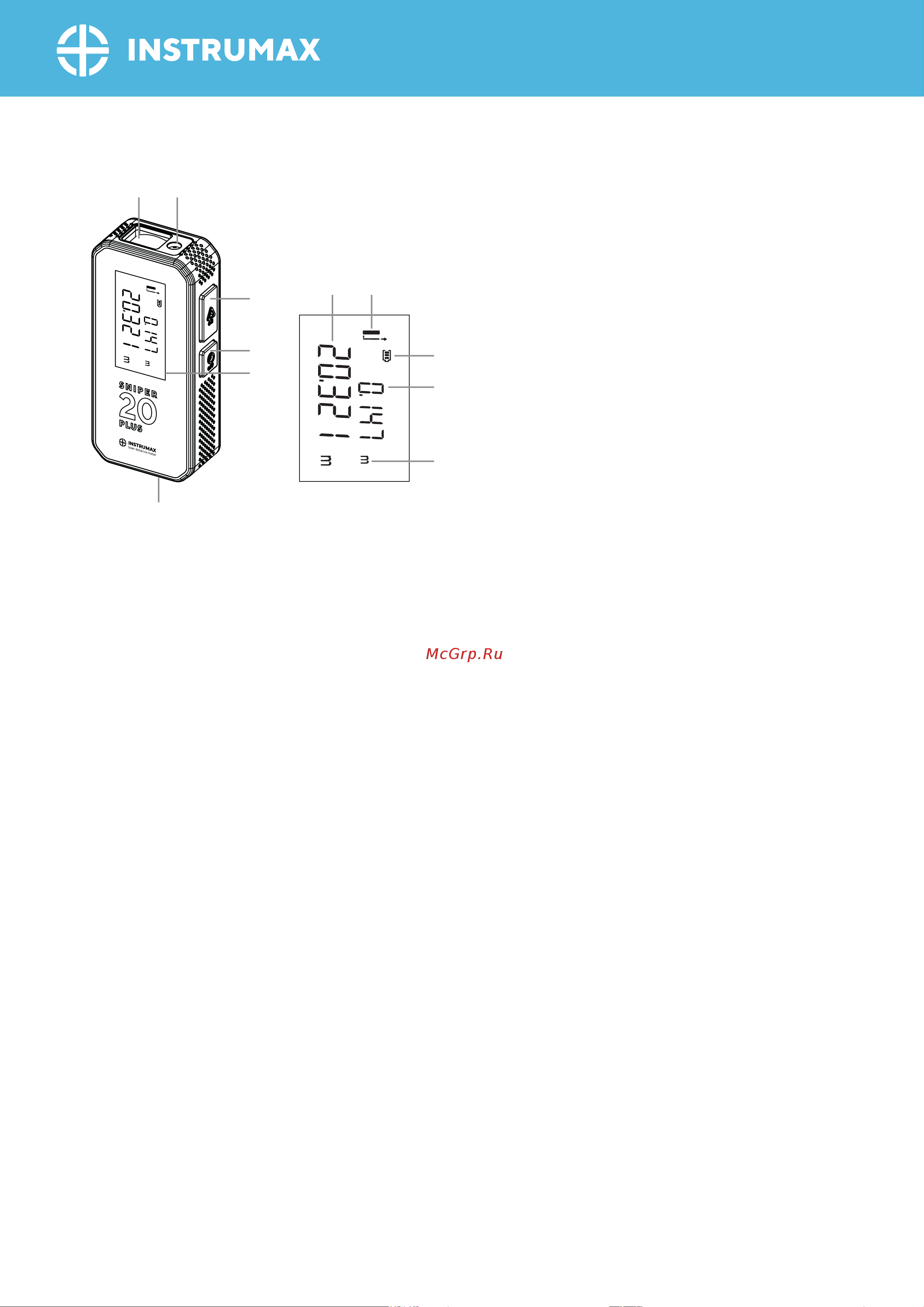

УСТРОЙСТВО (РИС.1):

1. Кнопка включения/измерения/трекинг

2. Стереть/выключить

3. Дисплей

4. Разъем питания USB Type-С

5. Приемная линза

6. Окно лазера

ДИСПЛЕЙ (РИС. 2):

1. Основная строка

2. Точка отсчета (только нижний край)

3. Индикация заряда батареи

4. Строка 1

5. Единица измерения (м/фт)

ЗАРЯД АККУМУЛЯТОРА

Дальномер работает от встроенного литиевого аккумулятора. Уровень

заряда аккумулятора отображается на дисплее (3). Мигающий индикатор

(3) без внутренних сегментов обозначает низкий уровень заряда. Для за-

ряда подключите зарядное устройство через кабель USB Type-С к разъ-

ему в нижней части дальномера. При полном заряде индикатор (3) не

мигает, все сегменты заполнены.

ВНИМАНИЕ! Не используйте зарядное устройство с выходным на-

пряжением более 5 В. Более высокое напряжение выведет устрой-

ство из строя.

ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ

• Нажмите один раз кнопку (1): прибор и лазер включены.

• При более длительном нажатии на эту клавишу происходит включе-

ние режима трекинг (непрерывное измерение).

• Для выключения дальномера нажмите на кнопку (2) в течение 2 се-

кунд.

ВЫБОР ЕДИНИЦ ИЗМЕРЕНИЯ (FT/M)

На выключенном приборе нажмите и удерживайте более 8 секунд (до

звукового сигнала) клавишу включения(1). Выбранные единицы измере-

ния (ft/m) отобразятся на дисплее. При последующем включении, если

менять единицы измерения не планируется, при включении не нажи-

майте на клавишу включения более 8 секунд.

ИЗМЕРЕНИЯ

Нажмите однократно на кнопку (1) для включения прибора, активации

лазерного указателя. Нажмите еще раз для проведения измерения. Про-

звучит звуковой сигнал. Результат измерения отобразится на дисплее

в основной строке. При следующем измерении полученный результат

отобразится в основной строке, а предыдущий результат переместится в

строку 1. Для стирания полученного результата нажмите кнопку (2).

РЕЖИМ ТРЕКИНГ

В режиме трекинг дальномер непрерывно измеряет расстояния. Для

включения трекинга нажмите и удерживайте более 2 секунд кнопку (1).

Для выключения трекинга нажмите на кнопку (1).

КАЛИБРОВКА ДАЛЬНОМЕРА

Точность измерений можно калибровать самостоятельно. Шаг кали-

бровки 1 мм. Произведите контрольное измерение дистанции. Вычис-

лите поправку, которую необходимо внести в память дальномера по

формуле (в мм):

Истинное значение – полученное значение = поправка.

(например: 200 мм – 202 мм = -2 мм).

Ввод поправки:

─ Выключите дальномер.

─ Нажмите и удерживайте кнопку ВЫКЛЮЧЕНИЕ (OFF) более 10 се-

кунд до звукового сигнала. На экране отобразится значение поправ-

ки, введенное на заводе.

─ Для вычисления нового значения поправки нужно прибавить вы-

численную поправку со своим знаком (например: 13 мм + (-2мм) =

11 мм).

─ Нажимая кнопку ВКЛЮЧЕНИЕ (ON) (увеличение) или ВЫКЛЮЧЕНИЕ

(OFF) (уменьшение) установить новое значение калибровки.

─ Для записи нового значения в память дальномера и выхода из

режима калибровки нажмите и удерживайте до звукового сигнала

кнопку ВКЛЮЧЕНИЕ (ON).

─ Выключите дальномер.

ИНСТРУКЦИЯ ПО БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ПРИБОРА

Запрещается:

• Использовать для заряда аккумулятора прибора зарядное устрой-

ство с выходным напряжением более 5 В;

• Использование прибора не по инструкции и использование, выхо-

дящее за пределы разрешенных операций;

• Использование прибора во взрывоопасной среде (АЗС, газовое обо-

рудование, химическое производство и т.д.);

• Вывод прибора из строя и удаление с прибора предупредительных

и указательных надписей;

SNIPER 20 PLUS

0.05~20

±3

m/ft (метры/футы)

класс 2

620~690нм; <1мВт

180

встроенный Li-ion аккуму-

лятор / USB Type-С 5В

0~40

-20~60

84×39×19

50.5

1 2

Рисунок 2

Рисунок 1
