Поздравляем с приобретением лазерного дальномера SMART 30/50 PLUS

CONDTROL. Перед первым использованием прибора, пожалуйста, внимательно

ознакомьтесь с указаниями по технике безопасности, приведенными в конце

данного руководства по эксплуатации.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед началом работы с прибором внимательно изучите данную инструкцию.

Неправильное обращение с прибором может привести к тяжелой травме, нанести

значительный ущерб. Сохраняйте данную инструкцию. При передаче прибора во

временное пользование обязательно прилагайте к нему данную инструкцию.

- Не используйте прибор не по назначению.

- Не удаляйте предупреждающие таблички и предохраняйте их от стирания, т.к.

они содержат информацию по безопасной эксплуатации прибора.

Прибор относится ко 2 классу лазерных изделий в соответствии с IEC60825-1 с

длиной волны 635 нм.

Лазерное излучение

Не направляйте в глаза

Лазер класса 2

<1 мВт, 635 нм

IEC 60825-1: 2007-03

-Не смотрите в лазерный луч, а также в его отражение, как незащищенным глазом,

так и через оптические устройства. Не направляйте лазерный луч на людей и

животных без необходимости. Вы можете их ослепить.

-Защита глаз обычно осуществляется путем отведения взгляда или закрытием

век.

-Запрещено разбирать и проводить самостоятельный ремонт прибора.

Ремонт прибора поручайте только квалифицированному персоналу и только с

использованием оригинальных запасных частей.

-Запрещается эксплуатация прибора во взрывоопасной среде, вблизи

легковоспламеняющихся материалов.

-Не допускайте нагревания элементов питания во избежание риска взрыва и

вытекания электролита. При попадании жидкости на кожу немедленно промойте

пораженный участок водой с мылом. В случае попадания в глаза, промойте их

чистой водой в течение 10 минут, затем обратитесь к врачу.

НАЗНАЧЕНИЕ ПРИБОРА

Лазерные дальномеры SMART 30/50 PLUS CONDTROL предназначены для изме-

рения расстояний, вычисления площадей, объемов измеряемых объектов, вычи-

слений с помощью теоремы Пифагора, а также хранения результатов измерений/

вычислений в памяти прибора. Прибор пригоден как для эксплуатации в закры-

тых помещениях, так и на открытых строительных площадках.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

SMART 30 PLUS SMART 50 PLUS

Диапазон измерений* 0,1…30 м 0,1…50 м

Дискрета измерения 1 мм 1 мм

Погрешность** ±3 мм ±2 мм

Автоматическое выключение лазера 20 сек.

Автоматическое выключение прибора 150 сек.

Память До 99 значений

Срок службы элементов питания 8000 измерений

Рабочая температура 0…+40 °С

Температура хранения -20…+60 °С

Уровень влажности при хранении 20% - 80% относительной влажности

Тип лазера Класс II, 635 нм, <1 мВт

Элементы питания 2 х 1,5В AAA LR03 (щелочной)

Габаритные размеры 112x50x25 мм

Вес

90 г (без элементов питания)

115 г (с элементами питания)

* Используйте отражающую пластину для увеличения диапазона измерения при

ярком солнечном свете или если объект, до которого производится измерение,

имеет плохую отражающую поверхность.

** При благоприятных условиях (хорошая отражающая поверхность, комнатная

температура). При неблагоприятных условиях таких как, например, прямой

солнечный свет, плохая отражающая поверхность или большие перепады

температур погрешность составляет:

1) для SMART 30 PLUS: ± (3 мм + 0,2 мм/м);

2) для SMART 50 PLUS: ± (2 мм + 0,2 мм/м).

КОМПЛЕКТАЦИЯ

1. Лазерный дальномер – 1шт.

2. Сумка-чехол - 1 шт.

3. Ремешок на руку – 1 шт.

4. Руководство по эксплуатации – 1 шт.

5. Элементы питания (тип 1.5В AAA LR03) - 2 шт.

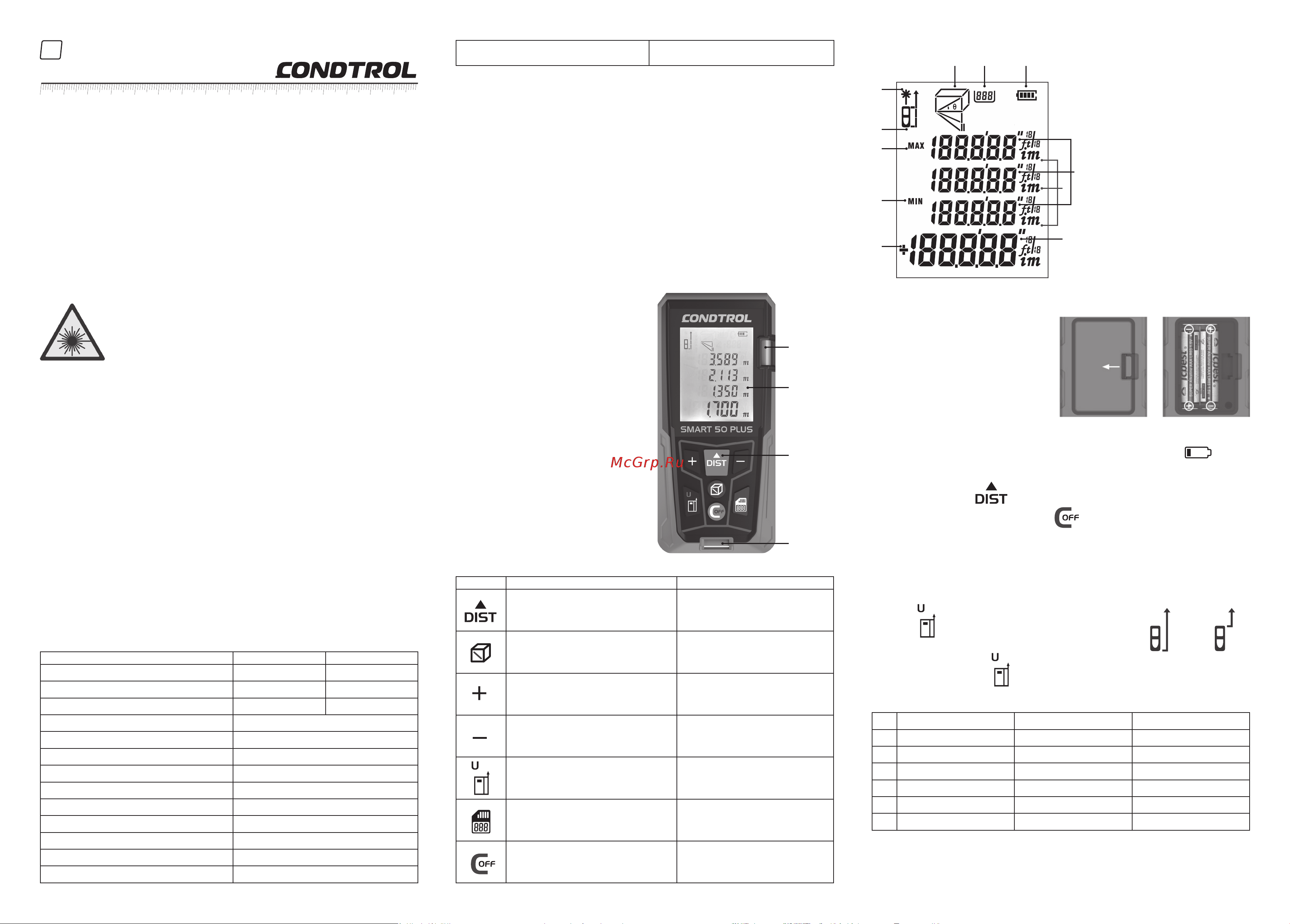

ОПИСАНИЕ ПРИБОРА

1 – Дисплей

2 – Пузырьковый уровень

3 – Клавиатура

Функции кнопок

Кнопка Короткое нажатие Долгое нажатие

Включение прибора

Включение лазера

Единичное измерение

Непрерывное измерение

Вычисление площади

Вычисление объема

Вычисления по теореме Пифагора

Сложение

Просмотр результатов измерений/

вычислений в памяти

Вычитание

Просмотр результатов измерений/

вычислений в памяти

Включение/выключение

звукового сигнала

Выбор точки отсчета Выбор единиц измерения

Войти/выйти из памяти

Сохранение результата

измерений/вычислений в

памяти

Сброс результатов измерений

Удаление результата измерений/

вычислений из памяти

Очистка памяти

Выключение прибора

Дисплей

1. Точка отсчета замера

2. Индикатор лазерного луча

3. Индикатор режима

4. Порядковый номер

измерений/вычислений в

памяти

5. Уровень заряда элементов

питания

6. Вспомогательные строки

вывода результатов измерений

7. Основная строка дисплея

8. Единицы измерения

9. Индикатор сложения/

вычитания

10. Индикатор максимальных и

минимальных значений

РАБОТА С ПРИБОРОМ

Установка/замена элементов питания

Откройте батарейный отсек.

Установите элементы питания,

соблюдая полярность. Закройте

батарейный отсек.

Вынимайте элементы питания из

прибора, если он длительное время

не используется во избежание

коррозии и разряда батарей.

Все элементы питания должны быть заменены одновременно. Оба элемента

питания должны быть одной марки, с одинаковым уровнем заряда. Подготовьте

сменные элементы питания при отображении на дисплее символа .

Включение/выключение

Включение: нажмите . Прибор включится и перейдет в режим единичных

измерений.

Выключение: нажмите и удерживайте в течение 3 секунд.

Для экономии заряда батарей прибор автоматически выключается через 150

секунд (2.5 минуты) после последнего нажатия на любую клавишу.

Точка отсчета

Точкой отсчета замера можно установить передний или задний торец корпуса

прибора. По умолчанию измерение производится от заднего торца корпуса.

Нажмите для выбора точки отсчета.

На дисплее отображается соответствующий индикатор – или .

Единицы измерения

Нажмите и удерживайте в течение 2 секунд для выбора единиц измерения

– m/in/ft (метры/дюймы/футы).

В таблице приведены возможные варианты единиц измерений:

Длина Площадь Объем

1 0.000 m 0.000 m2 0.000 m3

2 0.00 m 0.00 m

0.00 m

3 0.0 in 0.00 ft

0.00 ft

4 0 1/16 in 0.00 ft

0.00 ft

5 0'00" 1/16 0.00 ft

0.00 ft

6 0.00 ft 0.00 ft

0.00 ft

Подсветка

Когда прибор включен, при нажатии на любую клавишу автоматически включается

подсветка дисплея. Подсветка автоматически выключится через 15 секунд после

последнего нажатия на любую клавишу.

SMART 30/50 PLUS

Руководство по эксплуатации

Лазерный дальномер

3 4 5
