3. ОСНОВНЫЕ ПАРАМЕТРЫ ЛЕБЕДКИ ЭЛЕКТРИЧЕСКОЙ JM.

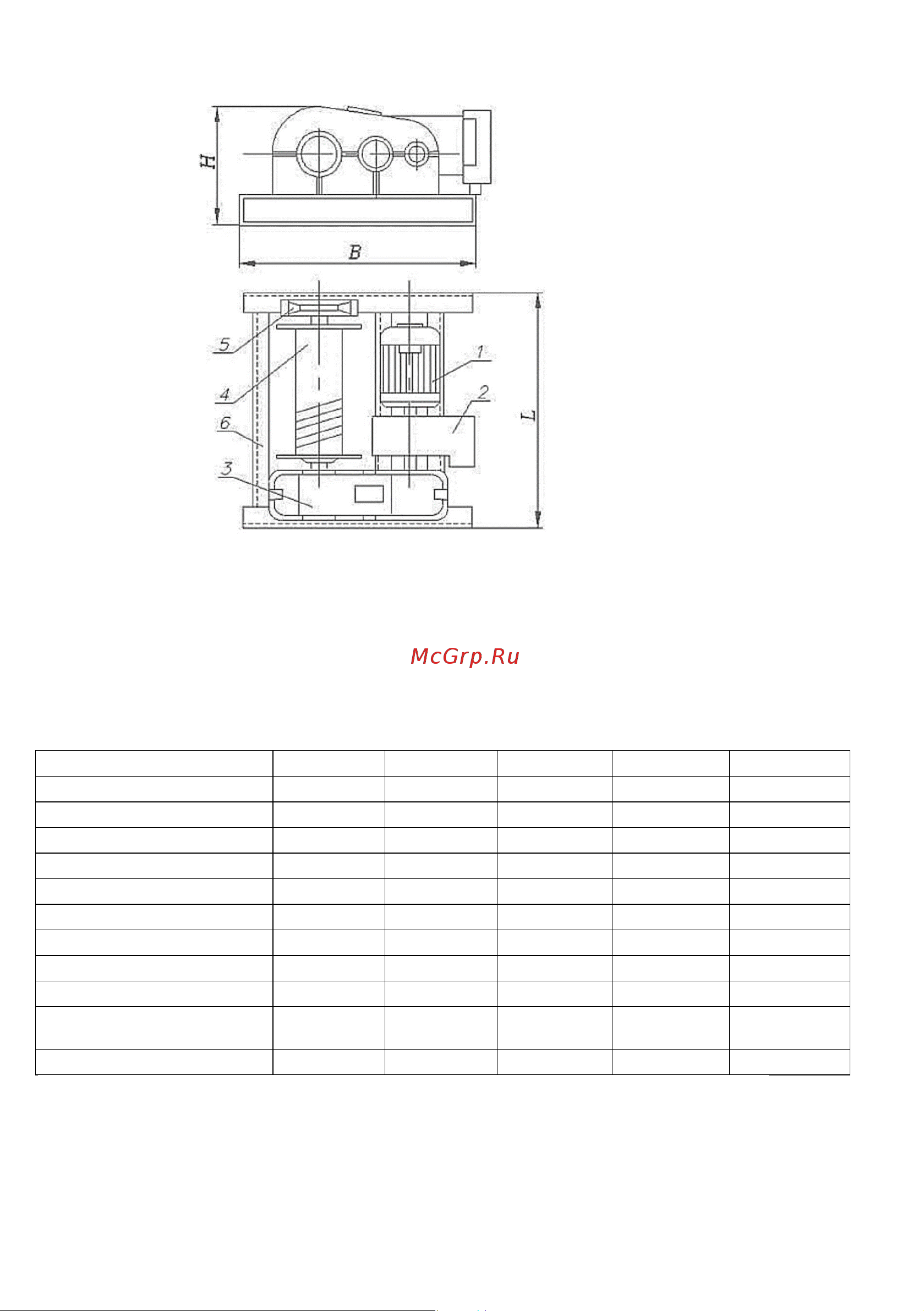

Рисунок 1. Схема лебедки JM.

1.Электродвигатель. 2. Колодочный тормоз. 3. Редуктор. 4. Намоточный барабан. 5. Выносная опора. 6. Рама.

Таблица 1. Основные параметры лебедки

Грузоподъемность, кг. 500 1000

2000*

3000*

5000*

Рабочее напряжение, В. 380 380 380 380 380

Мощность электродвигателя, кВт. 2,2 5,5 7,5 11 11

Обороты двигателя в минуту. 1440 1440 1440 1440 960

Диаметр каната, мм. 7,7 9,3 12,5 15 19,5

Конструкция каната 6*19 6*19 6*19 6*37 6*37

Размер барабана, мм. 165*300 165*400 219*475 219*570 325*620

Канатоёмкость барабана, м. 90 120 150 160 250

Скорость намотки каната, м. в мин. 16 16 16 16 9

Масса изделия с канатом, кг. 120 210 390 560 1150

Масса изделия без каната, кг.

(комплектация-лебедка без каната)

- - 309 391 885

Габариты упаковки изделия, мм. 860х860х520 860х860х520 1150х970х610 1350х1140х720 1600х1250х820

*- Возможна комплектация лебедки без каната.
