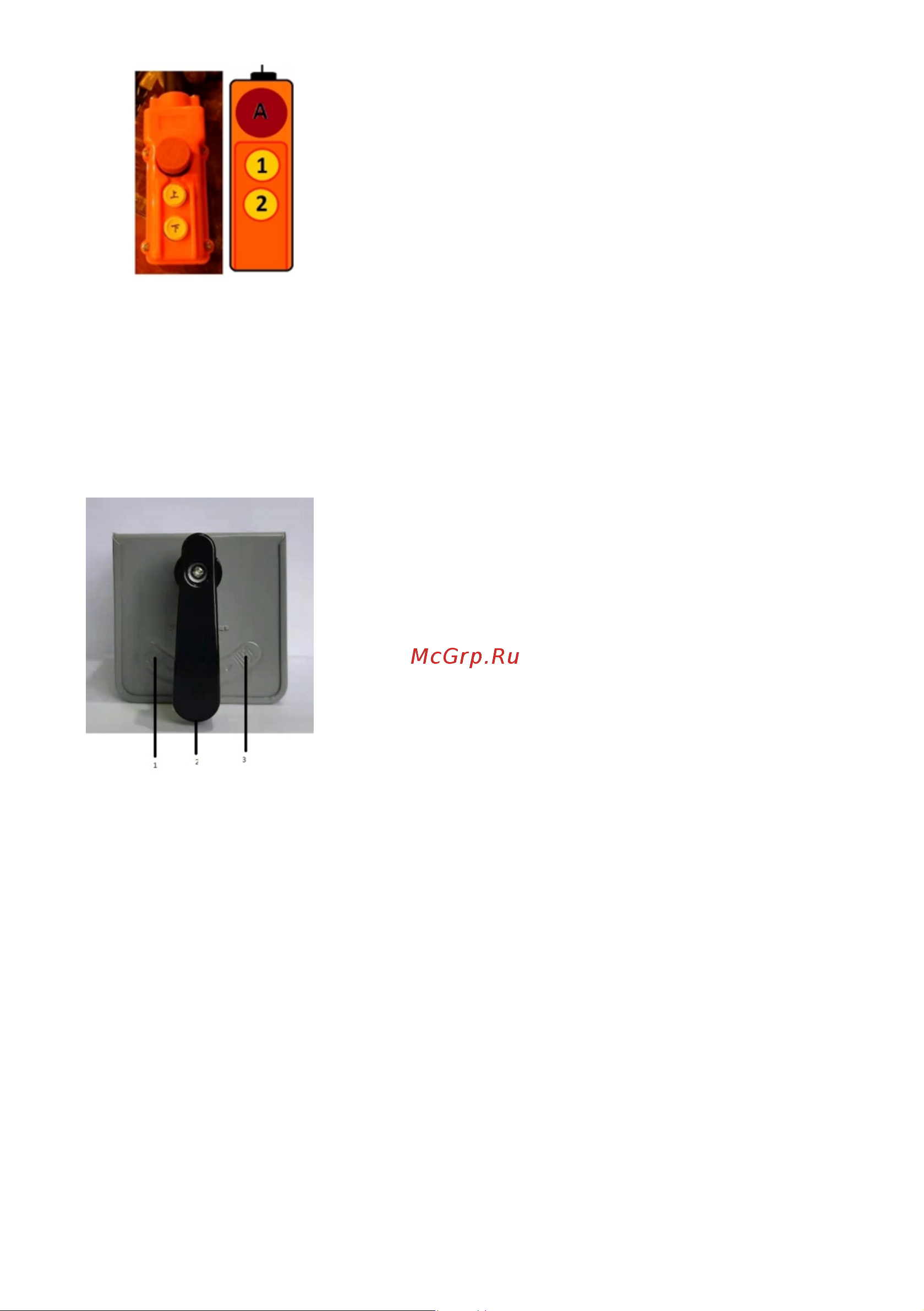

Рисунок 2. Пульт управления №1.

Пульт управления №2.

Для поднятия груза вверх, поверните рычаг переключения в положение 1.

Для опускания груза, поверните рычаг переключения в положение 3.

Для полной остановки лебедки, поверните рычаг переключения в положение 2.

Рисунок 3. Пульт управления №2.

5. ВВОД В ЭКСПЛУАТАЦИЮ ЛЕБЕДКИ JM.

5.1. Подключение к электрической сети.

ВНИМАНИЕ! ПРОВЕРЬТЕ ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ!

Лебедка питается трехфазным напряжением переменного тока, 380В., 50Гц.

Управление электродвигателями осуществляется посредством пульта управления.

Подключение лебедки производится через автомат защиты.

5.2. Принцип действия.

Принцип работы электрической лебедки основан на вращении наматывающего

барабана при помощи электродвигателя через редуктор. Наматывающий барабан,

вращаясь, наматывает на себя канат, поднимает груз. Управление работой лебедки

осуществляется посредством пульта управления.

5.3 Порядок установки, подготовка и работа

Рабочее положение лебедки – горизонтальная площадка.

А - СТОП

1 - ВВЕРХ

2 - ВНИЗ

Рабочее напряжение – 380 В

Тип пульта - проводной

Длина провода – ?1,2 м

Пыле- и влагозащищенность: отсутствует

Рабочее напряжение – 380 В

Тип пульта - проводной

Длина провода – ?1,2 м

Пыле- и влагозащищенность: отсутствует
