4
Таблица – 1. Габаритные размеры лебедки.
Грузоподъемность, т. 0,5 1,0 1,0
Длинна каната, м.
10
10
20
Диаметр каната, мм.
4,5
4,5
4,5
Усилие на рукоятке, кг.
23
32
32
Передаточное число
4,2:1
5:1 11,5:1
5:1 11,5:1
Тип передачи
Шестеренчитая
Шестеренчитая
Шестеренчитая
Вес, кг.
4,01
7,85
8,8
Габаритные
размеры,
мм.
A
Ф 21
Ф 27
Ф 27
B
Ф 135
Ф 165
Ф 165
C
51
65
65
D
119
174
174
E
Ф 25
Ф 25
Ф 25
F
228
281
281
G
91
91
91
H
156
191
191
J
184
256
256
R
180
251
251
Лебедка грузоподъемностью 1т. имеет две скорости.
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.
Ручная лебедка состоит из канатного барабана, редуктора подъема, рукоятки,
корпуса (рамы), несущего узлы лебедки, стального каната и крюковой подвески. Лебедка
управляется вручную с помощью рукоятки, которой совершают круговое движение.
Лебедка имеет стопорный храповый механизм, предотвращающий самопроизвольное
опускание поднятого груза. Если поднимаемый груз и лебедка расположены на одном
уровне, то для подъема груза лебедку необходимо доукомплектовать блоком, который
крепится сверху над грузом. Рисунок 2

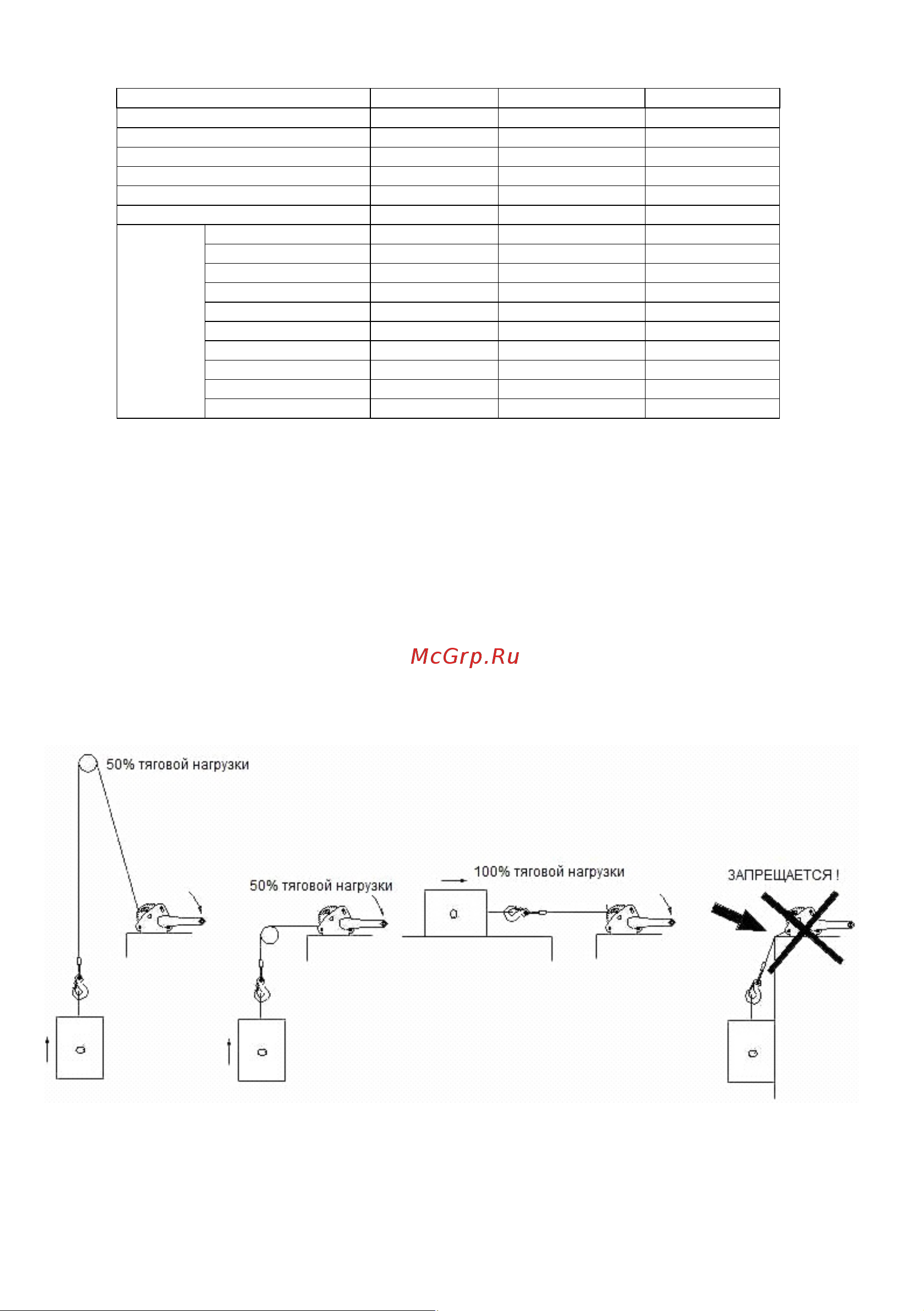

Рисунок 2. Принцип работы лебедки.
