4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

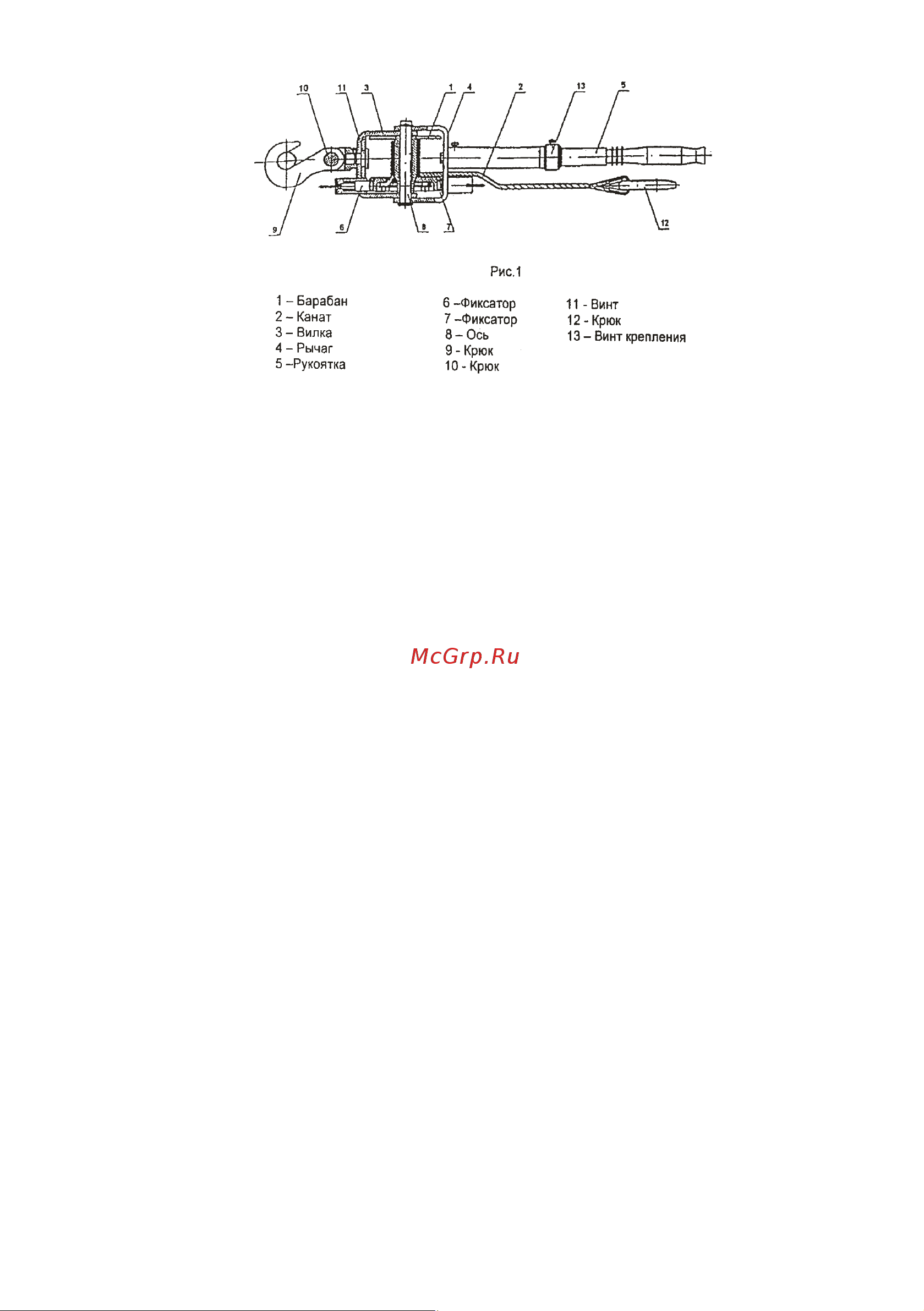

Рисунок 2. Устройство лебедки.

Основные составные части: барабан 1 с навитым на него канатом 2, вилка 3, рычаг

4 и рукоятка 5. На оси 8 установлены вилка, рычаг и барабан. На вилке и рычаге

расположены подпружиненные фиксаторы 6,7, которые входят в зацепление со

звездочкой барабана. Фиксаторы имеют с одной стороны скосы для свободного

проскальзывания относительно зубьев барабана, а с противоположенной стороны уступы

для фиксации во впадинах барабана. Фиксаторы вручную можно вывести из впадин

барабана, повернуть и ввести в нужное для работы положение. Крюк 9 служит для

крепления лебедки, он может быть ориентирован в любом направлении для закрепления

перемещаемого груза служит крюк 12.

Лебедки с тяговым усилием 1,6 тс. изготавливаются с телескопической регулируемой

рукояткой с бесступенчатой фиксацией.

Подготовка к работе

· Распакуйте лебедку и внимательно проверьте все части: крюк, трос,

стопорные механизмы.

· Определите вес передвигаемого или поднимаемого груза. Перед

выполнением работ убедитесь, что груз не превышает установленной

максимальной нагрузки.

· Найдите место крепления лебедки. Местом крепления могут быть

неподвижные предметы: дерево, автомобиль, опорная балка и т. д.

· Закрепите и проверьте прочность закрепления крюка.

Порядок работы

· Прежде чем начинать работать, убедитесь, что лебедка в исправном

состоянии.

· Всегда перед началом работы следует проверить надежность соединения

лебедки, работу стопорного механизма и крюковые подвески.

· Убедитесь в том, что вес груза не превышает грузоподъемности лебедки.

· Проверьте соединение крюка с грузом и страховочную собачку крюка.

После установки крюков крепления лебедки и перемещаемого груза, установки

фиксаторов в нужном положении обеспечивающим натяжку каната, при повороте

барабана рычагом рукоятки в одном направлении и свободном проскальзывании
