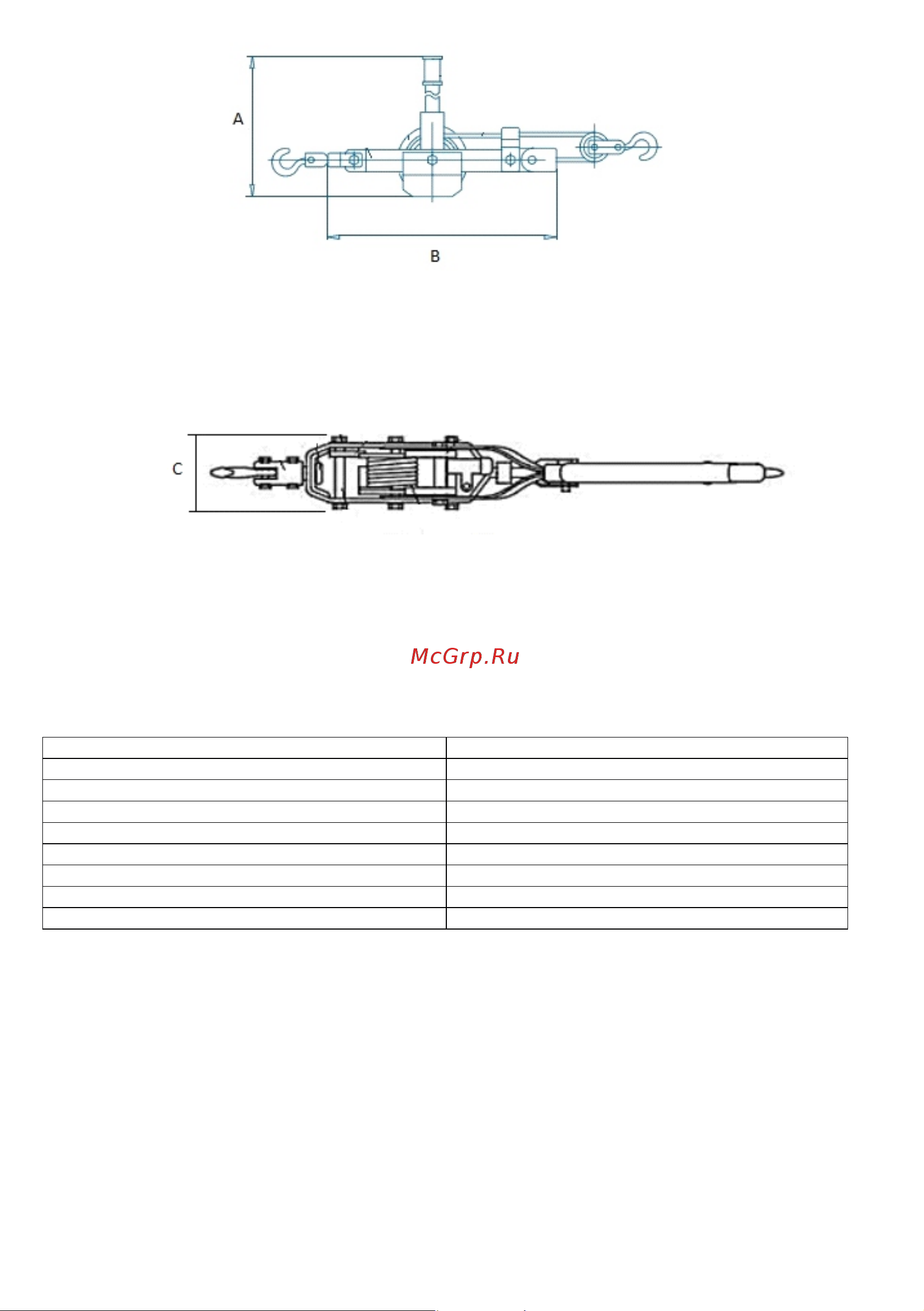

Рисунок 1. Габаритные размеры лебедки.

Рисунок 2. Устройство лебедки ручной рычажной модели XY.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

Таблица 2. Спецификация лебедки

1 Шплинты переходника 10 Верхний крюк

2 Держатель переходника 11 Переходник

3 Металлический каркас 12 Болт каркаса

4 Гайка каркаса 13 Втулка каркаса

5 Металлический кожух 14 Упор для распускания троса

6 Шплинт металлического каркаса 15 Катушка для троса

7 Трос 16 Упор для наматывания троса

8 Полиспаст 17 Рычаг лебедки

9 Шплинт полиспаста

Подготовка к работе

• Распакуйте лебедку и внимательно проверьте все части: крюк, трос,

стопорные механизмы.

• Определите вес передвигаемого или поднимаемого груза. Перед

выполнением работ убедитесь, что груз не превышает установленной

максимальной нагрузки.

• Найдите место крепления лебедки. Местом крепления могут быть

неподвижные предметы: дерево, автомобиль, опорная балка и т. д.

• Закрепите и проверьте прочность закрепления крюка.
