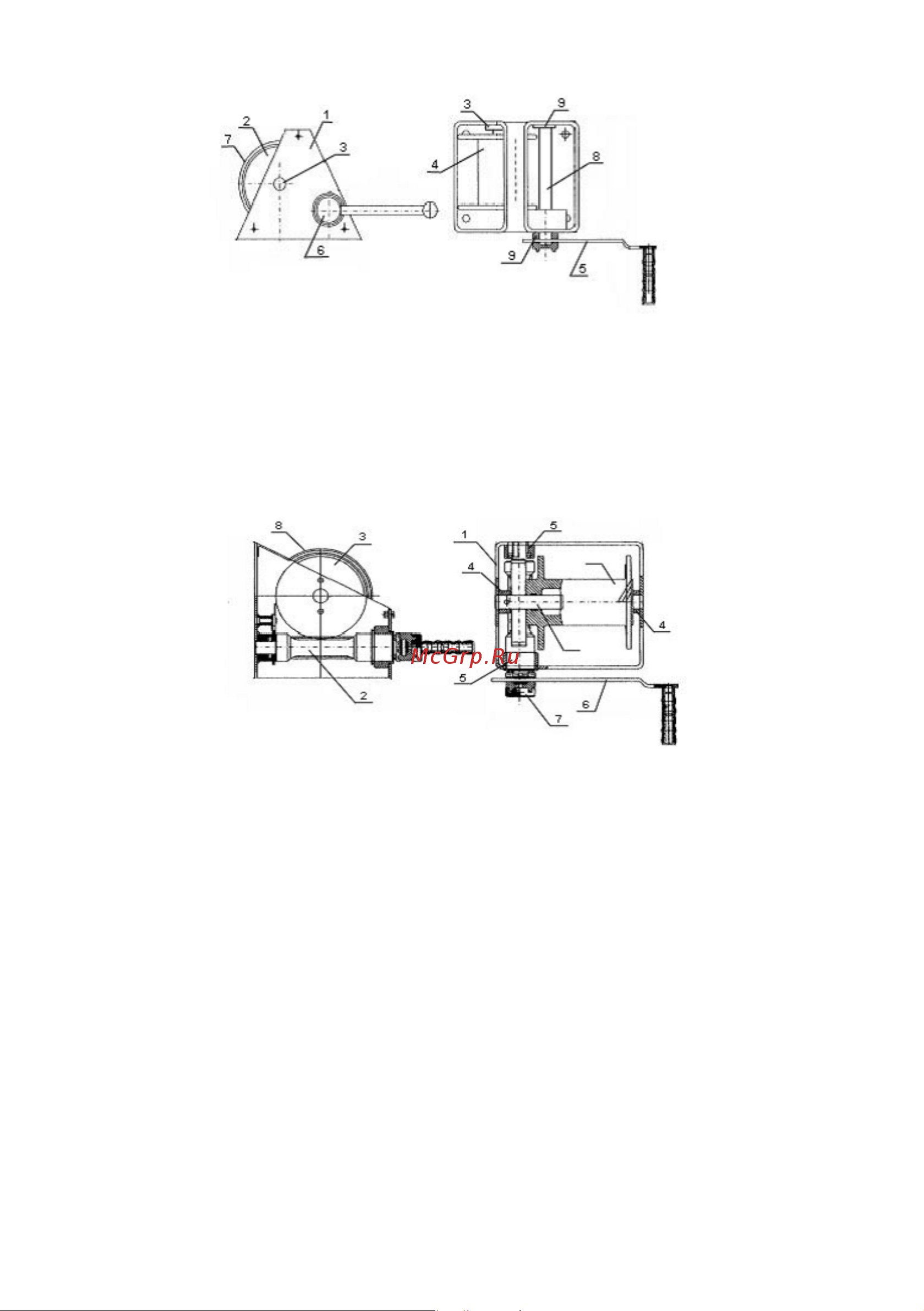

5. СПЕЦИФИКАЦИЯ ЛЕБЕДОК.

1 – Рама лебедки.

2 – Колесо редуктора.

3 – Опора вала барабана.

4 – Барабан.

5 – Рукоятка.

6 – Фиксатор рукоятки.

7 – Кожух редуктора.

8 – Вал-шестерня.

9 – Опора вала-шестерни.

Рисунок 3. Спецификация лебедки модели HWG.

1.Рама лебедки.

2. Червячный вал.

3.Зубчатое колесо.

4.Опора вала барабана.

5.Опора червячного вала

6. Рукоятка.

7. Фиксатор рукоятки.

8. Кожух редуктора.

9. Барабан

Рисунок 4. Спецификация лебедки модели HWV.

6. МЕРЫ БЕЗОПАСНОСТИ.

Лебедки моделей HWV, HWG являются сложными механическими устройствами

повышенной опасности.

При работе с лебедками категорически запрещается снимать фиксатор храповика.

Основные меры безопасности – ЗАПРЕЩАЕТСЯ:

• Поднимать груз, вес которого превышает грузоподъемность лебедки;

• Удлинять канат при недостаточной длине;

• Выводить из зацепления собачку храпового механизма;

• Производить чистку, смазку и ремонт лебедки во время работы;
