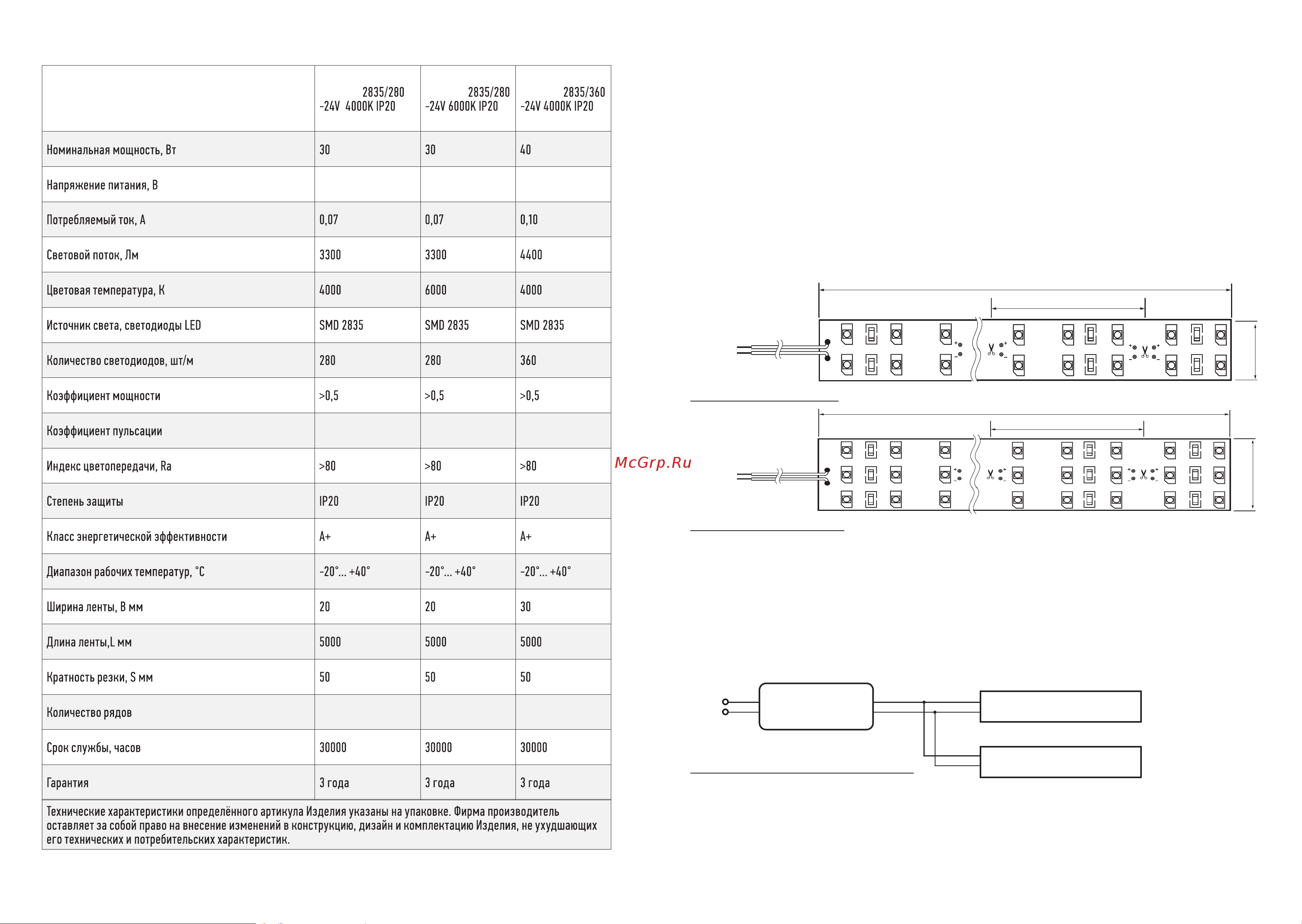

5 Технические характеристики:

PLS PRO PLS PRO PLS PRO

24 24 24

<5% <5% <5%

2 2 3

6 Подготовка Изделия к работе, установка, правила эксплуатации:

6.1 Распаковать Изделие, убедиться в его целостности и комплектности.

6.2 Выбрать место установки ленты, определить длину, отрезать необхомый кусок ленты по линии отреза

(лента промаркирована по всей длине знаком ).

Важно! Лента имеет кратность резки.

6.3 Выбрать соответствующий блок питания. Мощность блока питания определяется исходя из мощности

ленты на метр и длины ленты с запасом по мощности 20%.

6.4 Пример расчета для ленты PLS PRO 2835/ 280-24V 3000K IP20:

Мощность ленты Pленты = 6.0Вт/м, длина ленты Lдл=5м.

P= Pленты x Lдлина ленты. P= 6,0Вт/м x 5м = 30Вт.

Мощность блока питания должна превышать общую мощность светодиодной ленты в среднем на 20%.

P бп=30Вт*1,2=36,0Вт.

Для данного примера подходит блок питания мощностью >36Вт.

6.5 При необходимости соединить два отрезка ленты, рекомендуется пайка; если нет возможности

спаять,

следует использовать коннекторы JAZZway

7 Монтаж светодиодной ленты.

7.1 Лента имеет клейкий термопроводящий слой с обратной стороны. Перед началом монтажа требуется

убрать защитное покрытие с клеевого слоя. Светодиодную ленту необходимо наклеивать на ровную

поверхность. Любые неровности могут привести к повреждению печатной платы. Монтировать свето-

диодную ленту следует легким прижатием ее к поверхности.

7.2 При

подключении токопроводящих контактов светодиодной ленты и блоков питания необходимо

соблюдать полярность: нужно ориентироваться на метки «+» и «-» на шлейфе ленты и блоке питания.

7.3 Не рекомендуется подключать последовательно отрезки общей длиной более 5 м. Используйте парал-

лельный способ подключения

8 Условия транспортировки и хранения:

8.1 Транспортирование допускается любым видом крытого транспорта, обеспечивающего защиту упакованной

продукции от механических повреждений, непосредственного воздействия атмосферных осадков и удар-

ных нагрузок в соответствии с правилами перевозок грузов, действующих на транспорте данного вида.

8.2 Условия транспортирования в части воздействия механических факторов – группа С (средние) по ГОСТ

23216-78.

Источник питания

Светодиодная лента

max 5 метров

дополнительно 5 метро

Рис.1 PLS PRO двухрядная

Рис.2 PLS PRO трехрядная

Рис.2 Параллельный монтаж PLS PRO
