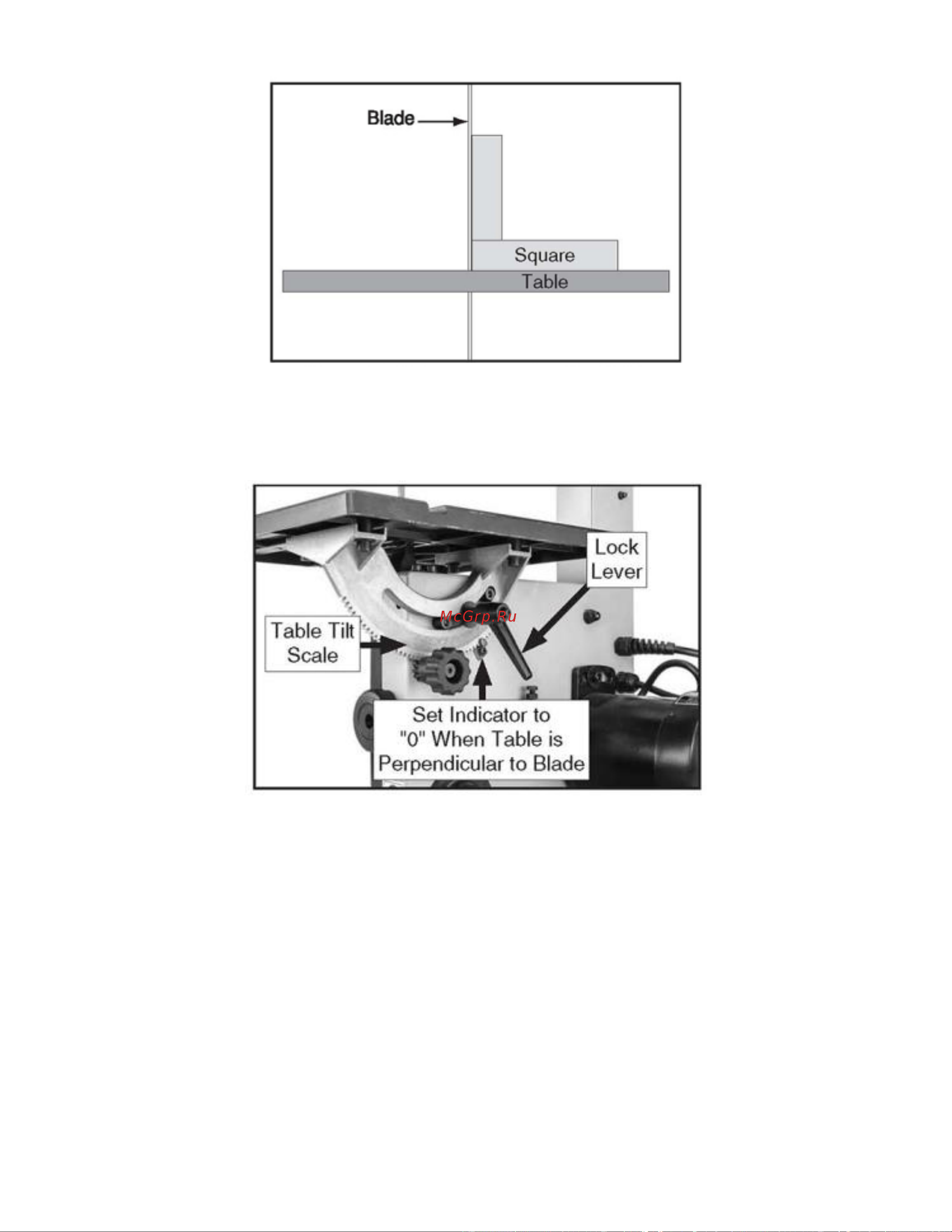

Рисунок 14. Используя угольник, установите стол перпендикулярно стороне лезвия.

9. С помощью фиксирующего рычага и шайбы диаметром 8 мм закрепите стол перпендикулярно

пильному полотну, затем установите индикатор шкалы на "0" на шкале наклона стола и затяните винт

(см. рис. 15).

Рис. 15. Элементы управления наклоном рабочего стола.

10. Установите на место фланцевый болт, стопорную шайбу, шайбу и D-образную гайку (снятые на шаге

4) на столе в сборе.

11. Установите параллельный упор на рейку, как показано на рисунке 16.

ПРИМЕЧАНИЕ: Рычаг блокировки параллельного упора (см. рис. 16) должен находиться в верхнем

положении при установке параллельного упора на рейку. Как только параллельный упор защелкнется

на рейке, нажмите рычаг блокировки вниз, чтобы зафиксировать параллельный упор в нужном

положении.
