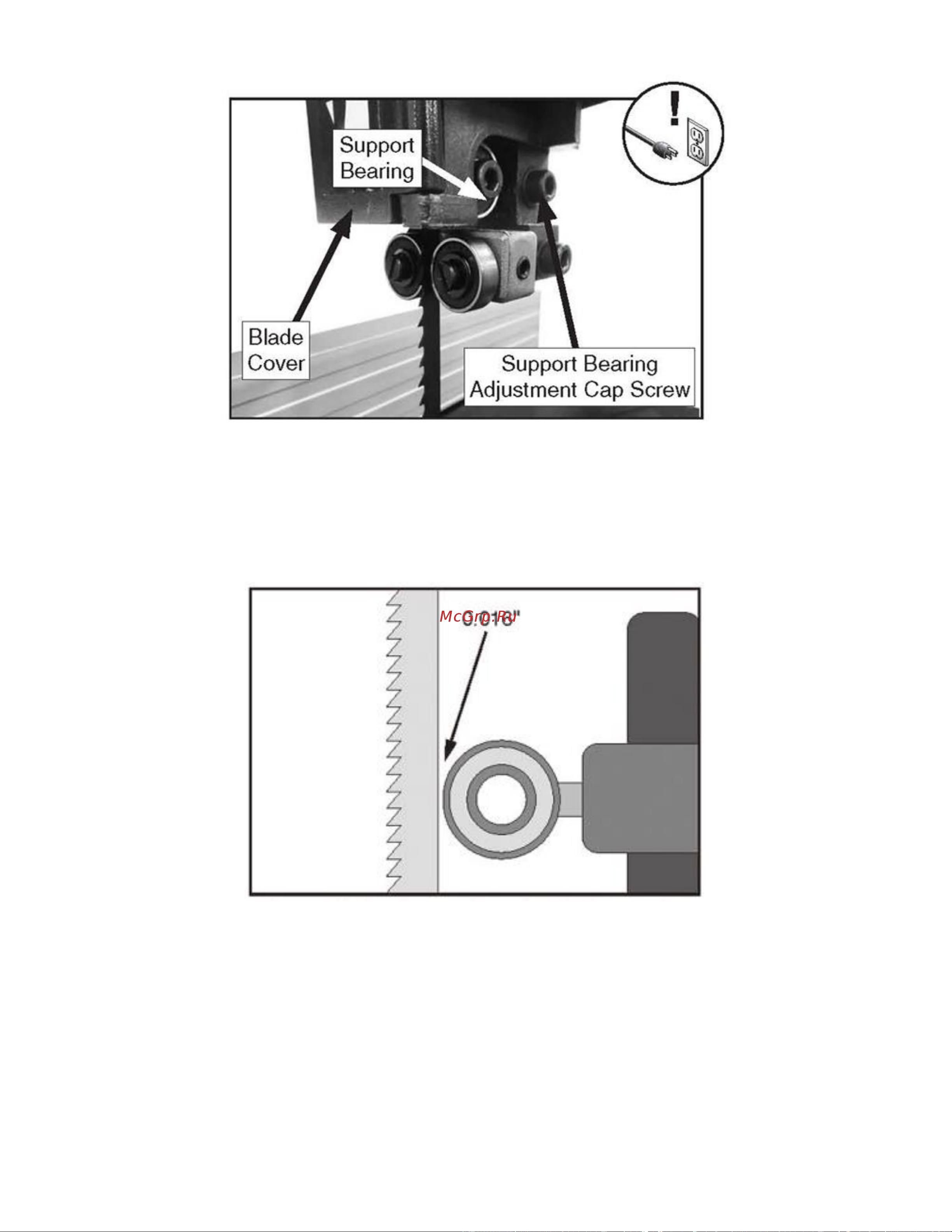

Рисунок 23. Верхний опорный подшипниковый узел и органы управления.

3. Расположите опорный подшипник примерно на расстоянии 0,41 мм (0,016 дюйма) от задней части

пильного полотна, как показано на рисунке 24. И измерить с помощью щупа.

Регулировочные направляющие подшипники лопастей

ПРИМЕЧАНИЕ: Основная цель этой регулировки - предотвратить смещение пильного полотна назад

настолько, чтобы направляющие полотна соприкасались с зубьями пильного полотна во время резки.

Рисунок 24. Подшипник расположен на расстоянии 0,41 мм (0,016 дюйма) от задней части полотна.

4. Затяните регулировочный винт крышки, чтобы зафиксировать опорный подшипник на месте.

ПРИМЕЧАНИЕ: При регулировке нижнего опорного подшипника убедитесь, что он параллелен полотну.

РЕГУЛИРОВКА ПОДШИПНИКОВ ВЕРХНИХ И НИЖНИХ НАПРАВЛЯЮЩИХ ПИЛЬНОГО ПОЛОТНА

Направляющие подшипники пильного полотна можно регулировать слева направо, а также спереди

назад относительно полотна. Правильно отрегулированные направляющие подшипники полотна

обеспечивают поперечную поддержку, помогая удерживать пильное полотно прямым во время резки.

На верхнем и нижнем узлах направляющих пильного полотна установлены направляющие

подшипники. Оба узла настраиваются одинаковым образом.
