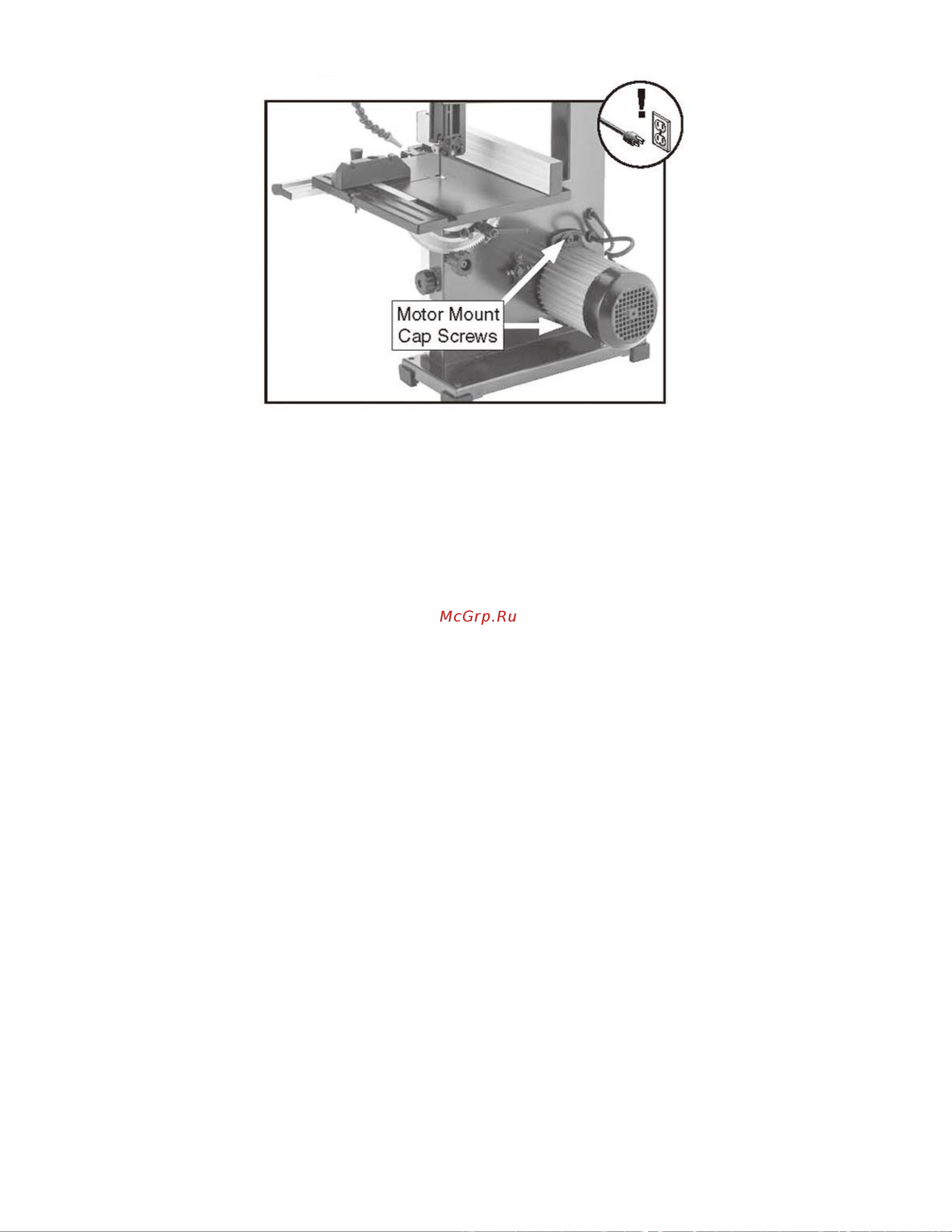

Рисунок 52. Расположение винтов крепления двигателя, используемых для регулировки натяжения

приводного ремня.

3. Толкайте двигатель вправо (если смотреть с задней стороны станка) до тех пор, пока не почувствуете

умеренное натяжение, затем снова затяните оба винта с заглушками.

4. Проверьте натяжение ремня. При необходимости повторяйте шаги 2-3 до тех пор, пока ремень не

прогнется примерно на 6,35 мм (¼”).

5. Закройте крышку колеса.

ЗАМЕНА ПРИВОДНОГО РЕМНЯ

Чтобы обеспечить оптимальную передачу мощности от двигателя к пильному полотну, ремень должен

быть в хорошем состоянии и правильно натянут.

Замените ремень, если на нем появились признаки растрескивания, истирания и чрезмерного износа.

Необходимые инструменты:

Шестигранный ключ 6 мм – 1 шт.

Плоскогубцы для удерживающего кольца – 1 шт.

Перчатки из толстой кожи (пара) – 1 шт.

Сменный ремень (деталь # P0803Z068) – 1 шт.

ДЛЯ ЗАМЕНЫ РЕМНЯ:

1. ОТКЛЮЧИТЕ СТАНОК ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ!

2. Наденьте плотные кожаные перчатки и извлеките пильное полотно из станка.

3. Ослабьте винты крепления двигателя (см. рис. 52 на стр. 40).

4. Поверните двигатель влево (если смотреть с задней стороны ленточной пилы), чтобы ослабить

натяжение ремня.

5. Откройте нижнюю крышку маховика (колеса) и снимите ремень со шкива двигателя.

6. Снимите внешнее стопорное кольцо с вала нижнего маховика (колеса) (см. рис. 53) и снимите

нижний маховик (колесо).
