WBS-304 WBS-355

В таблице 2 представлена общая информация. Данная комплектация актуальна на момент издания руководства

по эксплуатации. Компания «BELMASH» оставляет за собой право на изменение конструкции и комплектации

оборудования без уведомления потребителя. Если вы не можете найти деталь из таблицы 2, проверьте, возможно

она уже установлена на изделие.

1.4 Основные элементы

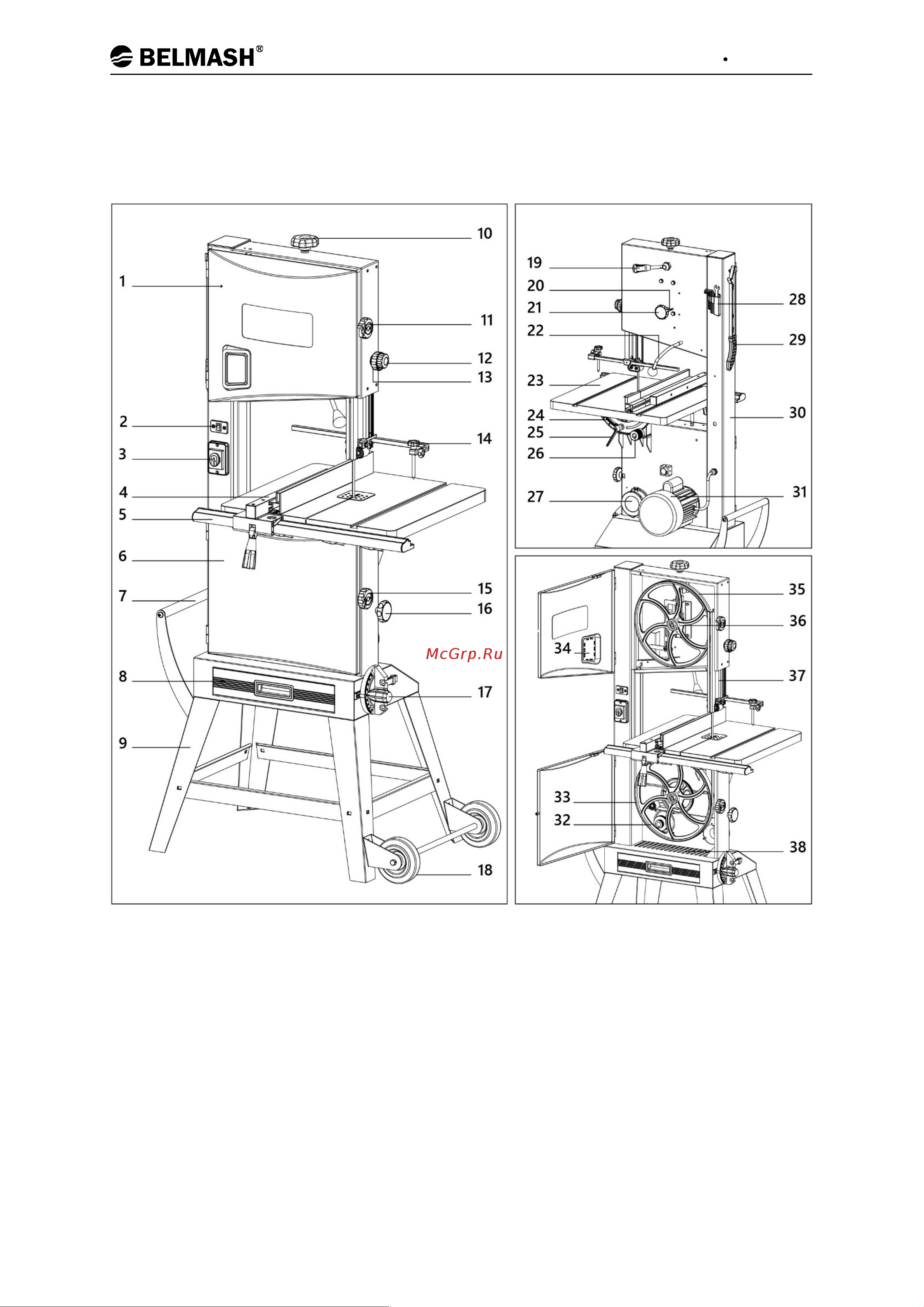

Рисунок 2.

1 – панель передняя верхняя, 2 – выключатель подсветки зоны реза, 3 – выключатель станка, 4 – параллельный упор,

5 – направляющая упора, 6 – панель передняя нижняя, 7 – ручка для перемещения станка, 8 – ящик для сбора стружки,

9 – основание станка каркасное, 10 – ручка плавной регулировки натяжения пильного полотна, 11 – фиксатор верхней

панели, 12 – ручка блокировки положения верхней направляющей пильного полотна, 13 – ручка регулировки положения

верхней направляющей пильного

полотна, 14 – приспособление для резки круга, 15 – фиксатор нижней панели,

16 – ручка регулировки натяжения приводного ремня, 17 – угловой упор, 18 – колеса для перемещения станка, 19 – рычаг

быстрого натяжения/ослабления пильного полотна, 20 – ручка блокировки положения верхнего маховика, 21 – ручка

регулировки положения верхнего маховика, 22 – подсветка зоны реза, 23 – стол рабочий, 24 – шкала угла наклона

рабочего стола, 25 – фиксатор положения стола, 26 – ручка регулировки

угла наклона стола, 27 – патрубок аспирации,

28 – набор ключей, 29 – толкатель, 30 – рама станка, 31 – электродвигатель, 32 – шина нижнего маховика

обрезиненная, 33 – маховик нижний, 34 – окошко индикатора, 35 – шина маховика верхнего обрезиненная,

36 – маховик верхний, 37 – направляющая пильного полотна верхняя, 38 – решетка ящика сбора стружки.
