Ленточнопильный станок JIB BS1001 22

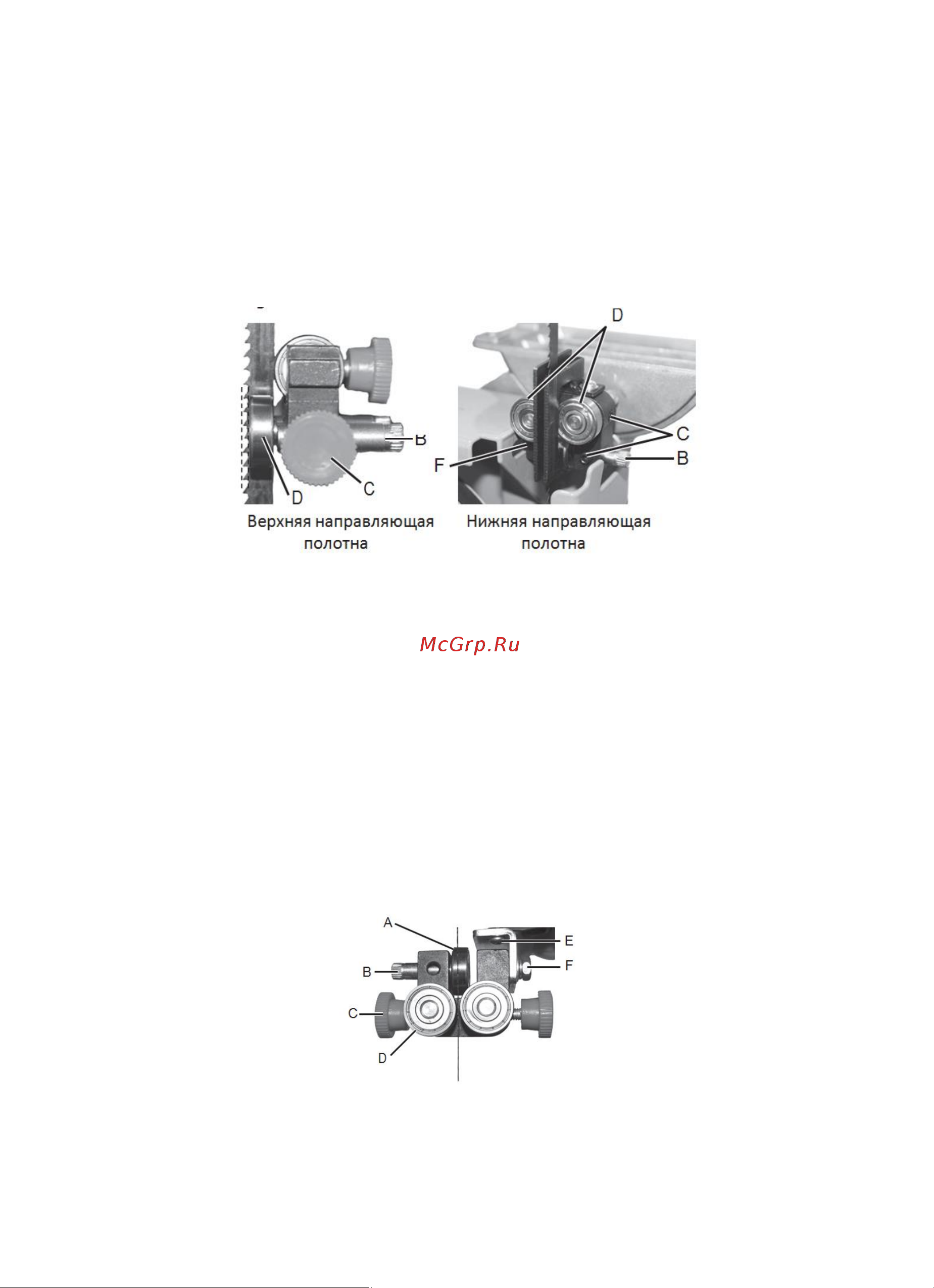

РЕГУЛИРОВКА НАПРАВЛЯЮЩИХ ПИЛЬНОГО ПОЛОТНА

Отрегулируйте верхние и нижние направляющие пильного полотна (D) и опоры

пильного полотна (A) таким образом, чтобы они обеспечивали пильному полотну

опору при резке.

1. Ослабьте блокировочный болт (C), который блокирует регулировочные валы (B)

(смещения регулировки мощности блокируются с помощью винтов с торцевой

головкой 3 мм). B

2. Убедитесь, что пильное полотно не касается направляющих и опор.

3. Отрегулируйте направляющие пильного полотна (D) так, чтобы зубья полотна не

упирались в направляющие.

При необходимости все направляющие пильного полотна можно переместить, открутив

винты (E) и (F).

4. Отрегулируйте зазор между направляющими пильного полотна и полотном примерно

на 2 мм, повернув

эксцентриковые регулировочные валы (B).

5. Отрегулируйте опоры пильного полотна (А) таким образом, чтобы они находились как

можно ближе к пильному полотну, не соприкасаясь друг с другом.

6. Поверните пильный диск на один оборот, чтобы убедиться, что полотно свободно от

всех направляющих и опор.

7. Затяните все стопорные винты.
