Ленточнопильный станок по дереву JIB MBS 300/350

ВНИМАНИЕ! Во избежание поражения электрическим током или возгорания техническое обслуживание

или ремонт электросистемы должен производиться квалифицированными электриками с использова-

нием оригинальных запасных частей.

4.)СБОРКА)КОМПЛЕКТА)РАМЫ)С)КОЛЕСАМИ)

4.1.)Сборка)комплекта)рамы)с)колесами)

ВНИМАНИЕ! Станок достаточно тяжелый. Для под-

нятия станка на раму потребуется дополнительная

помощь или соответствующее подъемного обору-

дование, либо опора.

Комплект рамы с колесами поставляется как от-

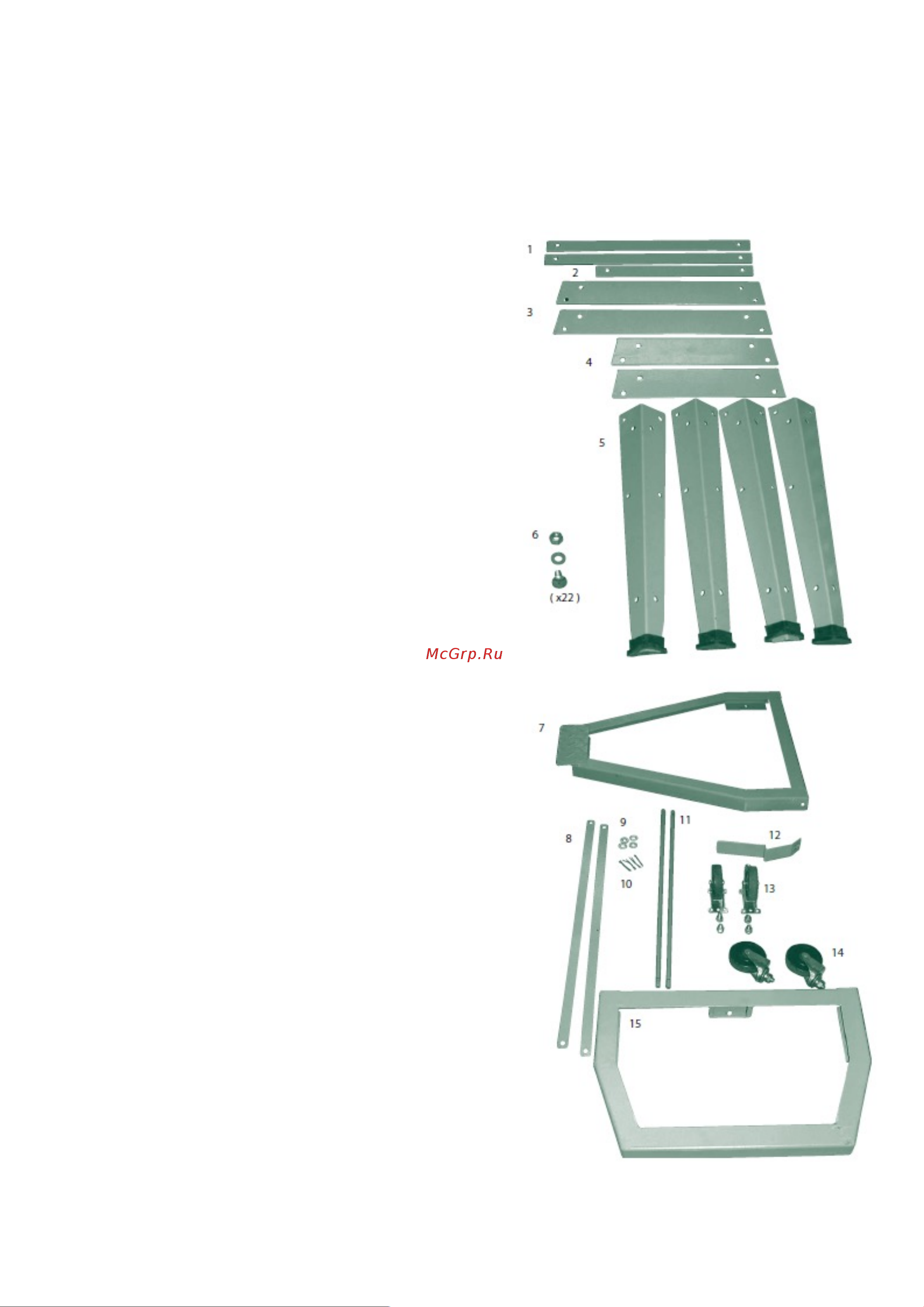

дельная сборочная единица (рис. 4.1).

Рама

1. Длинная средняя распорка – 2 шт.

2. Короткая средняя распорка – 1 шт.

3. Длинная верхняя распорка – 2 шт.

4. Короткая верхняя распорка – 2 шт.

5. Ноги – 4 шт.

6. Крепежные болты, гайки и шайбы – по 22

шт.

Колеса

7. Педаль рабочей рамы – 1 шт.

8. Распорка – 2 шт.

9. Шайба – 4 шт.

10. Шплинты – 4 шт.

11. Ось – 2 шт.

12. Педаль отпускания тормоза – 1 шт.

13. Неподвижное колесо – 2 шт.

14. Самоориентирующееся колесо – 2 шт.

15. Рабочая рама

Рис. 4.1
