2) Быстродействующие зажимные тиски

Система для зажима материала в ходе резания под управлением маховика подвода и пневматического

зажимного устройства.

3) Станина станка

Опорная конструкция для рабочей головки или рамы пилы (поворотная рама для последовательного

резания, оснащенная соответствующей системой блокировки), электрическая панель управления, зажимные

тиски, упорный прут, опорные ролики станка и корпус для бака и насоса СОЖ.

10. Описание рабочего цикла

10.1. Запуск и цикл резания

- Фиксация заготовки в тисках осуществляется вручную с гидравлическим дожимом заготовки

-󰾡 Автоматическая подача опусканием рамы пилы

- Автоматический подъем рамы пилы

- Открытие тисков вручную

1) Убедитесь, что станок не в режиме аварийной остановки. Если в режиме аварийной остановки, чтобы

разблокировать кнопку аварийной остановки, поверните грибообразную кнопку по часовой стрелке.

2) Внимательно проверьте, вращается ли ленточное полотно против часовой стрелки. Если это не так,

поменяйте местами два провода в вилке. Затем повторно проверьте направление вращения.

3) Убедитесь, что движение ленточного полотна не ограничено чем-либо.

4) Натяжение ленточного полотна крайне важно для правильной работы пилы. Полотно правильно

натянуто, если при усилии 50 Н ленточное полотно можно отклонить на 3 мм от центральной зоны

резания.

5) Если ленточная пила поставляется с устройством опускания рамы пилы, отрегулируйте его таким

образом, чтобы обеспечить соответствие свойствам и форме отрезаемого материала.

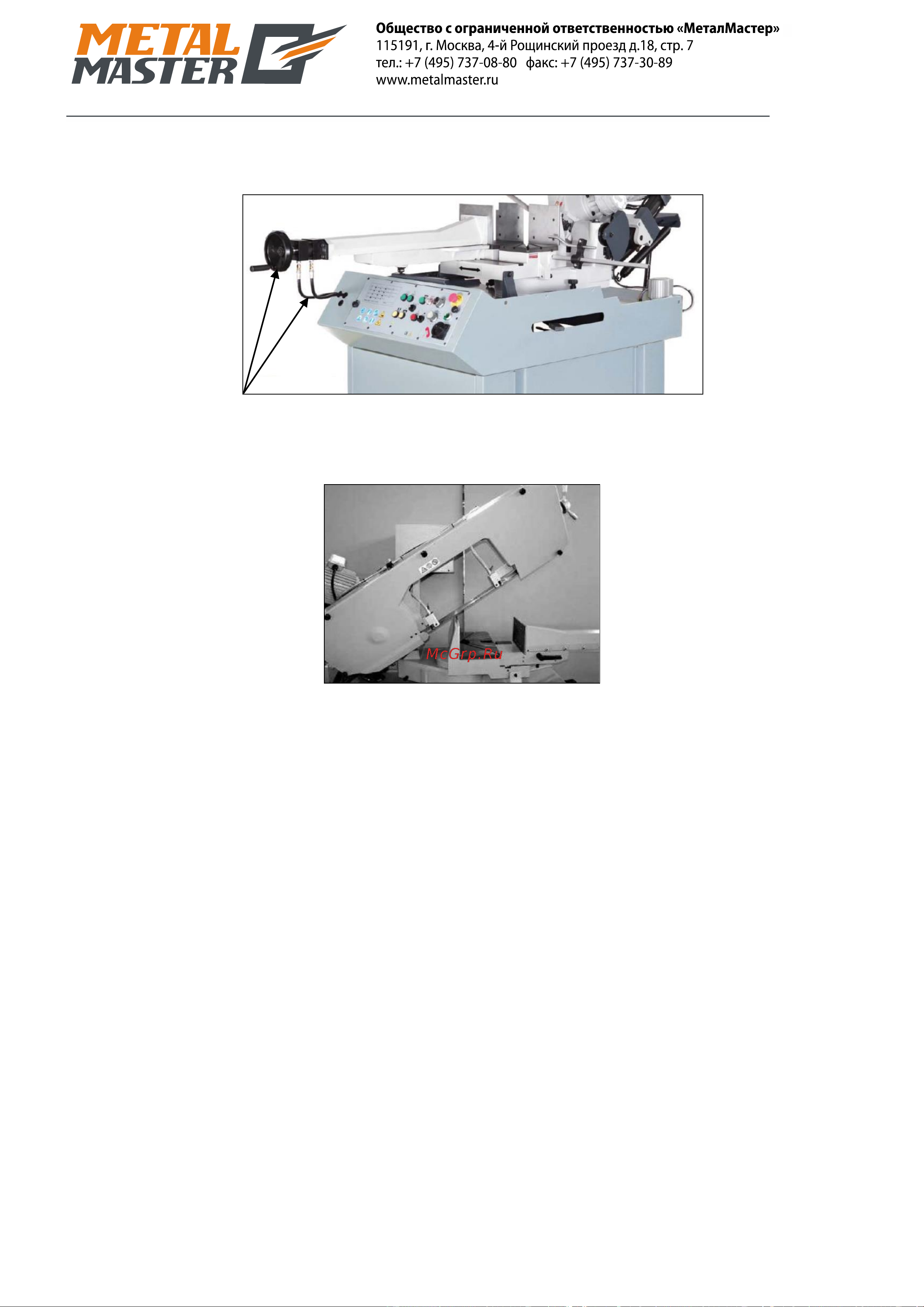

Работа со станком

1) Поместите заготовку между губками тисков, упирая ее в неподвижные губки тисков. Вращайте маховик

по часовой стрелке, чтобы сомкнуть губки тисков на заготовке, при этом обеспечьте зазор тисков 3-5 мм

до разрезаемого материала. Вращайте маховик против часовой стрелки, чтобы высвободить заготовку.
