3. Внимание! Не работайте на станке в перчатках! (знак расположен

на раме ленточной пилы);

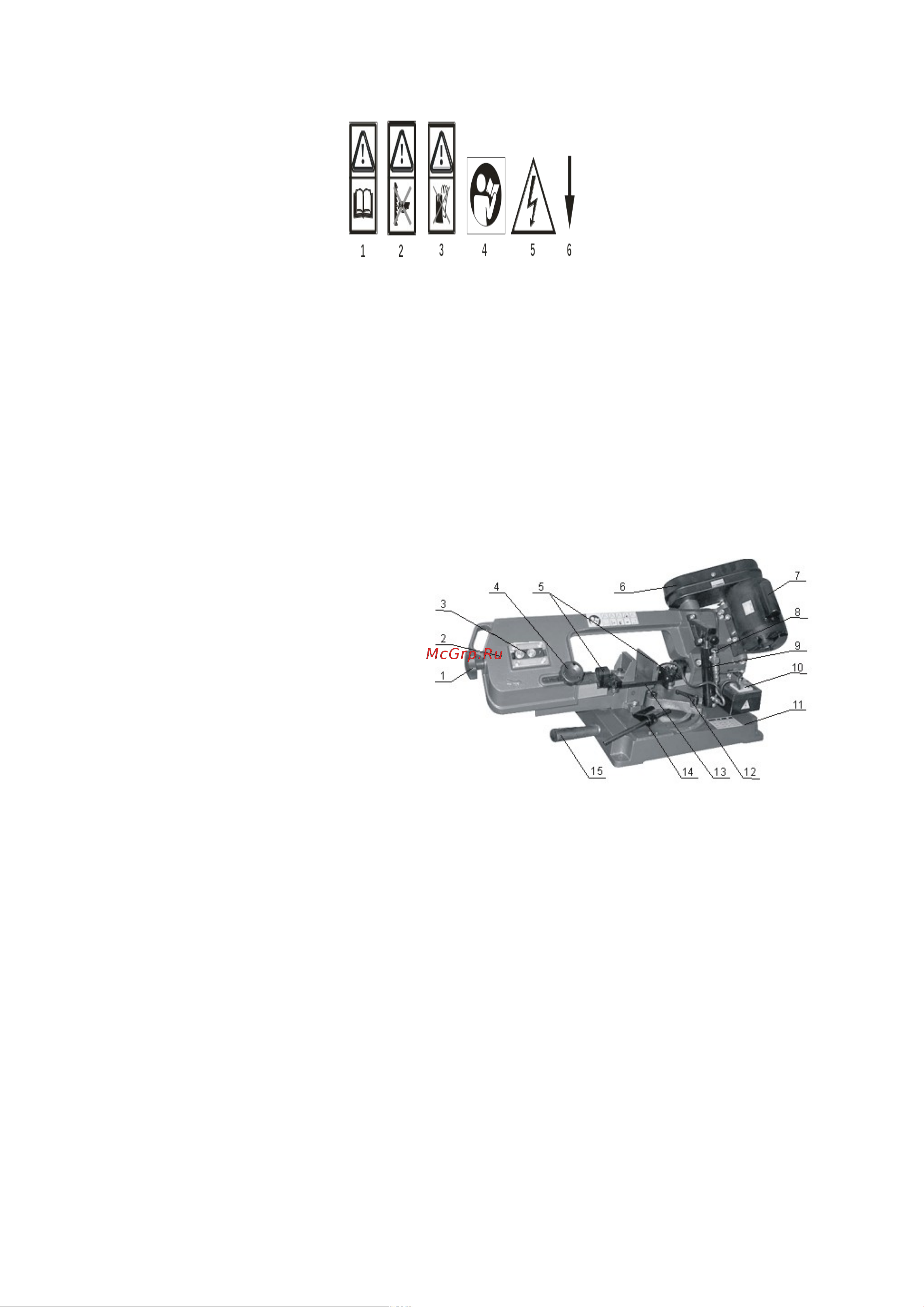

6. Устройство станка (см. фото).

1 – натяжной винт ленточного полотна;

2 – рама пилы;

3 – узел наклонного регулятора ведомого колеса;

4 – зажимной винт смещения направляющих ленточного полотна;

5 – направляющие ленточного полотна;

6 – крышка шкивов клиноремённой передачи;

7 – двигатель;

8 – регулятор скорости опускания рамы;

9 – гидравлический цилиндр;

10 – выключатель;

11 – основание пилы;

12 – рычаг зажима разворота

рамы пилы;

13 – ленточное полотно;

14 – упор для обрабатываемого

материала;

15 – рукоятка выдвижная.

7. Описание станка.

Конструкция универсальной ленточной пилы BSM-128HDRC 380V

включает в себя чугунное основание, раму, металлические кожуха,

крышки и другие сборочные единицы. Эта комбинация используемых

материалов обеспечивает станку жёсткость конструкции, надежность

в работе при использовании его максимальной мощности. Конструкция

пилы позволяет производить поворот рамы пилы в диапазоне от 45 до

90. Ленточное полотно приводиться в движение однофазным

двигателем с использованием червячной передачи и клиновых ремней.

8. Перевозка и монтаж

Внимание! При монтаже наладке и перемещении станка необходимо соблюдать

максимальную осторожность.
