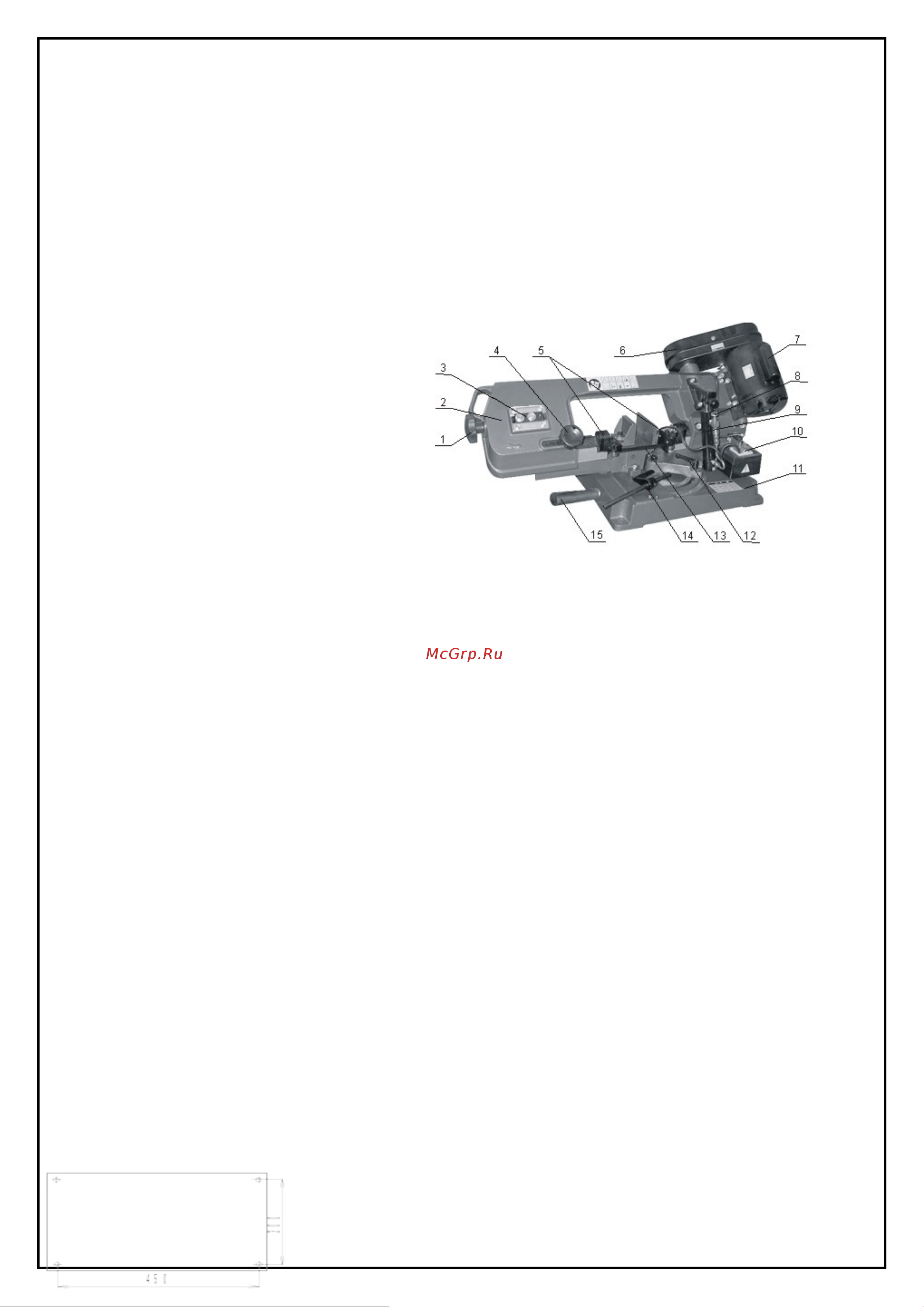

1 – натяжной винт ленточного полотна;

2 – рама пилы;

3 – узел наклонного регулятора ведомого колеса;

4 – зажимной винт смещения направляющих ленточного полотна;

5 – направляющие ленточного полотна;

6 – крышка шкивов клиноремённой передачи;

7 – двигатель;

8 – регулятор скорости опускания рамы;

9 – гидравлический цилиндр;

10 – выключатель;

11 – основание пилы;

12 – рычаг зажима разворота рамы

пилы;

13 – ленточное полотно;

14 – упор для обрабатываемого

материала;

15 – рукоятка выдвижная.

7. Описание станка.

Конструкция универсальной ленточной пилы BSM-128HDRC 220V включает в себя

чугунное основание, раму, металлические кожуха, крышки и другие сборочные единицы.

Эта комбинация используемых материалов обеспечивает станку жёсткость конструкции,

надежность в работе при использовании его максимальной мощности. Конструкция пилы

позволяет производить поворот рамы пилы в диапазоне от 45 до 90. Ленточное полотно

приводиться в движение однофазным двигателем с использованием червячной передачи

и клиновых ремней.

8. Перевозка и монтаж

Внимание! При монтаже наладке и перемещении станка необходимо соблюдать

максимальную осторожность.

Освободите пилу от упаковки. Соберите подставку и укомплектуйте пилу. Готовую

к работе пилу поставьте на рабочее место. Место для расположения станка должно

отвечать требованиям безопасности и быть достаточным для проведения технического

обслуживания станка.

Чтобы станок считался смонтированным, необходимо прикрепить кронштейн с

компенсаторной пружиной к задней части пилы.
