зафиксируйте это положение, вставив стопорный палец в одно из отверстий в основания

пилы.

10. Работа на станке.

На ленточной пиле BSM-128HDRC 220V может работать только один рабочий.

Единственным местом для работы на станке является место с боку (возле выключателя).

11. Электрооборудование станка.

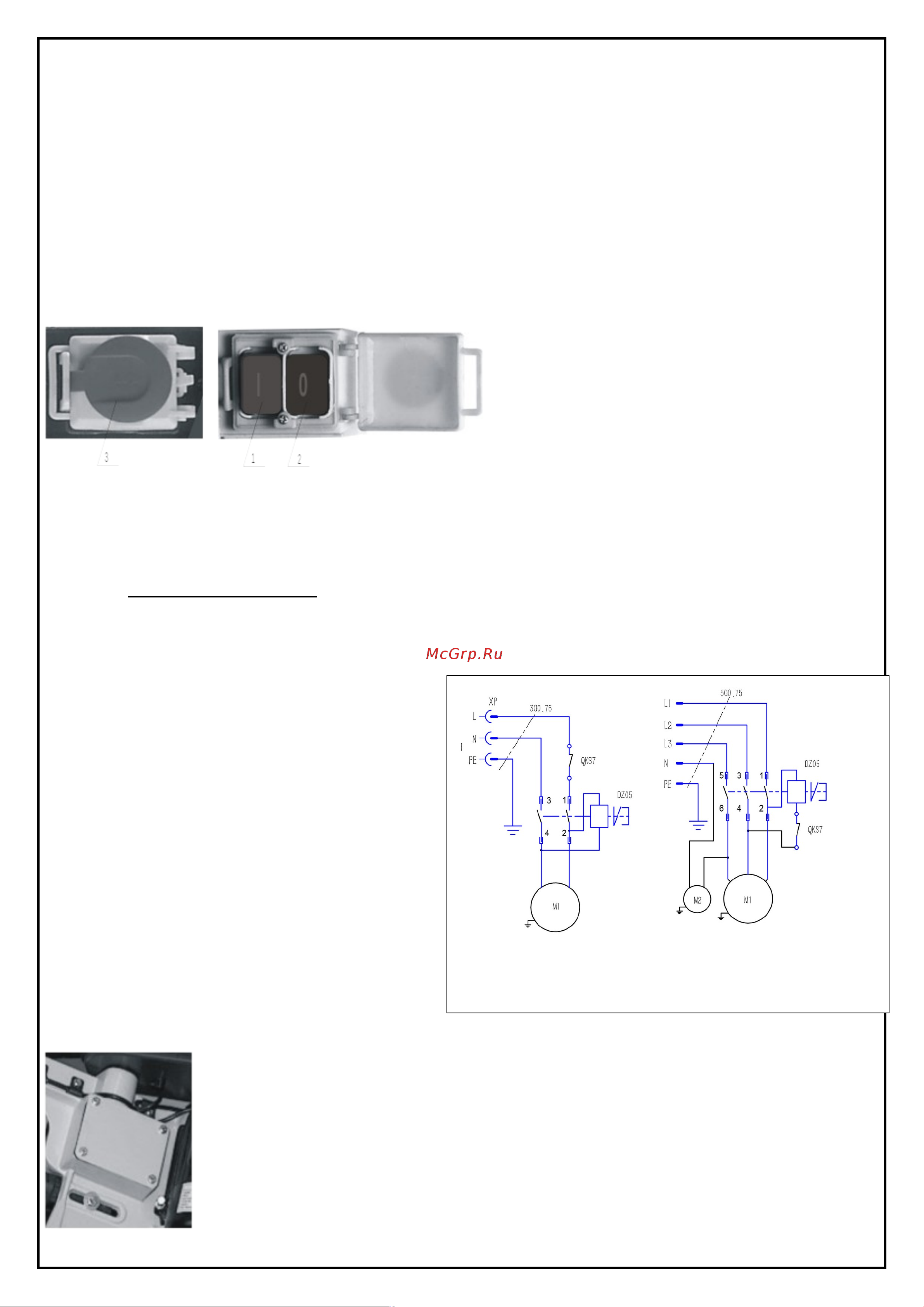

Станок включается зеленой кнопкой «I»,

выключается нажатием кнопки «0».

Кнопка «Стоп» используется для

аварийной остановки станка.

1 – зеленая кнопка «I» включения станка;

2 – красная кнопка «0» выключения станка;

3 – кнопка «Стоп» (кнопка аварийной остановки оборудования);

Схема подключения

Электросеть работает в соответствии со схемой подключения.

Напряжение: 1 / N / PE AC 230 V 50 Hz

Защитный выключатель: 10A

Условные обозначения в схеме (см. схему.):

L фазовый провод;

N средний провод (ноль «о»);

PE защитный провод (земля);

SB1 кнопка стоп;

KM1 контактор

KM катушка контактора

TL1 кнопка «пуск»

Техническое обслуживание станка.

Смазка пилы

Ленточная пила оборудована однорядными закрытыми с двух сторон

шарикоподшипниками, которые уже смазаны и не требуют

дополнительной смазки.

Червячная передача размещается в закрытом корпусе с маслом, которое

при эксплуатации пилы необходимо менять один раз в год. Для замены

масла необходимо установить раму пилы в горизонтальное положение,

380В

220В
