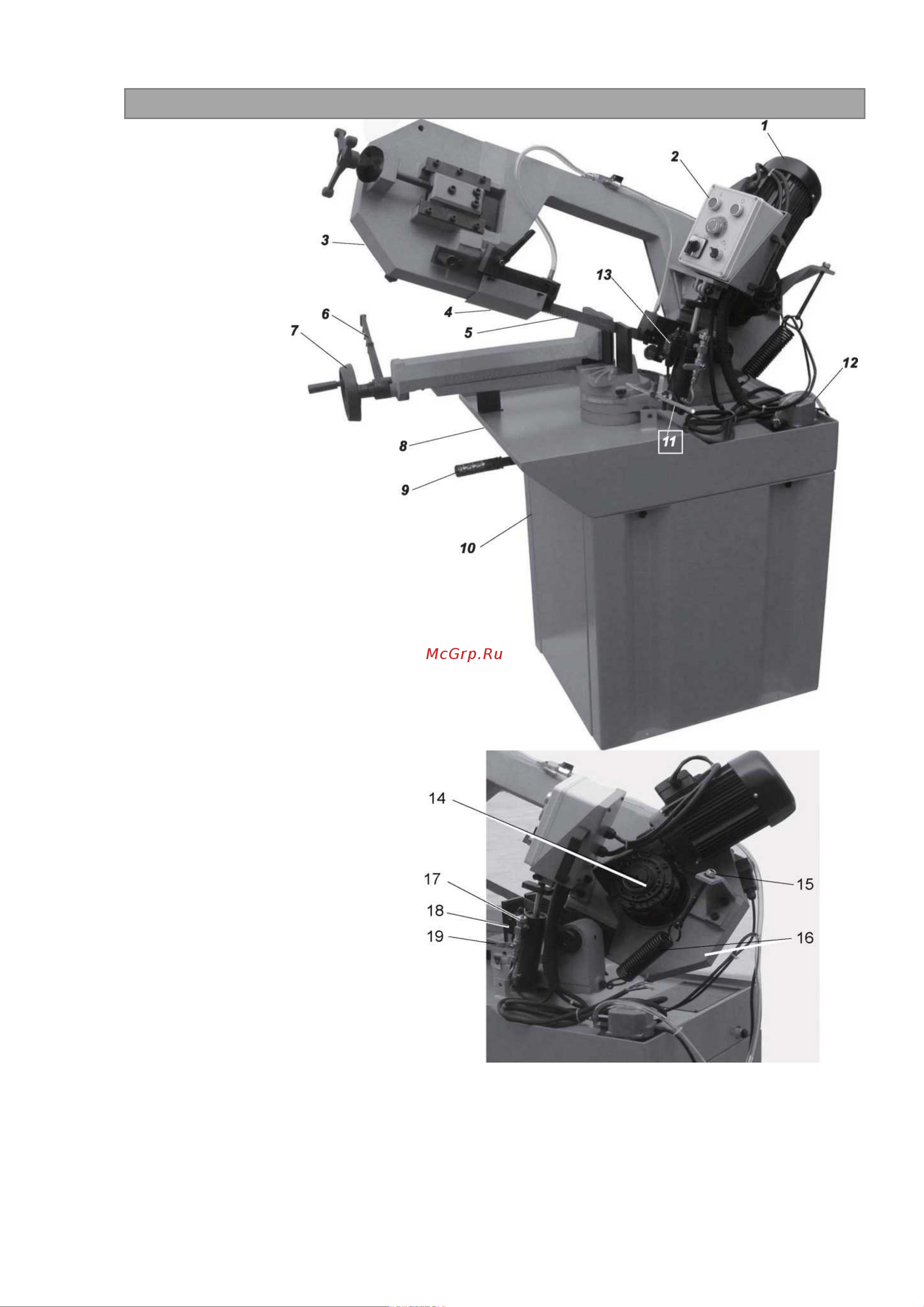

КОНСТРУКЦИЯ ЛЕНТОЧНОЙ ПИЛЫ ДЛЯ РЕЗКИ МЕТАЛЛА

1. Двигатель

2. Переключатель

3. Рама пилы

4. Защитное ограждение

5. Лезвие

6. Рычаг быстрой блокировки

7. Маховик арматуры тисков

8. Бак СОЖ

9. Рычаг блокировки рамы

пилы

10. Коммутационный шкаф

11. Фиксатор заготовки

12. Насос охлаждения

13. Гидравлический цилиндр

14. Зубчатый привод

15. Кнопка пружинной

регулировки

16. Возвратная пружина рамы

пилы

17. Регулятор гидравлического

давления

18. Концевой выключатель

нижнего положения хода

19. Вентиль гидравлического

потока
