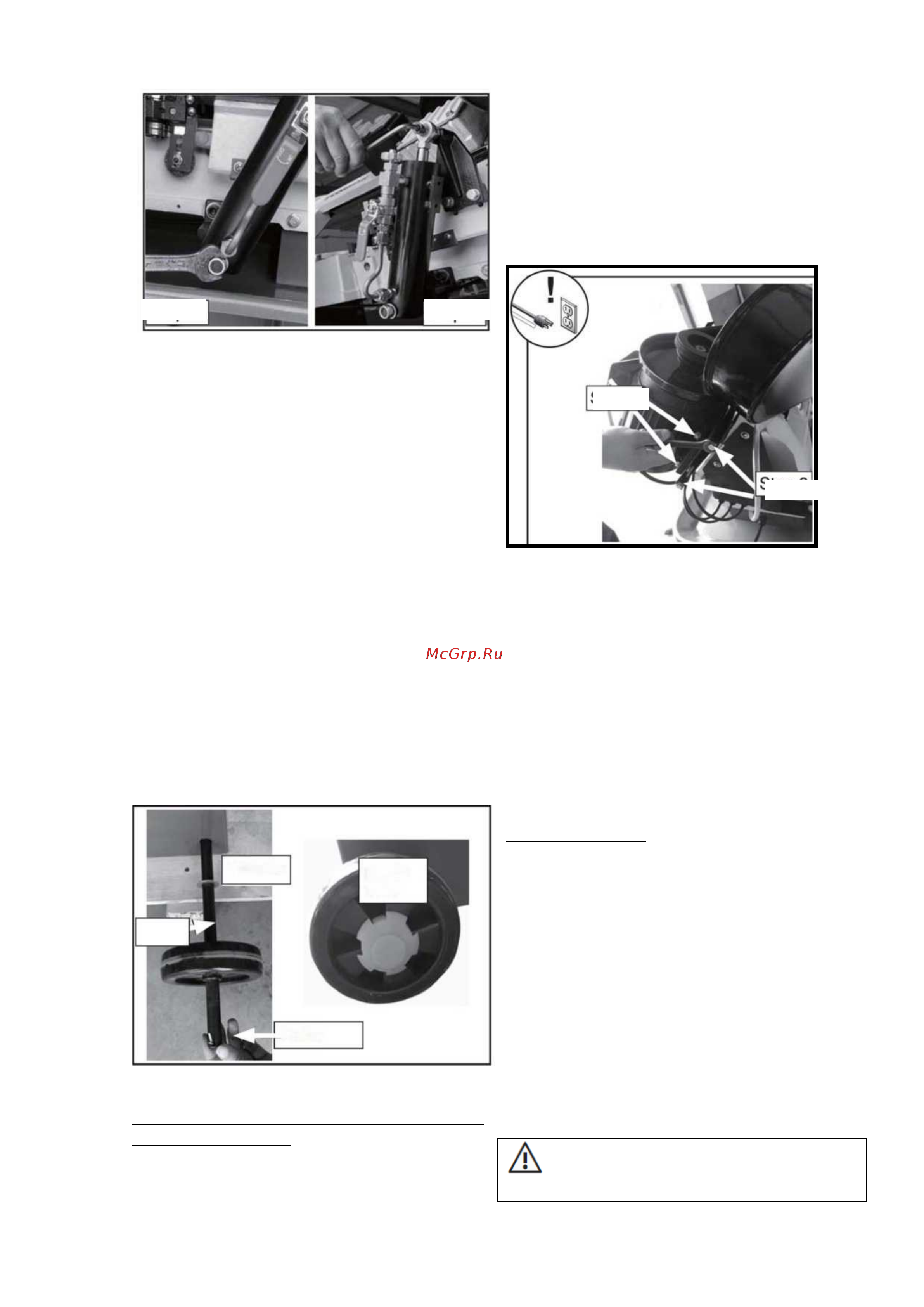

Рисунок 4
Колеса
Для облегчения перемещения
ленточнопильного станка могут быть
установлены колеса.
Необходимые компоненты
и оборудование:
Количество
Колеса 4
Ось 2
Шплинты 3 х 30 мм 4
Плоские шайбы
5
/8 дюймов 4
Чтобы установить колеса
1. Продвиньте ось через отверстия в нижней
части шкафа.
2. Наденьте одну плоскую шайбу на ось, а
затем колесо. Закрепите шплинтами и
пластиковой крышкой, как показано на
Рисунке 5.
Рисунок 5. Колеса закрепленные шплинтом
Клиновой ремень для модели с ременной
передачей MBS712
Для достижения требуемых оборотов клиновой
ремень следует натянуть или переместить.
Чтобы натянуть или переместить клиновой
ремень:
1. ОБЕСТОЧЬТЕ СТАНОК!
2. Ослабьте два болта с шестигранной
головкой на монтажном кронштейне
двигателя (см. Рисунок 6).
Рисунок 6. Расположение шестигранных
болтов натяжения клинового ремня.
3. Чтобы ослабить ремень отрегулируйте два
болта с шестигранной головкой на
монтажной пластине двигателя (см.
Рисунок 6).
4. Чтобы получить требуемые обороты
наденьте клиновой ремень на шкивы.
Убедитесь, что ремень натянут на
параллельных шкивах. Смотрите схему на
внутренней стороне крышки шкива для
выбора числа оборотов в минуту.
Пробный запуск
После завершения сборки выполните пробный
запуск станка, чтобы убедиться, что он
правильно подключен к источнику питания, и
компоненты обеспечения безопасности
функционируют нормально.
В случае обнаружения нестандартной
проблемы во время пробного запуска,
немедленно остановите станок, отсоедините его
от источника питания и устраните проблему
ПРЕЖДЕ чем повторно приступать к его
эксплуатации. См. Таблицу Устранения
неполадок, представленную в разделе
«ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ»
настоящего руководства.
ПРЕДОСТЕРЕЖЕНИЕ
Использование станка без изучения работы
10
Шаг В Шаг С
Пластиков
ая крышка
Шайба
Шплинт
Ось
Шаг 2
Шаг 3
