и проверьте различные точки по длине
стола между направляющими полотна.

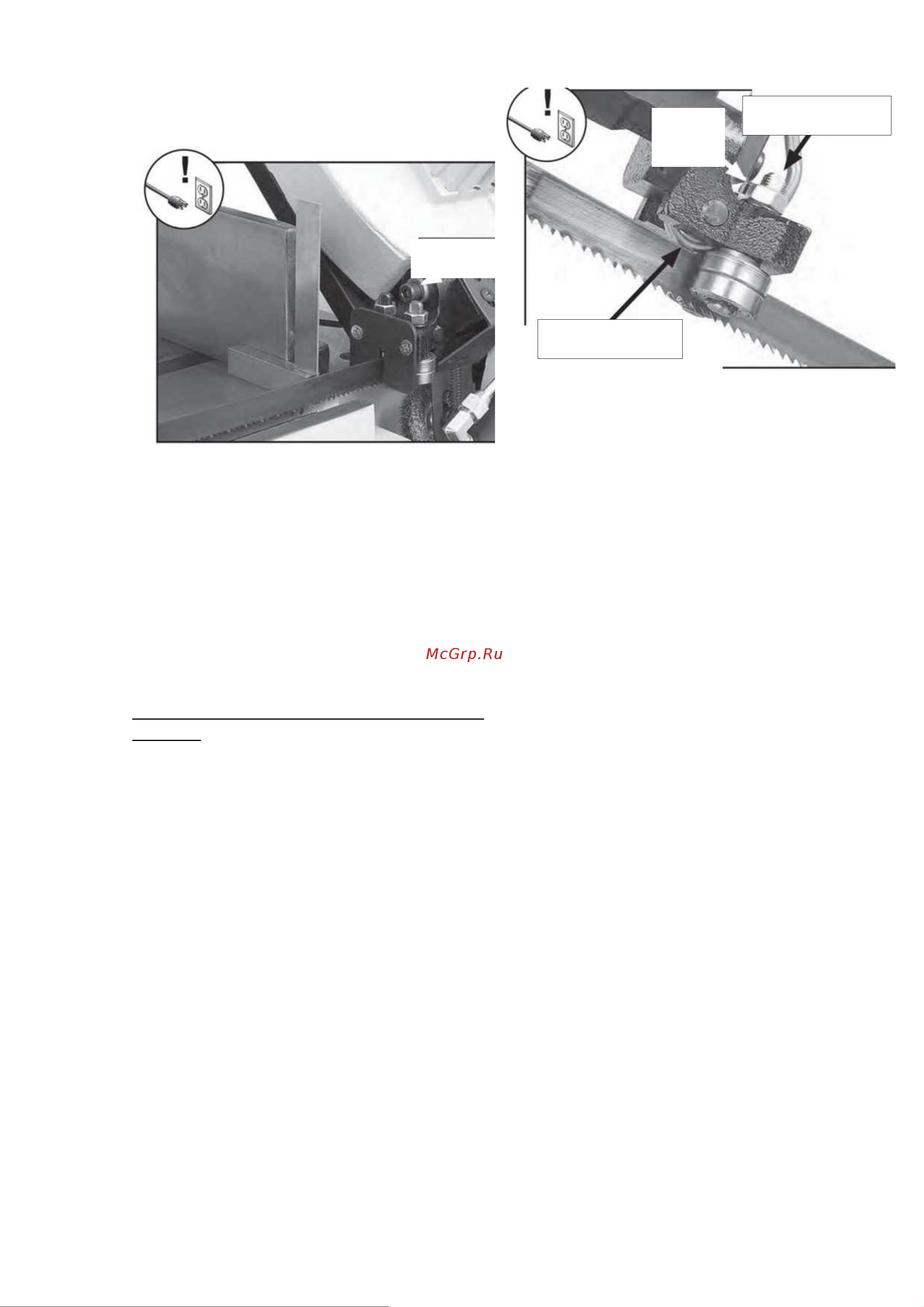

Рисунок 29. Угольник, установленный на
станину стола у края ленточного полотна.
4. Ослабьте колпачковый винт, показанный на
Рисунке 29, и вращайте направляющую
ленточного полотна, пока полотно не
окажется в вертикальном положении по
отношению к станине.
5. Примечание: Для достижения требуемых
результатов можно выполнять регулировку
обеих направляющих ленточного полотна.
6. Затяните колпачковый винт.
Направляющие подшипники ленточного
полотна
Направляющие подшипники ленточного
полотна поставляются с завода-изготовителя
уже отрегулированными, и необходимость в их
регулировке возникает редко. Неравномерный
износ ленточного полотна и кривые разрезы
могут быть результатом неправильной
регулировки. Каждый подшипниковый узел
предусматривает эксцентриковую втулку (см.
Рисунок 30), которая позволяет регулировать
расстояние между ленточным полотном и
подшипниками. Подшипники закреплены на
месте с помощью шестигранной гайки и
стопорной шайбы.
Рисунок 30 Компоненты направляющих
подшипников.
Перед регулировкой направляющих
подшипников ленточного полотна убедитесь,
что полотно было выровнено по отношению к
столу, как указано в предыдущем разделе.
Чтобы отрегулировать направляющие
подшипники ленточного полотна:
1. ОБЕСТОЧЬТЕ СТАНОК!
2. Установите тиски на 90°, затем
зафиксируйте на месте.
3. Поставьте слесарный угольник перед
лицевой стороной тисков и переместите его
к ленточному полотну. Угольник должен
равномерно касаться как лицевой стороны
тисков, так и ленточного полотна. Если это
так, перейдите к шагу 6.
Если угольник касается ленточного
полотна не ровно, но ровно касается
тисков, переходите к следующему
шагу.
4. Ослабьте шестигранные гайки, которые
крепят эксцентриковые втулки,
прикрепленные к направляющим
подшипникам.
5. При необходимости отрегулируйте
подшипники, чтобы установить ленточное
полотно на 90° по отношению к тискам,
затем затяните шестигранные гайки,
прикрепленные к подшипникам, которые
держат ленточное полотно на 90°.
6. Убедитесь, что подшипники в равной
степени не соприкасаются с ленточным
полотном. Если это так, ослабьте
шестигранные гайки и отрегулируйте
эксцентриковую втулку, чтобы поверхность
контакта подшипника равномерно касалась
ленточного полотна.
28
Колпачковый
винт
Шестигра
нная
гайка
Эксцентриковая
втулка
Опорный
подшипник
