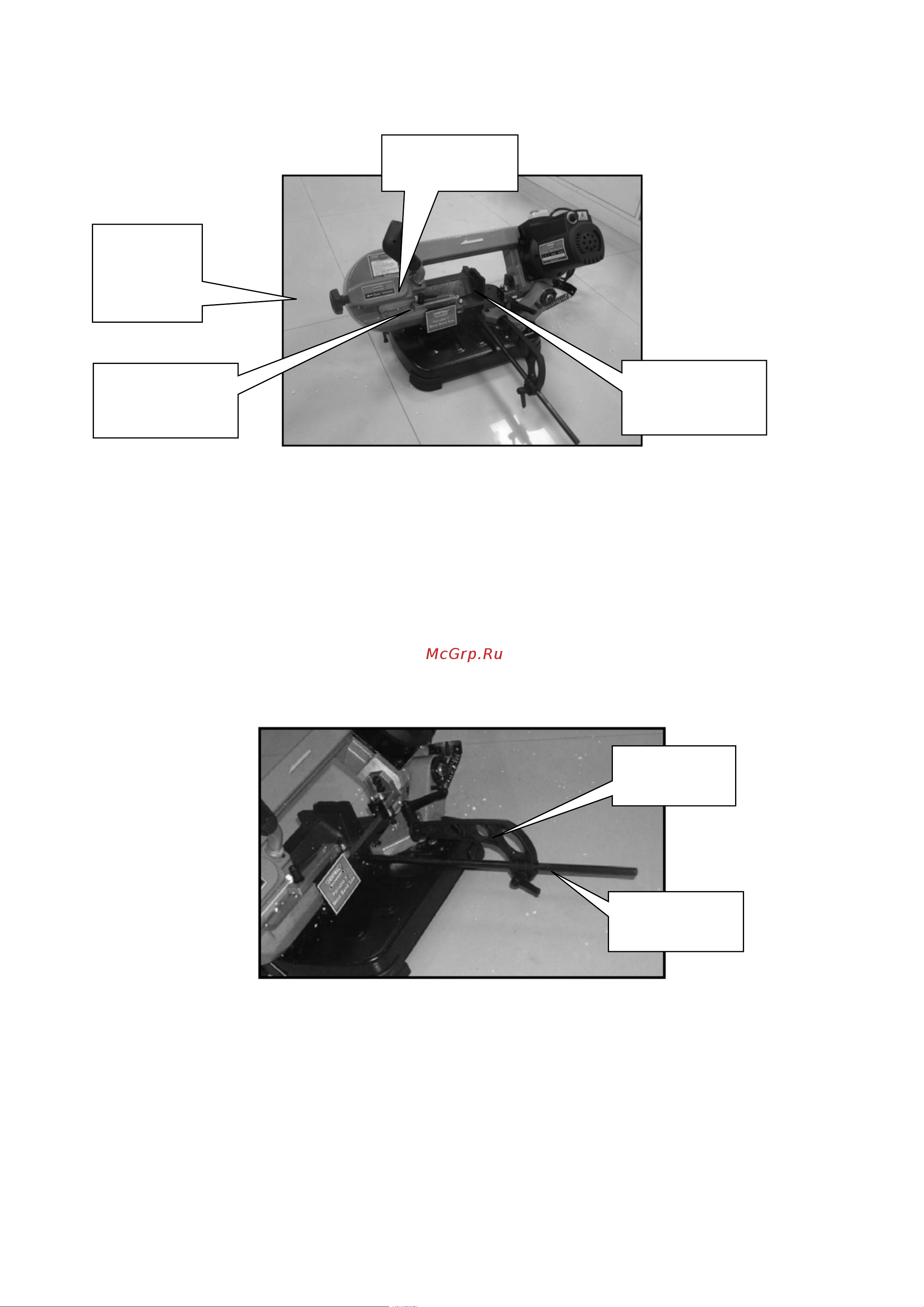

Рисунок 1

2. Лучше всего держать направляющую пильного полотна как можно ближе к заготовке.

ПРИМЕЧАНИЕ. Как только регулятор натяжения пильного полотна будет ослаблен,

пильное полотно может быть снято.

3. При последовательной нарезке равными размерами стержневой ограничитель

гарантирует то, что каждая следующая отрезанная часть будет иметь такую же длину,

как и первая. Чтобы добавить стержневой ограничитель:

a. Стержневой ограничитель необходимо установить в основание с зажимным

приспособлением, вставив его в резьбовое отверстие и плотно затянув.

b. По стержневому ограничителю скользит стопорный кронштейн, положение которого

удерживается затянутым установочным болтом (см. Рисунок 2).

Рисунок 2

4. Корпус ленточной пилы для резки металла поднимается и опускается относительно

оси с подшипниковым соединением, расположенным в верхней части пластины для

резки под углом. Убедитесь, что гайка подшипника при любых обстоятельствах

плотно затянута, и корпус ленточной пилы удерживается на месте, при этом имеется

возможность его перемещения вверх и вниз с помощью рукоятки.

инструкция по эксплуатации ленточнопильного станка STALEX мод. SBS-125G

Установочная

рукоятка

Направляющая

пильного

полотна

Направляющая

пильного

полотна

Регулятор

натяжения

пильного

полотна

Стержневой

ограничитель

Стопорный

кронштейн
