Тип электродвигателя коллекторный

Класс машины II

Габаритные размеры (без шнура питания и мешка

пылесборника), мм

290х155х140

10.

Масса (без шнура питания и пылесборника), не более,

кг

3,2

3. Комплект поставки

№ Наименование Кол-во Примечание

1. Машина МШЛ-0,95 1

2. Пылесборник 1

3. Шлифовальная лента 1 Установлена на машине

4. Щетка 2

5. Струбцина 2

6. Рамка 1

7. Ремень 1

8. Руководство по эксплуатации 1

9. Адреса гарантийных мастерских

по ремонту

10. Упаковка 1

4. Устройство и принцип работы.

4.1. Машина (Рис. 1) состоит из следующих основных частей: электродвигателя, узла

перемещения шлифовальной ленты, подложки и рукоятки.

4.2. Сменным рабочим инструментом является шлифовальная лента поз.21.

4.1. Установка и снятие ленты осуществляется с помощью зажимного рычага 19.

4.4. Регулировка продольного положения ленты осуществляется вращением рукоятки 1.

4.5. Скорость ленты устанавливается при помощи регулятора скорости поз. 6 (цифра 1

регулятора соответствует минимальной скорости движения ленты, а цифра 6 максимальной).

4.6. Машину можно крепить к опорной поверхности (столу, верстаку и т.д.) с

помощью 2-х струбцин, входящих в комплект поставки.

ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ

ЗАО “Диффузион Инструмент”

Действителен при заполнении

Заполняет предприятие-изготовитель

Машина ручная электрическая ленточношлифовальная

МШЛ-0,95

Дата выпуска

Представитель ОТК завода-изготовителя

Штамп ОТК

Адрес для возврата талона на предприятие-изготовитель:

Россия, 214031, г. Смоленск, ул. Индустриальная, 2

ЗАО "Диффузион Инструмент".

Заполняет торговое предприятие

Дата продажи _________________

число, месяц, год

Продавец ____________________

подпись или штамп

Штамп магазина

ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ

ЗАО “Диффузион Инструмент”

Действителен при заполнении

Заполняет предприятие-изготовитель

Машина ручная электрическая ленточношлифовальная

МШЛ-0,95

Дата выпуска

Представитель ОТК завода-изготовителя

Штамп ОТК

Адрес для возврата талона на предприятие-изготовитель:

Россия, 214031, г. Смоленск, ул. Индустриальная, 2

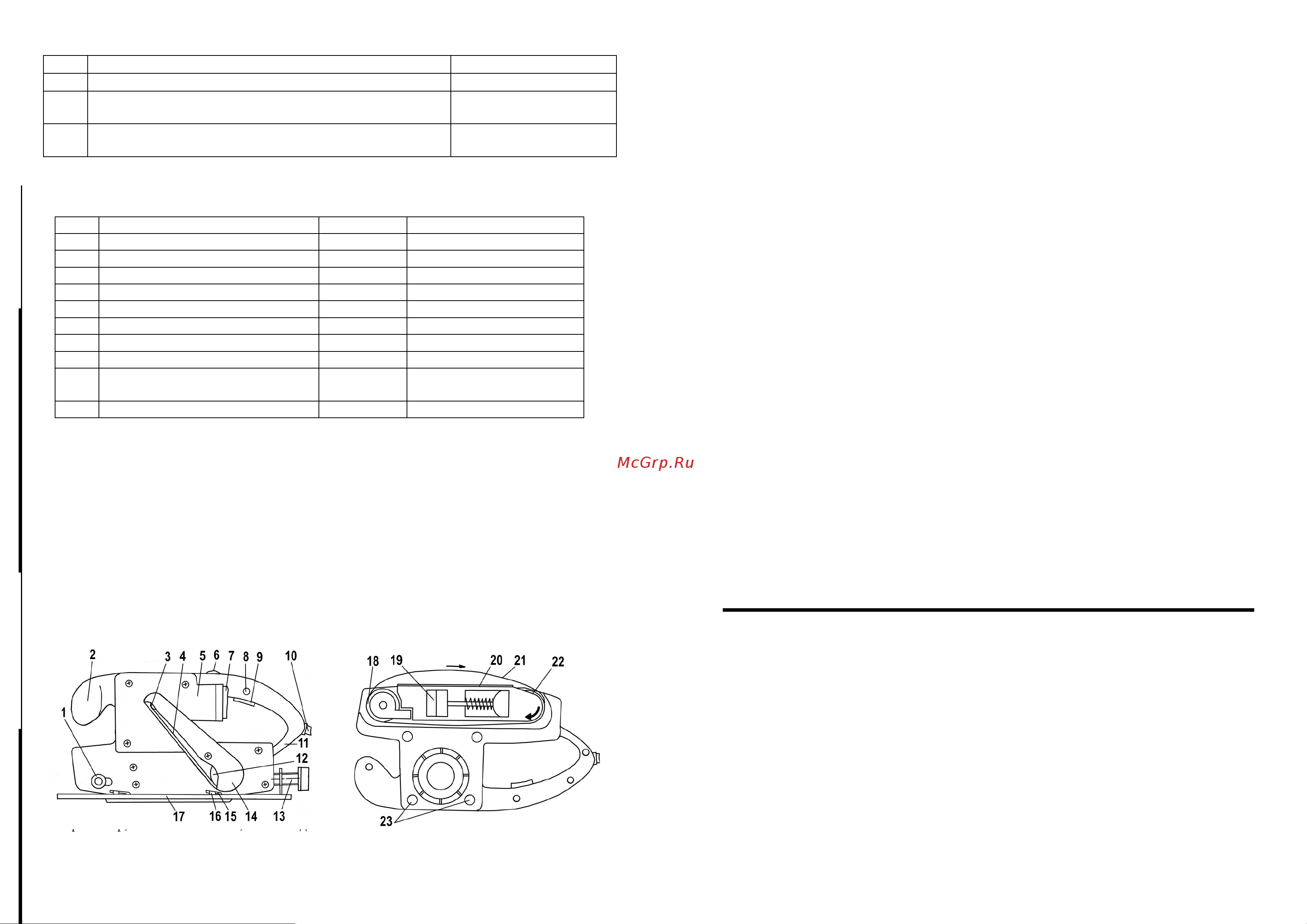

1 - рукоятка регулировки положения ленты; 2 - передний упор; 3 - ведущий шкив;

4 - ремень; 5 - штуцер; 6 - регулятор скорости; 7 - пылесборник; 8 - кнопка –

фиксатор; 9 - выключатель; 10 - ввод шнура питания; 11 - рукоятка; 12 - ведомый шкив;

13 – винт; 14 - защитный кожух ремня; 15 – паз; 16 – выступ рамки; 17-рамка;

18 - ведомый ролик; 19 - зажимной рычаг; 20 - подложка под шлифовальную ленту;

21 - шлифовальная лента; 22 - ведущий ролик; 23 – отверстия крепления струбцин

Рис. 1 Внешний вид машины

Л и н и я о т р е з аЛ и н и я о т р е з а
