Габаритные размеры (без шнура питания и мешка

пылесборника), мм

340х150х160

10.

Масса (без шнура питания и пылесборника), не более,

кг

3,5

3. Комплект поставки

№ Наименование Кол. Примечание

1. Машина МШЛ-1 У 1

2. Пылесборник 1

3. Шлифовальная лента 2 1 установлена на машине

4. Щетка 2

5. Руководство по эксплуатации 1

6. Адреса гарантийных мастерских по ремонту 1

7. Упаковка 1

4. Устройство и принцип работы.

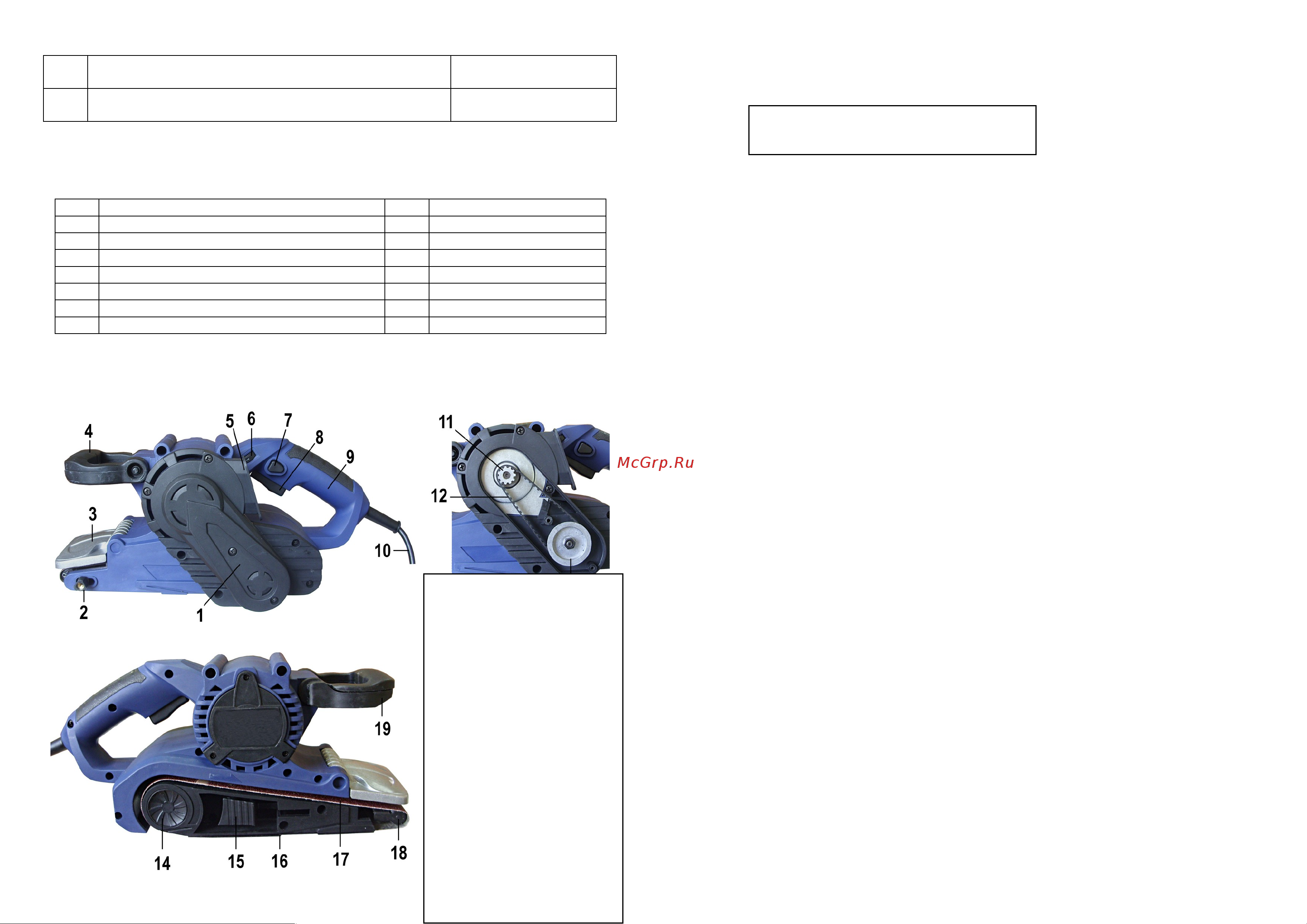

4.1. Машина (Рис. 1) состоит из следующих основных частей: электродвигателя, узла

перемещения шлифовальной ленты и рукоятки.

Для заметок

__________________________________________________

1 - защитный кожух ремня;

2 - рукоятка регулировки

положения ленты;

3 - крышка защитная;

4 - рукоятка передняя;

5 - патрубок;

6 - регулятор скорости;

7 - кнопка – фиксатор;

8 - выключатель;

9 - рукоятка;

10 - шнур сетевого питания;

11 - ведущий шкив;

12 - ремень;

13 - ведомый шкив;

14 - ведущий ролик;

15 - зажимной рычаг;

16 - подложка;

17 - шлифовальная лента

18 - ведомый ролик;

19 - зажим рукоятки

передней

Рис. 1 Внешний вид МШЛ-1 У
