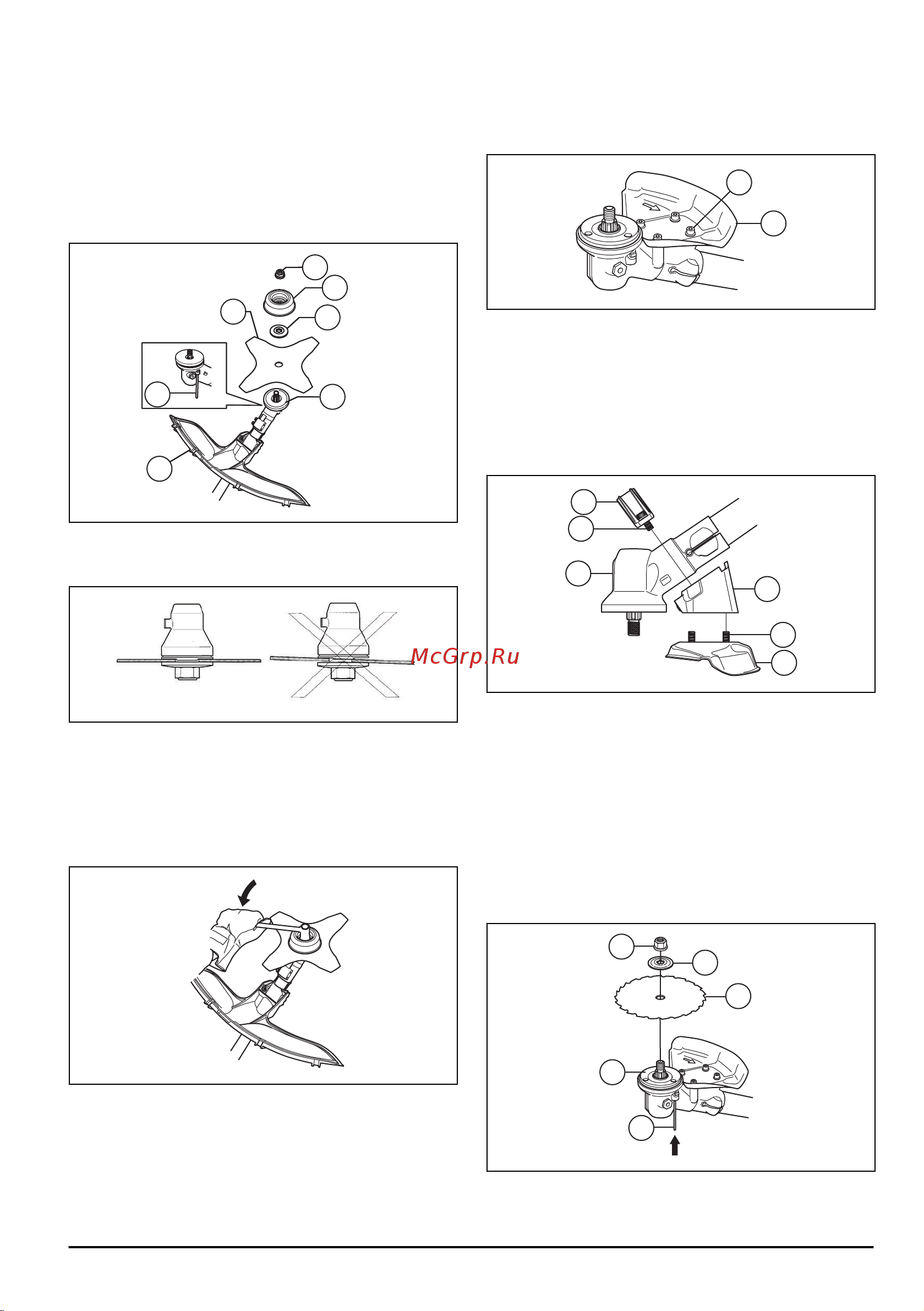

3. Поворачивайте выходной вал до тех пор, пока
одно из отверстий ведущего диска (B) не
совместится с соответствующим отверстием
в
корпусе зубчатой передачи.
4. Вставьте стопорный штифт (С) в отверстие,
чтобы зафиксировать выходной вал.
5. Установите лезвие для травы (D), опорный
колпак (Е) и опорный фланец (F) на выходной
вал.
G
F
D
B
C
A
E
6. Убедитесь, что ведущий диск и опорный фланец
правильно
входят в центральное отверстие
лезвия для травы.
7. Установите гайку (G).
8.
Затяните гайку торцевым гаечным ключом.
Держите ручку торцевого ключа рядом с
защитным щитком. Затяните гайку в
направлении, противоположном направлению
вращения режущего оборудования. Затяните ее
моментом 35-50 Нм.
Установка щитка режущего диска на 545FX,
545FXT и 545F
•
Установите щиток режущего диска (A) с помощью
4 винтов (L).
A
L
Установка щитка режущего диска 545FR,
545RX, 545RXT
1.
Установите на корпус зубчатой передачи (D)
держатель (A) и кронштейн (B) с помощью 2
болтов (C).
2. Прикрепите к держателю (A) щиток режущего
диска (E) с помощью 4 болтов (F).
B
C
D
F
A
E
Установка режущего диска
1.
Наденьте ведущий диск (A) на выходной вал.
2. Поворачивайте выходной вал до тех пор, пока
одно из отверстий ведущего диска не
совместится с соответствующим отверстием в
корпусе зубчатой передачи.
3. Вставьте стопорный штифт (B) в отверстие,
чтобы зафиксировать вал.
4. Установите режущий диск (C) и опорный фланец
(D) на выходной вал.
D
E
C
A
B
1018 - 003 - 20.11.2019 13
