Ограничения гарантии

Данная гарантия не распространяется на следующие

случаи:

•

Ремонт или другие изменения, внесенные или

предпринятые кем-либо, кроме компании JET,

либо уполномоченных специалистов сервисной

службы компании JET.

•

Нормальный износ.

•

Неправильная эксплуатация, грубое и небрежное

обращение с инструментом.

•

Неправильный уход или обслуживание.

•

Эксплуатация после частичной поломки.

•

Внесение каких-либо изменений в инструмент.

•

Использование неподходящих принадлежностей.

•

Преждевременный износ резьбы из-за

регулировки высоты с помощью электрического

или беспроводного сверла.

КОМПЛЕКТ ПОСТАВКИ:

(1) Лифт фрезерный в сборе, (1) Ручка регулировки высоты,

(1) Кольцо проставочное, (1) Ключ специальный, (1) Ключ

шестигранный, (1) Штифт заходной

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ

СБОРКИ:

Шестигранные ключи

3 мм (S3) и 8 мм

(S8)

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ

РЕГУЛИРОВКИ:

Ключ гаечный

8 мм (S8)

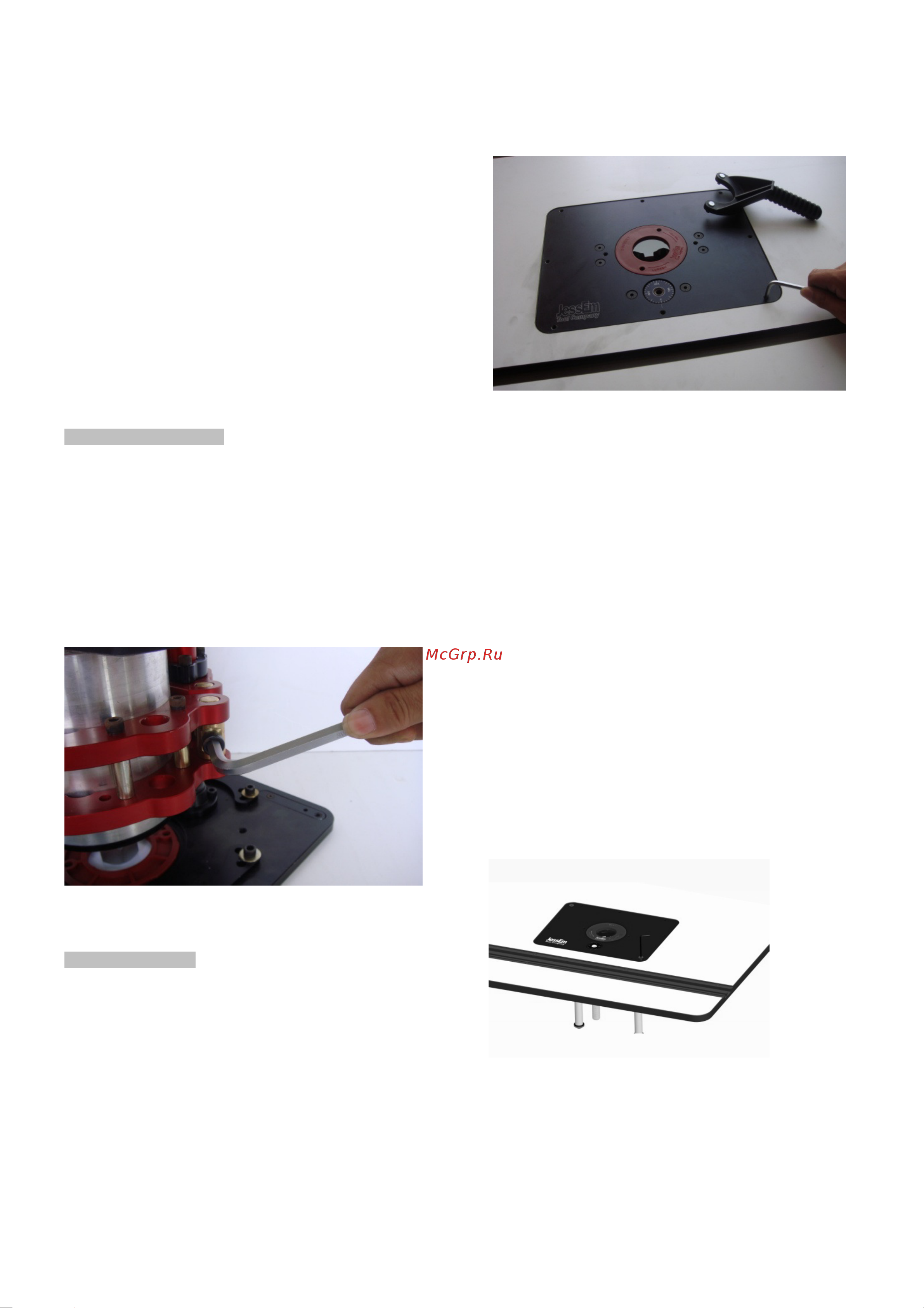

Рис.1

Установка фрезера

Поместите ручку регулировки в шестигранное отверстие в

шкале на монтажной пластине. Поднимите базу лифта так,

чтобы она коснулась уплотнительных колец в верхней

части базы. База должна полностью прилегать к верхней

пластине фиксации. С помощью шестигранного ключа 8

мм ослабьте винт на зажиме базы лифта, чтобы двигатель

смог проскользнуть в узел базы (Рис. 1). Если вы

используете электродвигатель меньшего диаметра,

установите адаптер в отверстие.

Поверните фрезер таким образом, чтобы при

окончательной установке все элементы управления

фрезера были доступны для оператора. Затем

отодвиньте двигатель назад примерно на 1,6 мм от

верхней монтажной пластины и затяните винт на узле

базы.

Рис. 4

Выравнивание монтажной пластины относительно

поверхности рабочего стола

Монтажная пластина имеет 8 регулировочных

отверстий по периметру с регулируемыми

установочными винтами (Рис. 4). С помощью

шестигранного ключа, который входит в комплект

поставки фрезерного лифта, вращайте установочные

винты по часовой стрелке для поднятия

устанавливаемой пластины, или против часовой стрелки,

чтобы опустить пластину до тех пор, пока ее поверхность

не сравняется (заподлицо) с поверхностью фрезерного

стола. Начните с одного угла пластины и продолжите по

периметру пластины до тех пор, пока все установочные

винты не будут правильно отрегулированы, то есть

поверхность пластины находится на одном уровне с

поверхностью стола (ни выше, ни ниже). Как только

плита будет выровнена, смотрите рис. 4 для установки

пластины на столе.

Фиксация фрезерного лифта на столе

После регулировки высоты монтажной пластины и

установки ее заподлицо со столешницей, зафиксируйте

фрезерный лифт на рабочем столе, вкрутив винты в

отверстия при помощи шестигранного ключа (рис. 5).

Фиксация не дает монтажной пластине перемещаться во

время рабочего процесса. Подробнее о выравнивании

лифта или пластины см. в инструкциях к лифту и пластине

Рис.5

Установка проставочного кольца

Фрезерный лифт поставляется с одним проставочным

кольцом. Дополнительные комплекты колец доступны с

отверстиями различного диаметра, с предварительно

просверленными отверстиями или без предварительно
