3. ПОДГОТОВКА, ПОДКЛЮЧЕНИЕ И МОНТАЖ ИЗДЕЛИЯ

3.1. Требования безопасности.

Внимание! Монтаж или демонтаж светодиодного светильника необходимо производить строго при отключенном

напряжении сети. Запрещается эксплуатация изделия с поврежденной изоляцией проводов и токоведущих частей.

Запрещается самостоятельно разбирать и ремонтировать изделие.

3.2. Подготовка изделия к работе.

Распакуйте светильник и убедитесь в отсутствии повреждений корпуса, рассеивателя и проводов.

3.3. Подключение.

Внимание! Все провода во время подключения

светодиодного светильника должны быть обесточены.

3.3.1. Для подключения светильника необходимо подвести к месту его монтажа 3-х жильный провод.

3.3.2. Этот провод необходимо подключить к проводу источника питания с помощью внешнего клеммника (в комплект не входит) в

соответствии со схемой, изображенной на рис.1;

3.3.3. После проверки правильности подключения можно включать сетевое напряжение.

4. МЕРЫ ПРЕДОСТОРОЖНОСТИ

4.1. Во избежание несчастных случаев никогда не подвергайте изделие воздействию огня и не опускайте его в воду.

4.2. Изделие предназначено для использования только внутри помещений.

4.3. Во избежание несчастных случаев запрещается самостоятельно производить ремонт электротехнической продукции.

4.4. Запрещается эксплуатировать изделие при наличии механических и прочих повреждений любого из его компонентов.

4.5. Помните, что переменное напряжение 230В опасно для жизни!

5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение изделия должны производиться в упаковке с соблюдением мер предосторожности от механических

повреждений и воздействия атмосферных осадков.

6. УТИЛИЗАЦИЯ

Изделие необходимо утилизировать согласно требованиям законодательства территории реализации.

7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Внимание! Все работы связанные с устранением возможных неисправностей изделия должны осуществляться при

отключенном питании сети!

Перечень возможных неисправностей и способы их устранения приведены ниже:

Если эти способы Вам не помогли, для устранения неисправности обратитесь за помощью к квалифицированным специалистам.

8. СВЕДЕНИЯ ОБ ИЗДЕЛИИ

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1. Гарантийный срок эксплуатации изделия составляет 3 года со дня продажи, при соблюдении потребителем условий монтажа,

эксплуатации, транспортировки и хранения, изложенных в данном руководстве.

9.2. Устройство не подлежит гарантийному обслуживанию в случае:

• предъявления товара с незаполненным (неправильно заполненным) гарантийным талоном;

• наличия механических повреждений или следов вскрытия корпуса;

• нарушения условий эксплуатации, изложенных в данном руководстве.

Замена вышедшей из строя электротехнической продукции осуществляется в точке продажи при наличии корректно

заполненного гарантийного талона:

~230 В ~230 В

Наименование параметра

SPO-

531-0-

65K-018

SPO-

531-0-

40K-018

SPO-

532-0-

65K-018

SPO-

532-0-

40K-018

SPO-

531-0-

65K-036

SPO-

531-0-

40K-036

SPO-

532-0-

65K-036

SPO-

532-0-

40K-036

Напряжение питания (переменного тока), В 190-250

Номинальное напряжение питания (переменного тока), В 230

Частота сети, Гц 50/60

Потребляемая мощность, Вт 18 36

Световой поток, Лм 1400 1500 3200 3300

Тип рассеивателя опал призма опал призма

Цветовая температура, К 6500 4000 6500 4000 6500 4000 6500 4000

Коэффициент пульсации (IRF), % <5

Коэффициент мощности (PF), cos >0.85 >0.90

Индекс цветопередачи, Ra >80

Класс электробезопасности I

Степень защиты от воздействий окружающей среды IP20

Климатическое исполнение и категории размещения УХЛ4 (+1… +35 °С)

Тип кривой силы света Д

Срок службы, лет 25

Габариты, ДхШхВ, мм 600x60 x23 1200x60 x23

Масса, г 230 440

2. КОМПЛЕКТНОСТЬ

Параметрлеринин аталышы

SPO-

531-0-

65K-018

SPO-

531-0-

40K-018

SPO-

532-0-

65K-018

SPO-

532-0-

40K-018

SPO-

531-0-

65K-036

SPO-

531-0-

40K-036

SPO-

532-0-

65K-036

SPO-

532-0-

40K-036

Азыктануунун чыңалуусу (өзгөрмө ток), В 190-250

Азыктануунун номиналдуу чыңалуусу (өзгөрмө ток) В 230

Ток тармагынын жыштыгы, Гц 50/60

Колдонулуучу кубаттуулук, Вт 18 36

Жарыктык агым, Лм 1400 1500 3200 3300

Түс температурасы, К 6500 4000 6500 4000 6500 4000 6500 4000

Согуучулук коэффициенти (IRF), % <5

Кубаттуулук коэффициенти (PF), cos >0.85 >0.90

Түс берүү индекси (Ra), кем эмес >80

Айлана-чөйрөнүн таасир берүүсүнөн коргоо деңгээли IP20

Кубаттуулук коэффициенти (PF): УХЛ4 (+1… +35 °С)

Кызмат өтөө мөөнөтү, жыл 25

Көлөмү, УЗУНУ*ТУУРАСЫ*БИЙИКТИГИ, мм 600x60 x23 1200x60 x23

Массасы (шамчырак жана азыктандыруу булагы), г 230 440

2. ТОПТОМДУУЛУГУ

3. ШАМЧЫРАКТЫ ДАЯРДОО, ТУТАШТЫРУУ ЖАНА ОРНОТУУ

3.1. Коопсуздук талаптары.

Көңүл бургула! Жарыкдиоддуу шамчыракты орнотуу же кайра орнотууда чыңалып турган токту өчүрүү керек. Чырактын проводуну

сырткы коргоочу катмары же ток берүүчү бөлүкчөлөрү бузук болсо колдонууга тыюу салынат. Өз алдынча чечүү же оңдоого тыюу

салынат.

3.2. Шамчыракты ишке киргизүүгө даярдоо.

Чыракты оромолдон чыгарып, корпусунун, жарык чачыраткычтын, проводунун бузук же сынык эместигин текшериңиз.

3.3. Туташтыруу.

Көңүл бургула! Жарыкдиоддуу шамчыракты туташтырууда

бардык проводдорду токтон сууруп таштоо керек.

3.3.1. Шамчыракты туташтыруу үчүн аны куроочу жерге 3 өзөктүү зымды алып келүү зарыл.

3.3.2. Бул зымды азык булагына клеммниктин (топтомго кирбейт) жардамы менен 1-сүр. көрсөтүлгөн схемага ылайык туташтыруу зарыл.

3.3.3. Туташтыруунун тууралыгын текшергенден кийин тармактык чыңалууну күйгүзсө болот.

Наименование изделия: Бытовой светильник

Модель изделия

Модель: SPO-531, SPO-532

Артикулы: SPO-532-0-65K-018, SPO-532-0-40K-018, SPO-531-0-65K-018, SPO-531-0-40K-018,

SPO-532-0-65K-036, SPO-532-0-40K-036, SPO-531-0-65K-036, SPO-531-0-40K-036

Тип изделия Светодиодный светильник

Товарный знак ЭРА

Страна изготовитель Китай

Наименование

изготовителя

АТЛ Бизнес (ШэньчЖэнь) КО., ЛТД

(ATL Business (ShenZhen) CO., LTD.)

Адрес изготовителя

КНР, 518054, Шэньчжэнь, Наньшань Дистрикт, Чуанъе стрит, Нос Баоличэн Билдинг, рум 901

(PRC, 518054, Shenzhen, Nanshan District, Chuangye street, North Baolicheng Building, room 901)

Информация для связи

с изготовителем

atl_company@163.com

Импортер

Информация об импортере указана на этикетке, расположенной

на индивидуальной упаковке.

Служба по работе

с потребителями

121467, Россия, г.Москва, а/я 43

Соответствие нормативным

документам

Изделие соответствует требованиям

ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011

“Электромагнитная совместимость технических средств”

Дата изготовления Указана на упаковке или корпусе светильника

ВАЖНО! Производитель оставляет за собой право вносить изменения в конструкцию и спецификации выпускаемых изделий

в любое время без предварительного уведомления и без каких-либо обязательств внести такие же изменения в ранее или

позднее произведенные изделия.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ)

СВЕТОДИОДНЫЙ СВЕТИЛЬНИК

RUS

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Светодиодный светильник, шт. 1

Упаковка, комплект 1

Руководство по эксплуатации (Паспорт), экз. 1

Жарыкдиоддуу шамчырактын, даана. 1

Орому, топтом 1

Колдонмо китеп (Паспорт), экз. 1

Светильник не работает

- проверьте наличие сетевого напряжения питания 230В

- убедитесь в целостности всех проводов и их изоляции

- убедитесь в целостности всех соединений

КОЛДОНМО (ПАСПОРТ)

Жарыкдиоддуу шамчырак

KGZ

4. КООПСУЗДУК ЧАРАЛАРЫ

4.1. Кырсыкты алдын алуу үчүн шамчыракты отко жакындатпаңыз жана сууга тийгизбеңиз.

4.2. Шамчыракты бөлмөнүн ичинде гана колдогонго болот.

4.3. Кырсыкты алдын алуу үчүн электротехникалык буюмду өз алдынча оңдоого болбойт.

4.4. Шамчырактын же анын бөлүкчөлөрү бузук же сынык болсо колдонууга тыюу салынат.

4.5. 230В өзгөрмө ток өмүргө кооптуу!

5. ТАШУУ ЖАНА САКТОО

Шамчыракты оромолунда ташуу жана сактоодо механикалык сынуу, бузуулардан жана нымдан сактоону эске алуу зарыл.

6. КЕРЕКТЕН ЧЫГАРУУ

Шамчыракты ал сатылып жаткан өлкөнүн мыйзамына ылйык керектен чыгаруу зарыл.

7. МҮМКҮН БОЛГОН БУЗУЛУУЛАР ЖАНА АЛАРДЫ ОҢДОО

Көңүл бургула! Шамчырактын ар кандай бузулууларын оңдоо иштеринде токту өчүрүү керек!

3-таблицада мүмкүн болгон бузулуулар жана аларды оңдоо иштери берилген.

3-таблица.

Эгер бул чаралар сизге жардам бербесе атайын адистерге кайрылыңыз.

8. ШАМЧЫРАК ТУУРАЛУУ МААЛЫМАТ

Шамчырак иштебесе

- 230В токтун бар экенин текшериңиз

- бардык проводдордун оң жана ачык эместигин текшериңиз

- бардык туташтыргычтардын бузук эместигин текшериңиз

Буюмдун аталышы Тиричиликте колдонулуучу шамчырак

Буюмдун модели Модели: SPO-531, SPO-532

Артикулы: SPO-532-0-65K-018, SPO-532-0-40K-018, SPO-531-0-65K-018, SPO-531-0-40K-018, SPO-

532-0-65K-036, SPO-532-0-40K-036, SPO-531-0-65K-036, SPO-531-0-40K-036

Буюмдун тиби Жарыкдиоддуу шамчырак

Соода белги ЭРА

Жасаган олко Кытай

Жасаган ишкананын аты АТЛ Бизнес (ШэньчЖэнь) КО., ЛТД

(ATL Business (ShenZhen) CO., LTD.)

Жасаган ишкананын дареги КЭР, 518054, Шэньчжэнь, Наньшань району, Чуанъе кочосу, Нос Баоличэн имараты, 901-батир

(PRC, 518054, Shenzhen, Nanshan District, Chuangye street, North Baolicheng Building, room 901)

Жасаган ишкана менен байланышуу

учун маалымат

atl_company@163.com

Импорттточу уюм Импортточу уюм жонундогу маалымат ндивидуалдык кутудагы этикеткада корсотулгон.

Керектоочулор менен иштоо боюнча

кызматтын дареги

121467, Россия, Москва ш., а/я 43

Нормативдик документтерге туура

келиши

Буюм «Томонку чыналуудагы тузулуштордун коопсуздугу боюнча» ТР ТС 002011, “Техникалык

каражаттардын электромагниттик бир-бирине дал келуусу жонундогу» ТР ТС 020/2011 талаптарына

жооп берет

Жасалуу мооноту буюмдунсыртынажазылган

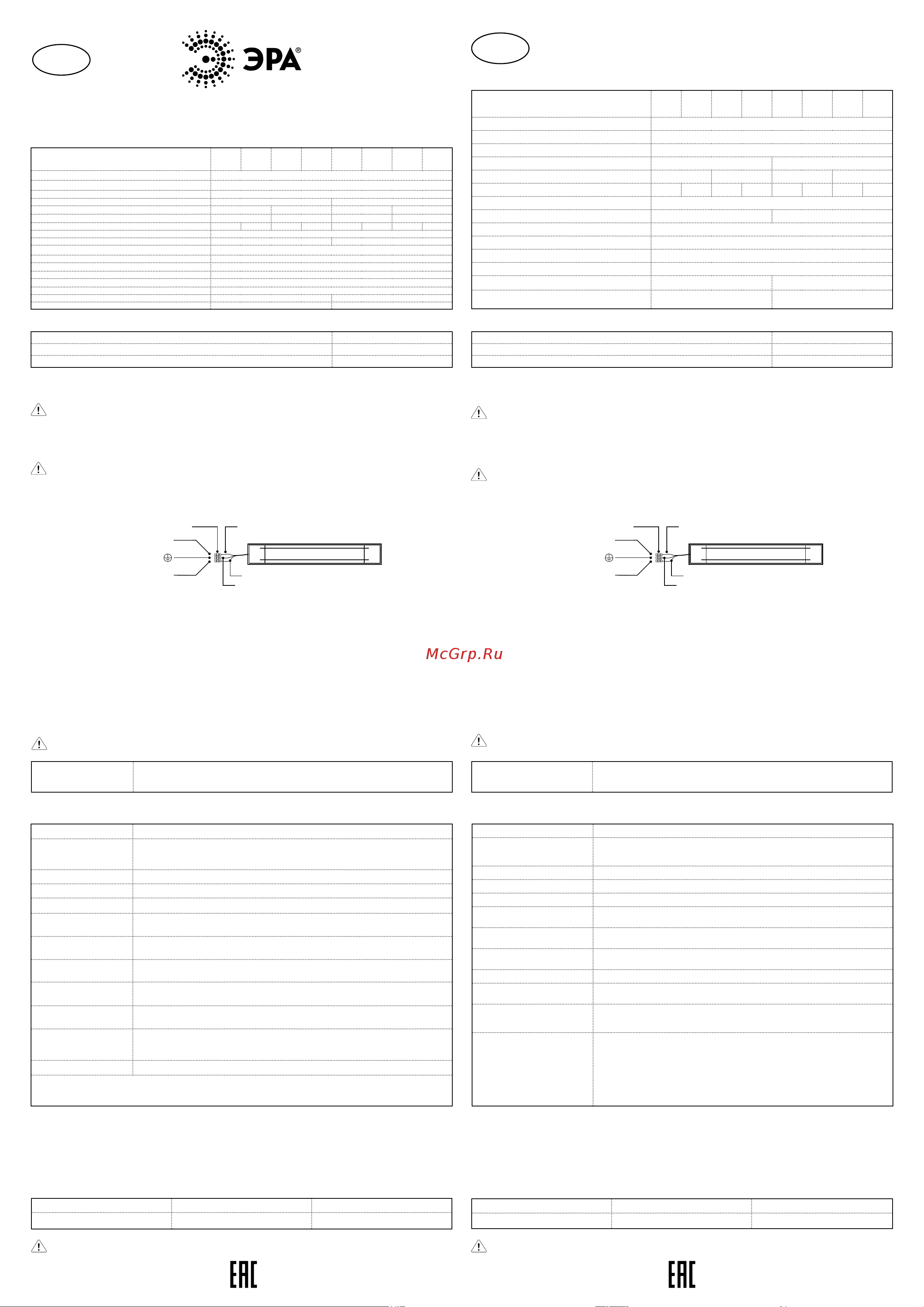

Рис.1.

Схема подключения

светильника к сети 230В.

1-сүрөт.

230 В тармакка шамчыракты

туташтыруунун схемасы.

1. ТЕХНИКАЛЫК МҮНӨЗДӨМӨ

Коричневый

Светильник

Синий

Желто-зеленый

Клеемник

Фаза (L)

Заземление

Нейтраль (N)

Күрөң

Шамчырак

Көк

Сары-жашыл

Клеммник

Фаза (L)

Жердетүү

Нейтраль (N)

Место продажи Дата продажи Штамп магазина и подпись продавца

Внимание! Производитель оставляет за собой право вносить изменения в конструкцию и спецификации выпускаемых

изделий в любое время без предварительного уведомления и без каких-либо обязательств внести такие же изменения

в ранее или позднее произведенные изделия.

9. КЕПИЛДИК

9.1. Шамчыракка сатыктан кийин 3 жыл мөөнөттүк колдонуу кепилдик берилет. Кардарга колдонмо китепке ылайык орнотуу, колдонуу,

ташуу жана сактоо чараларын туура жүргүзгөндө кепилдик берилет.

9.2. Эгер төмөнкүлөр болсо шамчыракка кепилдик берилбейт:

• кепилдик талону толук толтурулбаса (туура эмес толтурулса);

• механикалык бузук же корпусунун кардар тарабынан өз алдынча ачылганын байкасак;

• колдонмо китепке ылайык колдонуу шарттары туура эмес жүргүзүлсө.

Электротехникалык бузугу бар буюмду сатылган жайда туура толтурулган кепилдик талонунун негизинде алмаштыра аласыз:

Сатылган жайы Сатылган убактысы

Дүкөндүн штампы жана сатуучунун колу

Көңүл бургула! Өндүрүүчүдө чыгарылган буюмдардын конструкциясына жана спецификациясына каалаган убакытта

алдын ала эскертүүсүз жана ушундай эле өзгөрүүлөрдү мурунку же кийинки чыгарылган буюмдарга киргизүү

милдеттенмесиз өзгөрүүлөрдү киргизгенге укугу бар.
