1. Назначение изделия

Линейные трапы с горизонтальным выходом предназначены для сбора и отведения

жидкости в канализацию с поверхности пола. Монтируется в ванных комнатах и душевых,

санузлах квартир и загородных домов, общественных местах.

Благодаря наличию запахозапирающего устройства, трап надежно защищает помещение от

неприятных запахов из канализации.

2. Технические характеристики

 материал решетки – нержавеющая сталь;

 материал корпуса – ABS-пластик;

 материал сифона – полипропилен;

 выходной диаметр – 50 мм;

 длина линейного трапа – от 560 до 1060 мм;

 длина желоба – от 500 до 1000 мм;

 ширина желоба – 67,5 мм;

 запахозапирающее устройство – гидрозатвор или механический «сухой» затвор;

 пропускная способность – не менее 24 л/м в зависимости от высоты подпора воды;

 температура окружающей среды – от -50 °С до +90 °С;

 температура отводящей жидкости, не более – +85 °С*;

 масса нетто, не более – 1,6 кг;

 максимальная разрешенная нагрузка, не более – 300 кг;

 срок службы, не менее – 50 лет.

* Трапы производства ООО ТПК «Татполимер» позволяют отводить в канализацию

жидкости с температурой до 100 °С при условии, что её воздействие будет кратковременное (100

– 200 литров с температурой не более 100 °С). Повышение температуры отводящих жидкостей до

100 °С не влияет на пропускную способность трапов и их работоспособность. В этом случае

снижается только максимально допустимая нагрузка на трап (т.к. корпус трапа выполняет роль

несущего силового элемента), она не должна превышать 150 кг.

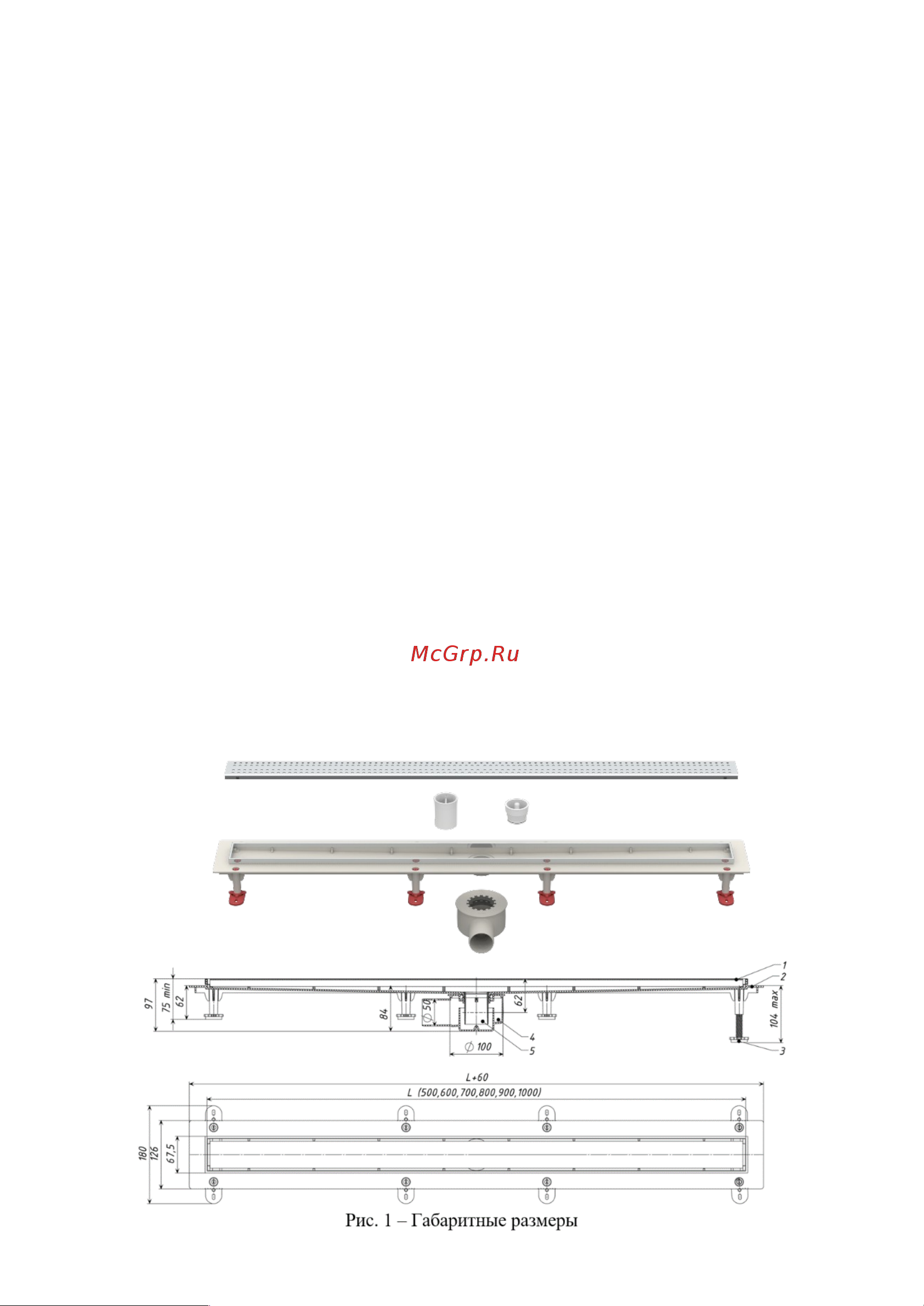

Габаритные размеры приведены на рис. 1.
