Рис. 3

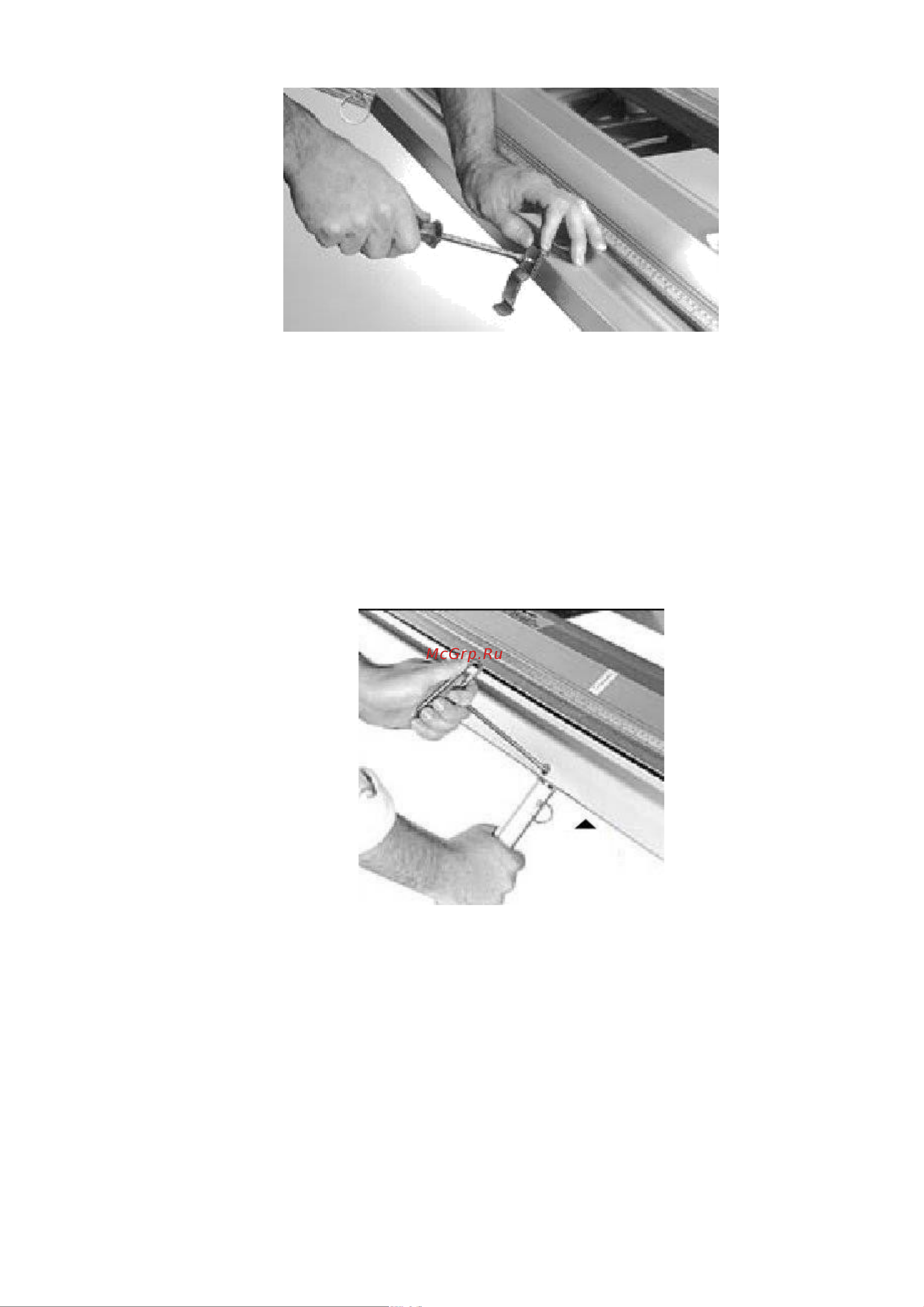

Рис. 3: Для упрощения выравнивания заготовки, защелка гибочной балки

удерживает ее на месте. Она также препятствует возникновению колебаний

катушки при операциях размотки.

Для установки защелки найдите заранее высверленное отверстие посредине

нижней части гибочной балки. Сопоставьте отверстия в балке и защелке, как

показано на рисунке и вставьте входящие в комплект поставки болты.

Примечание: при использовании роликового ножа применение защелки

обязательно.

Установка гибочных ручек

Закрепите с

помощью

контргайки ¼ -20

Рис. 4

Рис. 4: вставьте рукоятку в сборе в соответствующее отверстие гибочной балки.

Зафиксируйте ручку, используя болт и Т-образный торцевой шестигранный ключ,

как показано на рисунке. Закрепите с помощью контргайки 1/4-20.

V. Указания по регулировке шарнирного соединения

ОБРАТИТЕ ВНИМАНИЕ: Шарнирные соединения станка настроены на заводе-

изготовителе на среднее значение производительности и обеспечивают

максимальную простоту эксплуатации станка. Однако, необходимо перенастроить

станок под толщину используемой заготовки. Регулировка станка может

понадобиться в результате экстремальных погодных условий и/или условий

эксплуатации.
