2. Прижимная балка

Прижим

ная балка открывается и закрывается

при помощи рычага управления,

расположенного на машине сверху.

Усиление напряжения регулируются на

левой и правой сторонах

эксцентриками (3), следующим

образом:

Надо закрыть верхнюю балку (без

обрабатываемого листа).

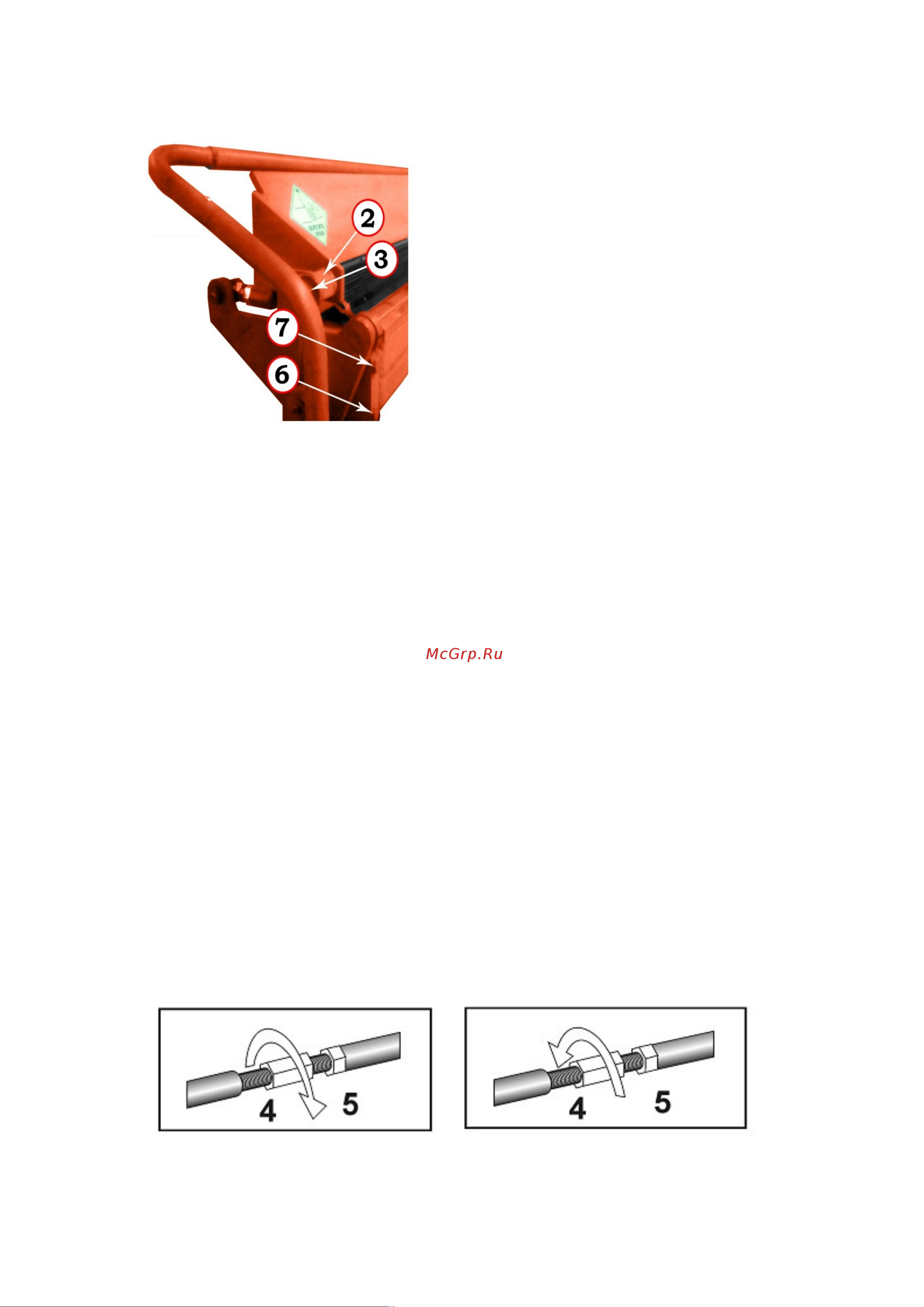

После ослабления болта с

шестигранной головкой (2), на левой и

правой сторонах, можно при помощи

регулировочного эксцентрика (3)

ослабить верхнюю балку.

Затем следует вложить у правого и левого краев полоски обрабатываемого материала

шириной в 60 мм и регулировать эксцентриком зажатие таким образом, чтобы

полоски можно было перемещать с усилием, затем, удерживая ключом эксцентрик,

затянуть болт (2).

Отсутствие установки усилия прижима, которое следует изменять в зависимости от

толщины обрабатываемого листа, может привести к повреждению бронзовых втулок,

осей или регулировочного эксцентрика.

3. Улучшение качества гибки

Настройка формы кромки гибочной балки (4) позволяет изменять ее начальный

нажим и влиять на лучший результат гибки. Регулировку следует делать при помощи

римской гайки (4) рис. 2; 3.

Для твердого и толстолистового железа:

Ослабить контргайку (5), а римской гайкой (4) , как указано на рис. 2, покрутить по

ходу часовой стрелки, благодаря этому получается большой начальный нажим

(гибочная балка может выступать выше нижней балки максимально на 5 мм).

Для мягкого и тонколистового железа:

Ослабить контргайку (5), а римскую гайку (4), как указано на рис. 3, повернуть

против часовой стрелки для уменьшения начального нажима.

Рис. 2 Рис. 3
