www.kalibrcompany.ru 7

Калибр Руководство по эксплуатации

- закрепить его нижним болтом и вкрутить на место винт регулировки.

Подвижный нож (рис.1 поз.7) расположен в пазе штока (рис.1 поз.9). Для его замены:

- открутить винт крепления (рис.1 поз.8);

- вынуть из паза штока использованный нож (при замене);

- установить в паз новый нож режущей кромкой вниз;

- закрепить его винтом.

3.2.2 Регулировка взаимного расположения ножей

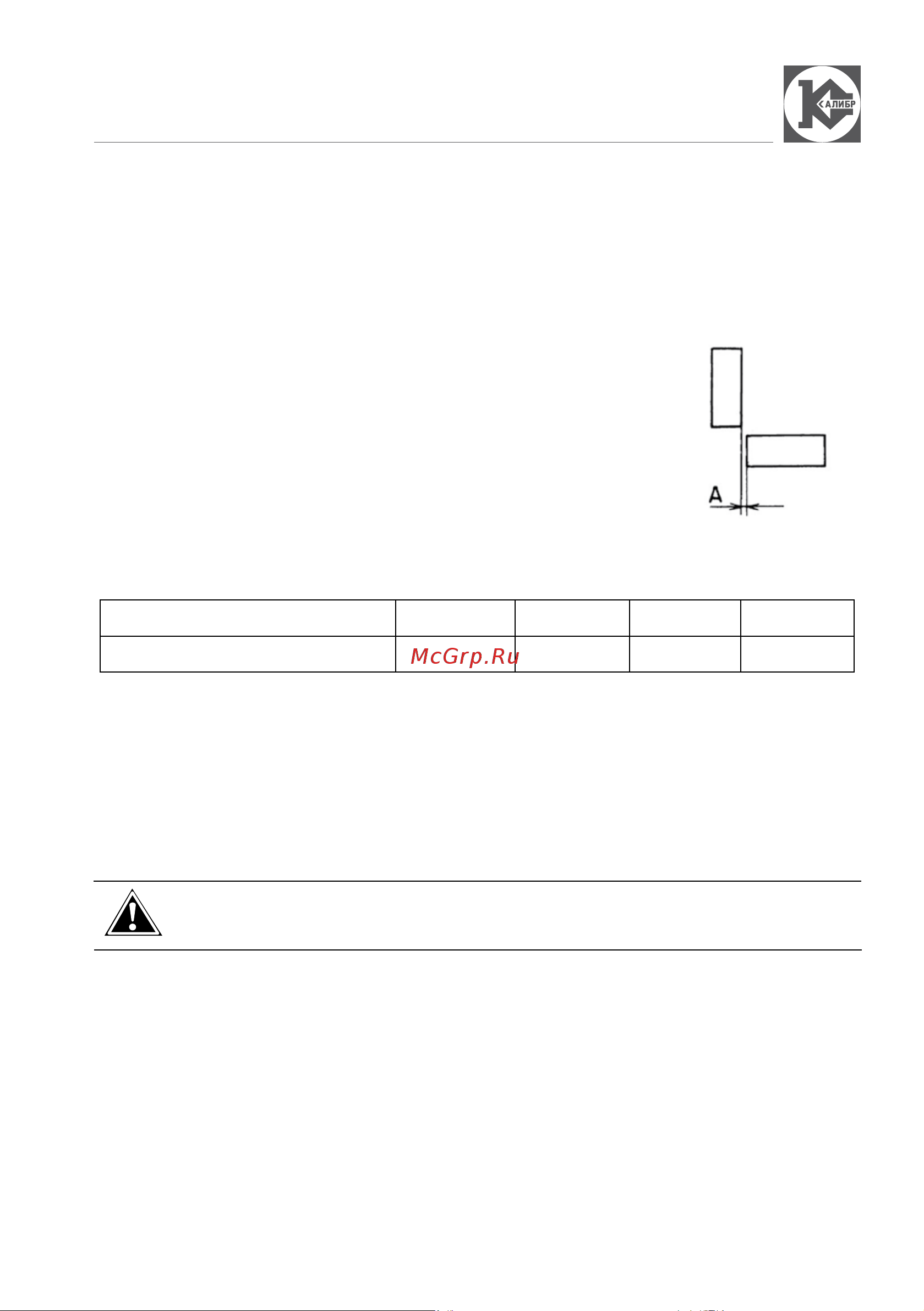

- горизонтальный зазор между ножами (на рисунке указан

буквой А) устанавливается исходя из толщины разрезаемого

материала и рассчитывается по формуле: S=0,2*W, где S-зазор

в мм, W-толщина разрезаемого материла в мм. Данный метод

расчета горизонтального зазора между ножами применим

к материалу, предел прочности на растяжение которого

составляет 390Н/мм². Для легированный сталей (более

твёрдых) зазор необходимо увеличить, для мягких металлов

(медь, алюминий) – уменьшить;

Соотношение между толщиной металла и зазором приведены в таблице ниже:

Толщина разрезаемого металла, мм 0,5-0,8 0,9-1,3 1,4-1,8 2,0-2,5

Величина зазора S, мм 0,1-0,15 0,15-0,2 0,25-0,35 0,4-0,45

- регулировка вертикального положения подвижного ножа, в зависимости от

толщины разрезаемого листа, осуществляется с помощью большого шестигранного

ключа, входящего в комплект поставки;

- регулировка горизонтального положения неподвижного ножа осуществляется

с помощью малого шестигранного ключа, входящего в комплект поставки. После

регулировки положение неподвижного ножа дополнительно фиксируется с помощью

контргайки, установленной на регулировочном винте.

Внимание! Следите за тем, чтобы после всех необходимых регулировок режу-

щие лезвия не соприкасались!

4. Указания по практическому применению

4.1 Включайте ножницы в сеть непосредственно перед началом работы, убедившись,

что ползунок выключателя находится в положении «0» - выключено.

4.2 Перед включением ножниц выключателем убедитесь, что разрезаемая заготовка

не находится между ножами.

4.3 Во избежание повреждения ножниц и заготовки, соблюдайте приведённые в

таблице соотношения толщины листа и зазора между ножами.

4.4 Регулярно (перед каждым использованием) проверяйте состояние режущих

кромок ножей. Затупленные ножи снижают качество реза и приводят к повышенной

рис.2
