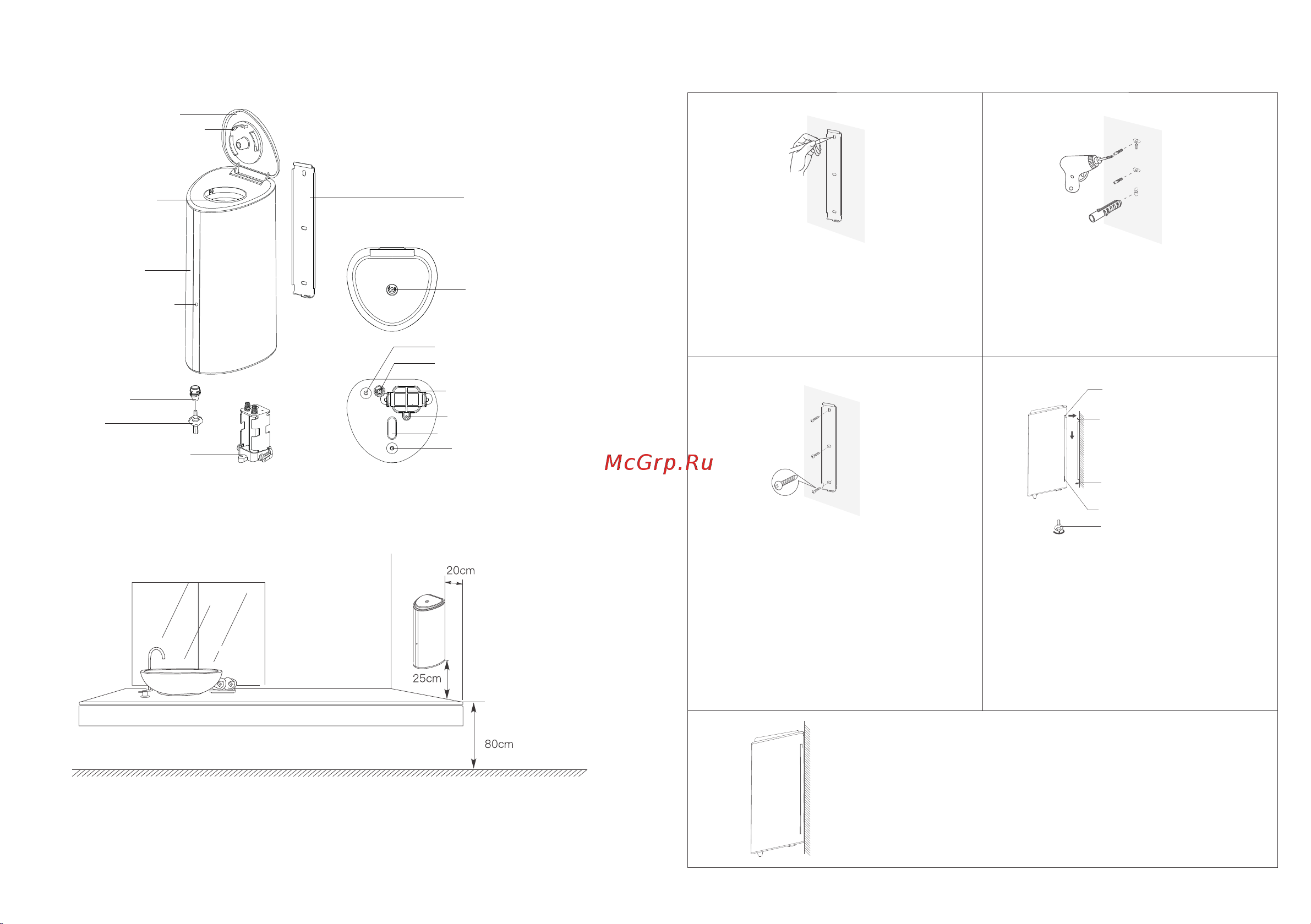

Устройство

Схема установки

Монтаж и установка

Примечание: при монтаже над поверхностью столешницы из нержавеющей

стали/светоотражающих элементов устанавливайте дозатор на расстоянии

более 35 см от поверхности столешницы чтобы избежать неправильной работы

устройства.

① ②

③

⑤

④

Прикрепите прилагаемый монтажный

кронштейн к ровной поверхности стены

и отметьте карандашом расположение

трех монтажных отверстий.

Просверлите в стене три отверстия

диаметром 6 мм и вставьте

прилагаемые пластиковые дюбели в

просверленные отверстия.

Совместите монтажные отверстия на

кронштейне с пластиковыми дюбелями

на стене и закрепите прилагаемыми

винтами.

Установка завершена.

Совместите монтажные зажимы корпуса

дозатора с кронштейном до плотного

прилегания друг к другу. Зажимы входят

на кронштейн и прижимая опустите

корпус дозатора вниз. Откройте корпус

дозатора прилагаемым ключом,

поверните винт и закройте корпус.

Верхняя крышка

Поворотная крышка

Отверстие для

залива жидкости

Монтажный кронштейн

Открывающийся замок

Кнопка «Настройки»

Антивандальный замок

Крышка отсека для батарей

Антивандальный винт

Сенсорное окно

Выходное отверстие для

жидкости

Корпус изделия

Световой индикатор

Форсунка

Ключ

Отсек для батарей

Пол

Верхнее установочное

гнездо корпуса

Верхнее установочное

гнездо кронштейна

Нижнее установочное

гнездо кронштейна

Сетевое гнездо

Шестиугольный ключ
