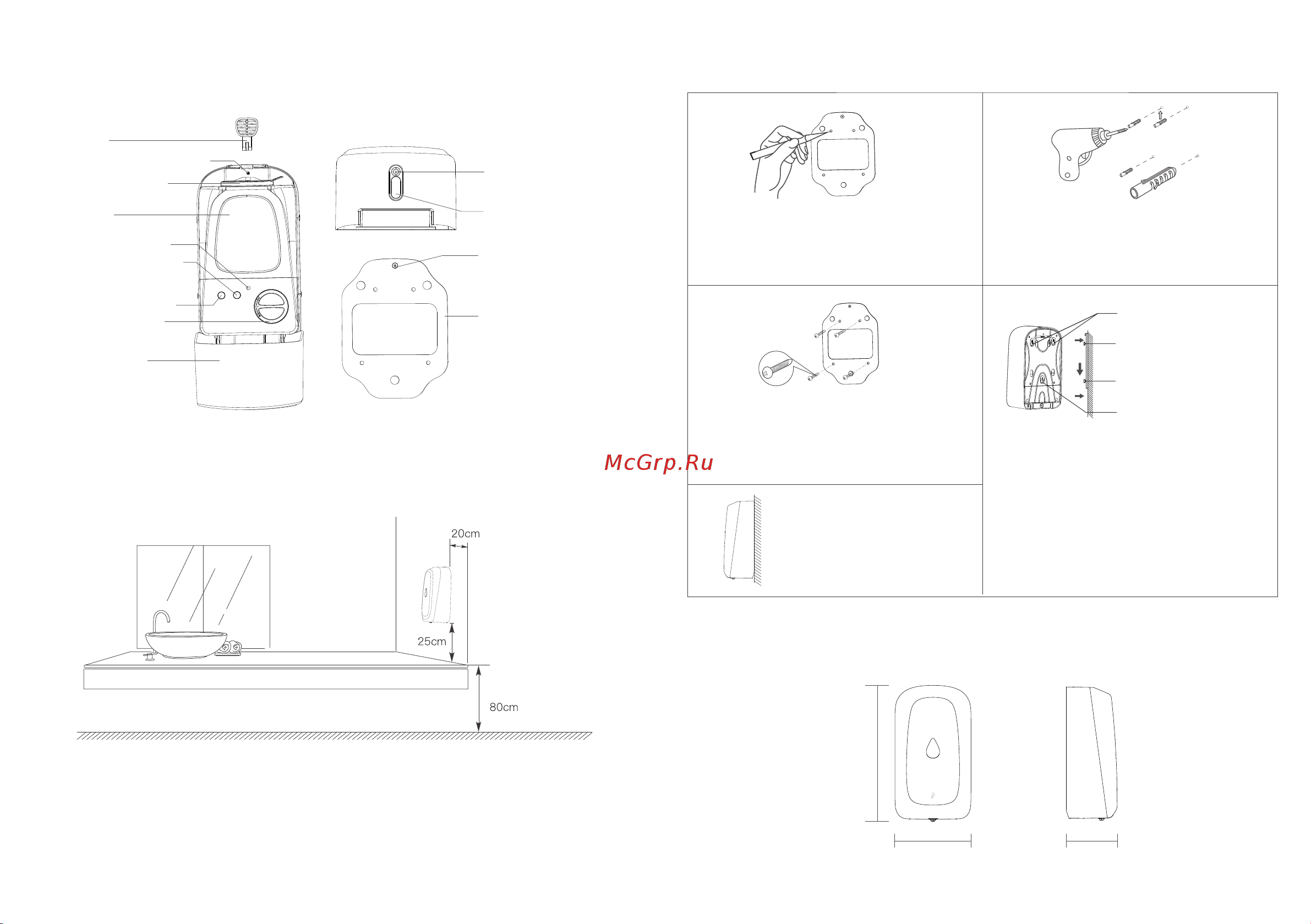

Устройство

Схема установки

Монтаж и установка

Примечание: при монтаже над поверхностью столешницы из нержавеющей

стали/светоотражающих элементов устанавливайте дозатор на расстоянии

более 35 см от поверхности столешницы чтобы избежать неправильной работы

устройства.

Монтажный

кронштейн

Отверстие для

крепления

антивандального

винта

Сенсорный датчик

Выходное отверстие

для жидкости

Нижняя схема

Крышка резервуара

Резервуар

Световой индикатор

Выключатель

Кнопка регулирования

жидкости

Корпус изделия

Отсек для батарей

Ключ

Антивандальный винт

Размеры устройства

93mm135mm

241mm

① ②

③

⑤

④

Прикрепите прилагаемый монтажный

кронштейн к ровной поверхности стены

и отметьте карандашом расположение

трех монтажных отверстий.

Просверлите в стене четыре отверстия

диаметром 6 мм и вставьте

прилагаемые пластиковые дюбели в

просверленные отверстия.

Совместите монтажные отверстия на

кронштейне с пластиковыми дюбелями

на стене и закрепите прилагаемыми

винтами.

Установка завершена.

Совместите монтажные зажимы корпуса

дозатора с кронштейном до плотного

прилегания друг к другу. Зажимы входят

на кронштейн и прижимая опустите

корпус дозатора вниз. Откройте корпус

дозатора прилагаемым ключом,

поверните винт и закройте корпус.

Пол

Верхние установочные

гнезда корпуса

Верхние становочные

места кронштейна

Нижние становочные

места кронштейна

Сетевое гнездо
