1. Назначение
Душевой лоток HL53RVM/100 с решеткой длиной 1000 мм предназначен для
установки в душевые помещения и отвода в канализацию сточных вод с уровня пола.
2. Описание
Корпус душевого лотка выполнен из ПП (полипропилен), с вертикальным выпуском
DN50.
Лоток комплектуется решеткой из нержавеющей стали с матовой поверхностью.
3. Комплектация
3.1. Корпус лотка HL53KV.
3.1.1. Корпус душевого лотка из ПП с вертикальным выпуском DN50.
3.1.2. Набор для изменения высоты монтажа и фиксации: 4
регулировочные опоры, комплект для фиксации опор (дюбеля, саморезы, шайбы,
крепежные уголки).
3.1.3. Монтажные заглушки корпуса лотка: из ПП и из ДВП.
3.1.4. Гидроизоляционный комплект с полотном из нетканого эластомера
для обмазочной гидроизоляции.
3.1.5. Съемный сифон.
3.1.6. Пластины для выравнивания решетки и установки решетки на
заданной высоте (вровень с плиткой).
3.1.7. Техническая ткань для ухода за решеткой.
3.1.8. Пластиковый ключ для вынимания съемной вставки решетки.
3.2. Декоративная решетка HL053M/100 толщиной 6 мм с вогнутым профилем,
из нержавеющей стали V2A, с установочным коробом из ПП.
4. Технические характеристики
4.1. Корпус лотка
Артикул Присоединительный Пропускная Вес
размер способность
HL53KV DN50 0,98 л/с 1560 г
4.2. Решетка лотка
Артикул Размер Вес
HL053M/100 1000х55х6 мм 4800 г
Максимальная разрешенная нагрузка 300 кг
Температура отводимой жидкости до 100С
Срок службы не менее 50 лет

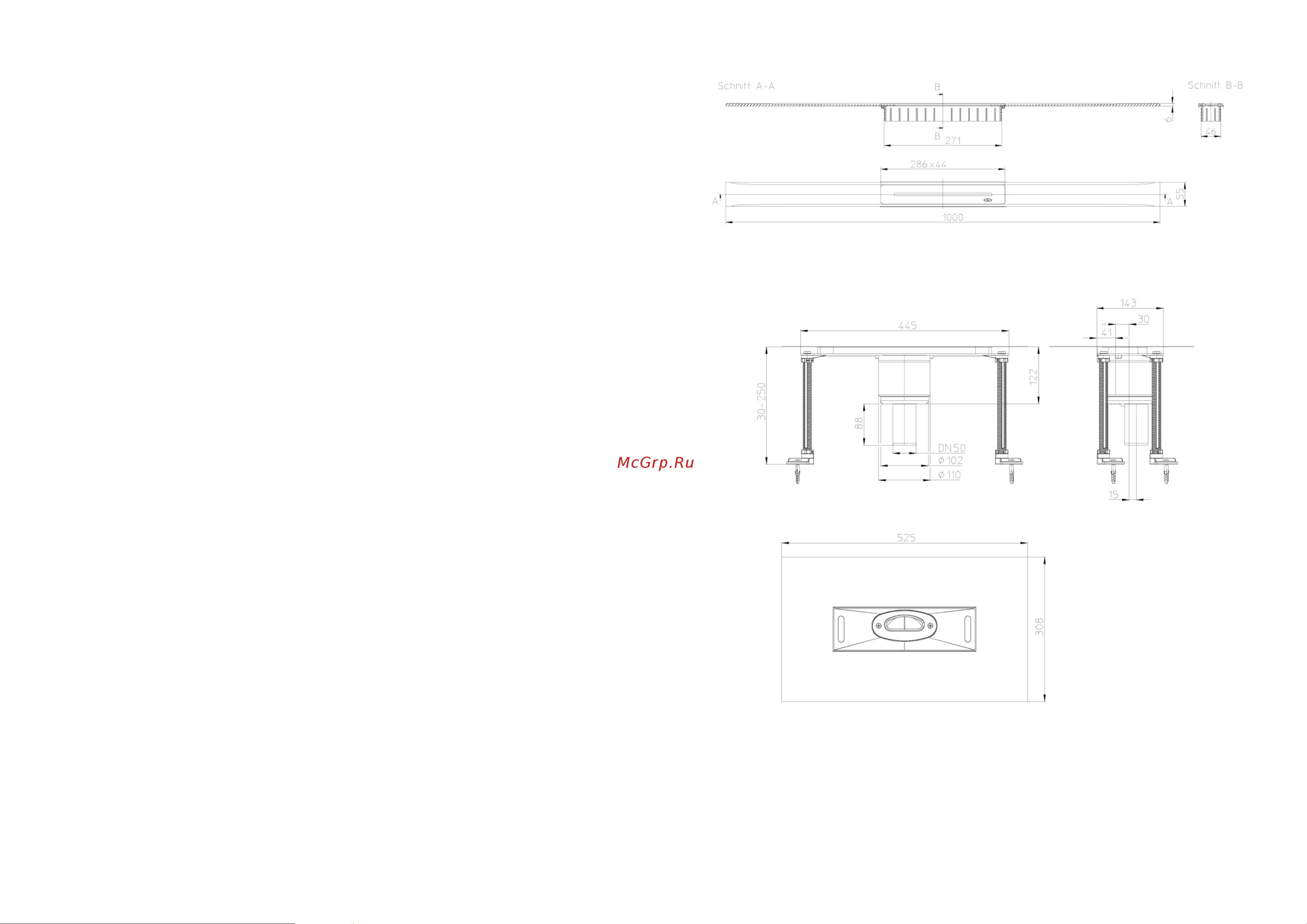

Рис. 1. Декоративная решетка HL053M/100 длиной 1000мм.
Рис. 2. Корпус лотка HL53KV.
5. Особенности монтажа
5.1. Выпуск лотка предназначен для соединения с любой канализационной
раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.).
5.2. Корпус лотка устанавливается на выбранное место. Высота корпуса душевого
лотка регулируется от 30 до 250 мм (регулировочные опоры подрезаются по высоте).
