1. Назначение

Душевой лоток HL53RVS/90 с решеткой длиной 900 мм предназначен для установки

в душевые помещения и отвода в канализацию сточных вод с уровня пола.

2. Описание

Корпус душевого лотка выполнен из ПП (полипропилен), с вертикальным выпуском

DN50.

Лоток комплектуется штампованной решеткой серии «Стандарт» из нержавеющей

стали.

3. Комплектация

3.1. Корпус лотка HL53KV.

3.1.1. Корпус душевого лотка из ПП с вертикальным выпуском DN50.

3.1.2. Набор для изменения высоты монтажа и фиксации: 4

регулировочные опоры, комплект для фиксации опор (дюбеля, саморезы, шайбы,

крепежные уголки).

3.1.3. Монтажные заглушки корпуса лотка: из ПП и из ДВП.

3.1.4. Гидроизоляционный комплект с полотном из нетканого эластомера

для обмазочной гидроизоляции.

3.1.5. Съемный сифон.

3.1.6. Пластины для выравнивания решетки и установки решетки на

заданной высоте (вровень с плиткой).

3.1.7. Техническая ткань для ухода за решеткой.

3.1.8. Пластиковый ключ для вынимания съемной вставки решетки.

3.2. Декоративная решетка HL053S/90 из нержавеющей стали V2A толщиной 1,5

мм, с установочным коробом из ПП.

4. Технические характеристики

4.1. Корпус лотка

Артикул Присоединительный Пропускная Вес

размер способность

HL53KV DN50 0,98 л/с 1560 г

4.2. Решетка лотка

Артикул Размер Вес

HL053S/90 900х55х8 мм 1345 г

Максимальная разрешенная нагрузка 300 кг

Температура отводимой жидкости до 100С

Срок службы не менее 50 лет

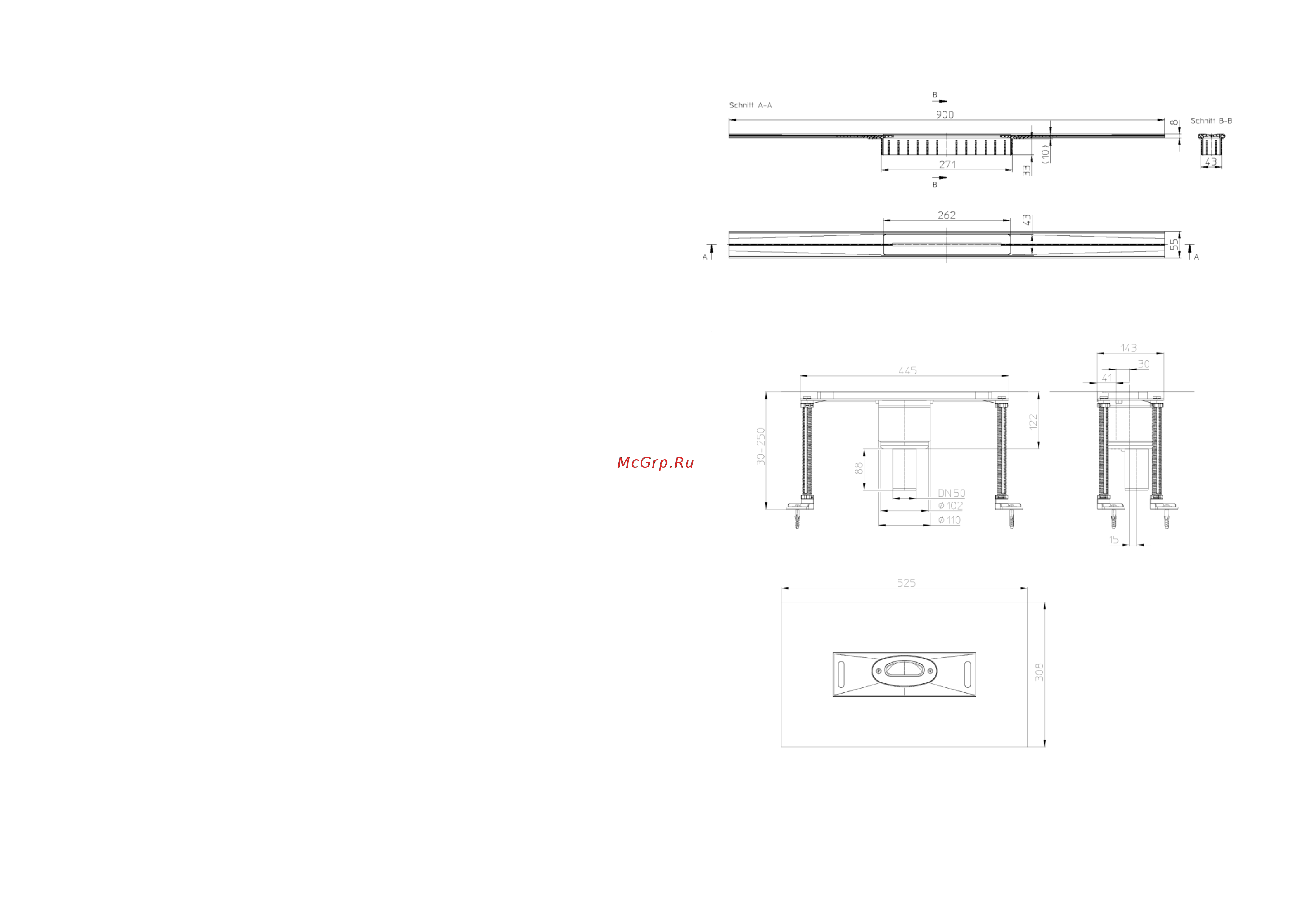

Рис. 1. Декоративная решетка HL053S/90 длиной 900мм.

Рис. 2. Корпус лотка HL53KV.

5. Особенности монтажа

5.1. Выпуск лотка предназначен для соединения с любой канализационной

раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.).
