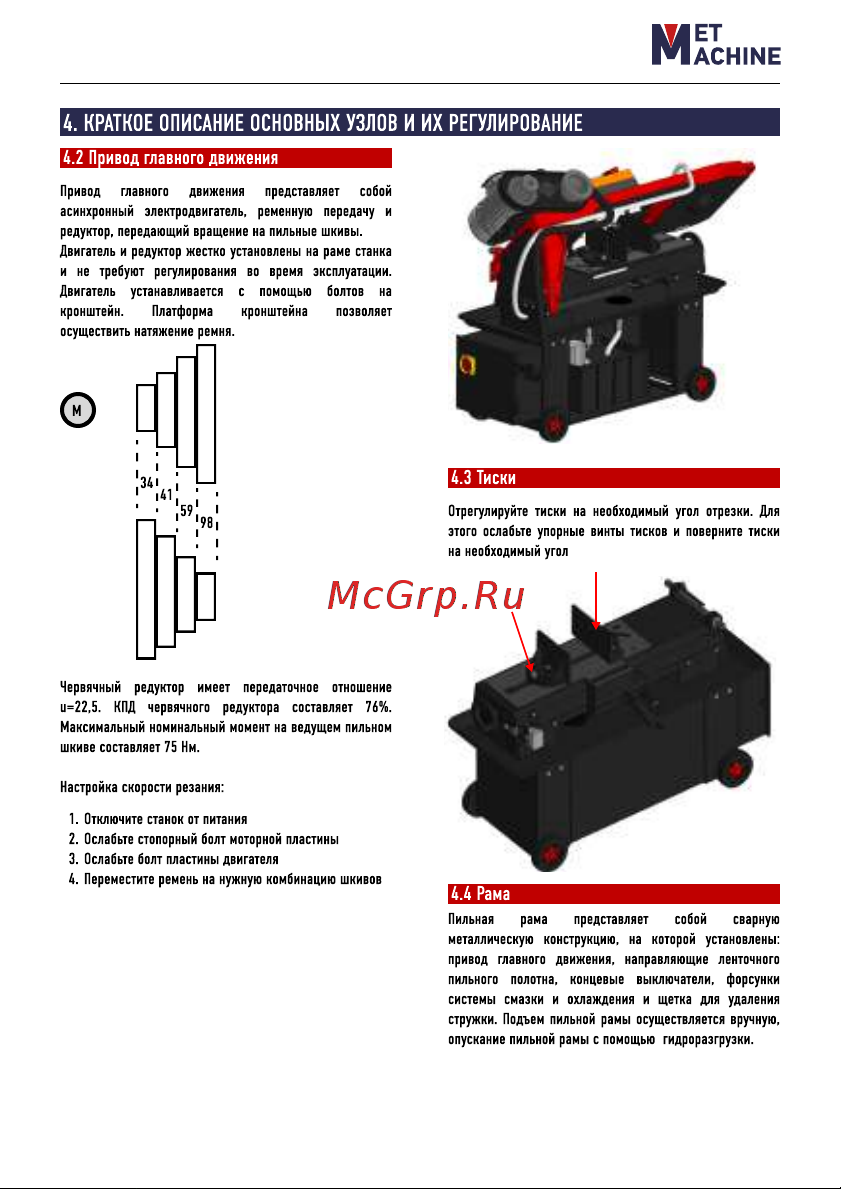

4. КРАТКОЕ ОПИСАНИЕ ОСНОВНЫХ УЗЛОВ И ИХ РЕГУЛИРОВАНИЕ

4.2 Привод главного движения

Привод главного движения представляет собой

асинхронный электродвигатель, ременную передачу и

редуктор, передающий вращение на пильные шкивы.

4.3 Тиски

Отрегулируйте тиски на необходимый угол отрезки. Для

этого ослабьте упорные винты тисков и поверните тиски

на необходимый угол

Двигатель и редуктор жестко установлены на раме станка

и не требуют регулирования во время эксплуатации.

Двигатель устанавливается с помощью болтов на

кронштейн. Платформа кронштейна позволяет

осуществить натяжение ремня.

Червячный редуктор имеет передаточное отношение

u=22,5. КПД червячного редуктора составляет 76%.

Максимальный номинальный момент на ведущем пильном

шкиве составляет 75 Нм.

Настройка скорости резания

 Отключите станок от питани

 Ослабьте стопорный болт моторной пластин

 Ослабьте болт пластины двигател

 Переместите ремень на нужную комбинацию шкивов

4.4 Рама

Пильная рама представляет собой сварную

металлическую конструкцию, на которой установлены

привод главного движения, направляющие ленточного

пильного полотна, концевые выключатели, форсунки

системы смазки и охлаждения и щетка для удаления

стружки. Под

ем пильной рамы осуществляется вручную,

опускание пильной рамы с помощью гидроразгрузки.
