стр. 9

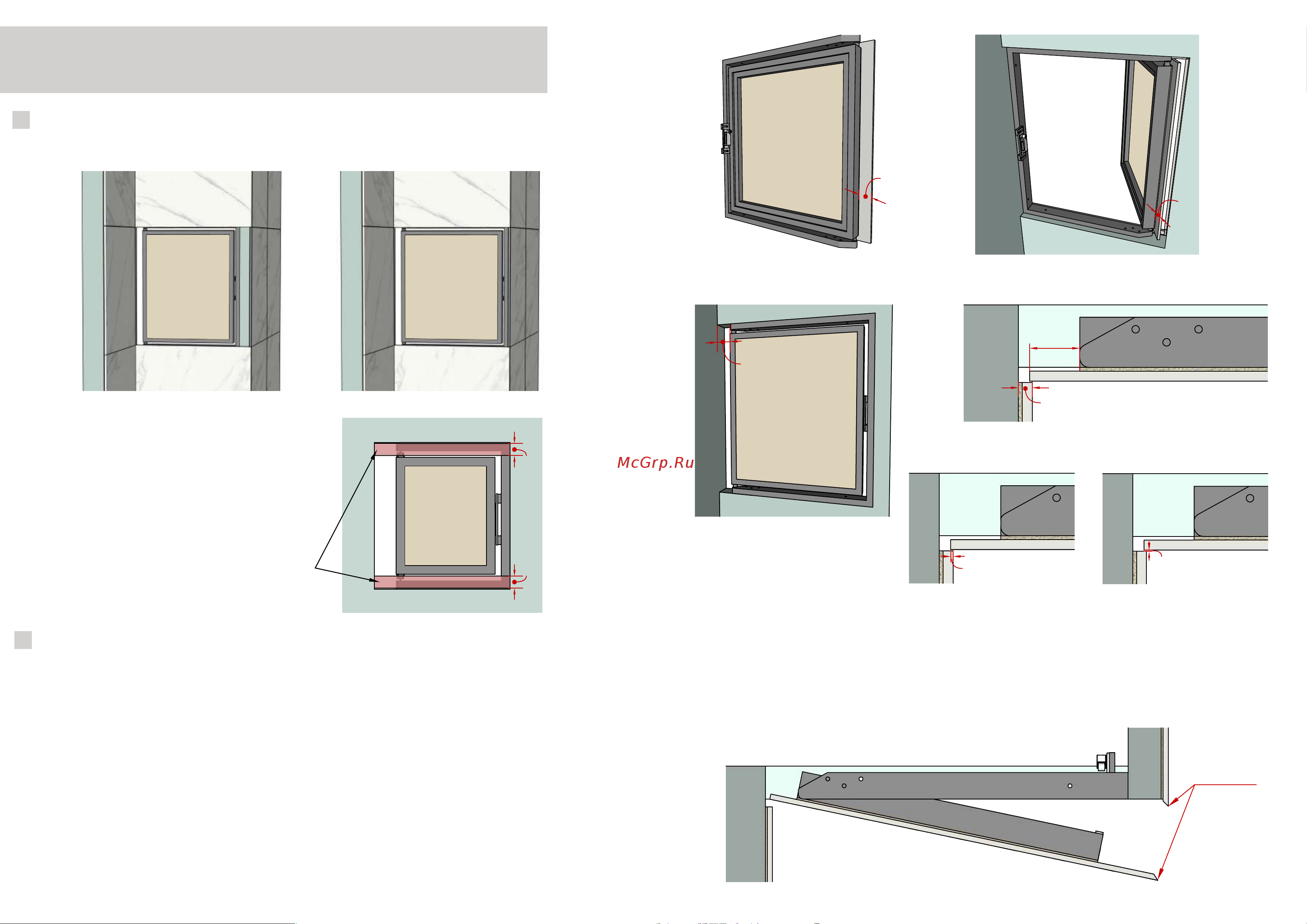

2. Для проектирования проёма, очень важно учитывать некоторые особенности:

1) Плитка на створке люка со стороны петель должна выступать на 40 мм (Рис.2) и

при открывании люка эти 40 мм будут входить в проём (Рис.3) на 70 мм от

лицевой плоскости люка без клея и плитки. Сам проём расширяем со стороны петель

на 50 мм (Рис.4). Эти 50 мм покроют:

�

зазор не менее 10 мм (Рис.5)

плитка на створке люка выступающая на 40 мм (Рис.5)

Рис. 2

Рис. 3

40 мм

Рис. 4

Рис. 5

40 мм

min 10 мм

2) Плитка на створке люка со стороны петель должна прятаться за плитку на

перпендикулярной стене на 2-3 мм (Рис.6). Нельзя доводить плитку на створке люка

до черновой стены, т.к. при попытке открыть створку, плитка упрётся в черновую

стену и не позволит открыть люк. Расстояние между плиткой на люке и плиткой на

перпендикулярной стене не менее 1 мм (Рис.7).

3) Плитку на створке люка можно выпускать внахлест на стену со стороны замка, край

этой плитки нужно сточить под 45 градусов, так же как и край плитки примыкающий с

перпендикулярной стены (Рис.8) для идеального углового стыка плиток.

Рис. 8 (вид сверху)

Запил под

45 градусов

2-3 мм

Рис. 6 (вид сверху)

Рис. 7 (вид сверху)

min 1 мм

40 мм

50 мм

См (Рис. 1)

Важно!

В эти зоны должны попадать

горизонтальные швы плиток

27 мм

1. Определитесь с расположением люка и с раскладкой будущей плитки.

Рис. 1

Инструкция по установке люка ШАГМА

Одностворчатый люк - случай № 5
