ПАСПОРТ
Светильники люминесцентные
Серии ЛПО-07
1. НАЗНАЧЕНИЕ
1.1. Светильники типа ЛПО-07 предназначены для освещения общественных,
административных и вспомогательных помещений, офисов, торговых залов, учебных
заведений. Светильники предназначены для работы в сети однофазного переменного
тока с напряжением 220В, частотой 50Гц.
1.2. Светильники изготовлены в исполнении УХЛ категории 4 (ГОСТ 15150) для работы
в диапазоне температур от +5ºС до +35ºС и относительной влажности не более 85%
при температуре 25ºС.
1.3. Светильники соответствуют степени защиты IP 20 по ГОСТ 14254.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип
Мощн
ость,
Вт
Габаритные размеры, мм
Монтажны
е
отверстия,
мм
Маса,
кг
Количес
тво в
упаковк
е, шт.
Цоколь
Длина Ширина Высота
2х18-07 2х18 620 160 70 480 1,6 2 G13
2х36-07 2х36 1230 160 70 1080 3.1 1 G13
2х58-07 2х58 1530 160 70 1380 3.85 1 G13
3. КОМПЛЕКТ ПОСТАВКИ
- Светильник (без ламп), шт. 1;
- Паспорт, шт. 1;
- Коробка упаковочная, шт. 1.
.
4. ТРЕБОВАНИЯ К ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Все работы по монтажу, наладке и эксплуатации светильников должен
производить соответственно обученный и аттестованный персонал.
4.2. Подключение и обслуживание светильников производить только при полном
снятии напряжения.
4.3. Запрещается использование ламп и стартеров, имеющих характеристики,
отличные от номинальных.
4.4. Напряжение электросети должно быть не менее 200В и не более 240В.
5. СОСТАВ СВЕТИЛЬНИКА
5.1. Корпус светильников изготовлен из стального листа, окрашенного порошковой
эмалью. В корпусе установлены ламподержатели, элементы пускорегулирующей
аппаратуры, клеммная колодка, соединенные между собой монтажными проводами в
соответствие с электрической схемой.
5.2. На корпусе установлен светорассеиватель из прозрачной или опаловой
светотехнической пластмассы.

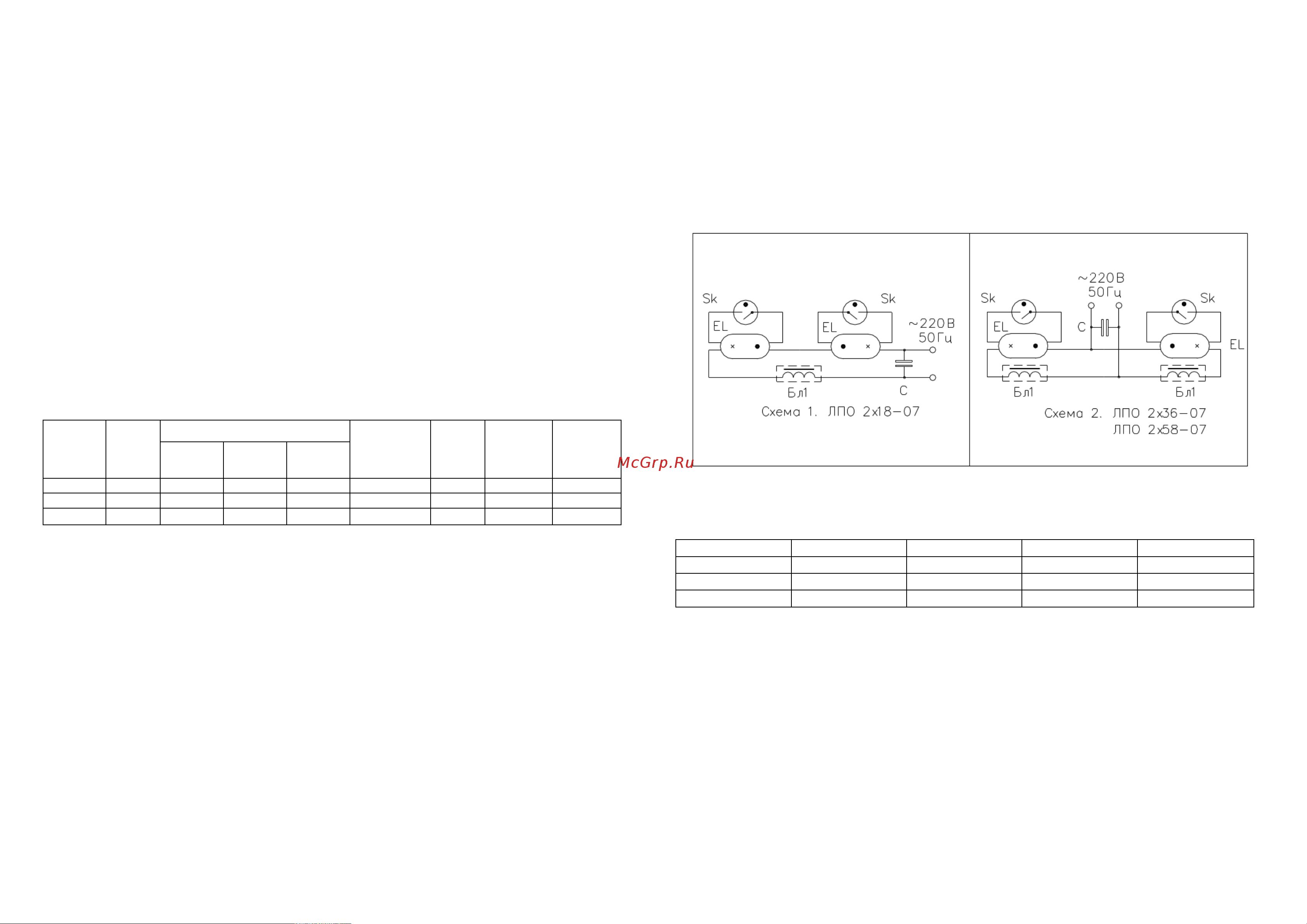

5.3. Электрические схемы светильников:
Модель Балласт (Бл1) Стартер (Sk) Лампы (EL) Схема
2х18-07
40Вт СК-127 2х18; 2х20 Схема 1
2х36-07
40Вт СК-220 2х36; 2х40 Схема 2
2х58-07
60Вт СК-220 2х58; 2х60 Схема 2
Конденсатор С = 9 мкФ.
6. МОНТАЖ СВЕТИЛЬНИКА
6.1. Эксплуатация светильника должна производиться в соответствие с «Правилами
технической эксплуатации электроустановок потребителей».
6.2. Распаковать светильник, снять рассеиватель. Используя отверстия в корпусе,
закрепить светильник.
6.3. Через отверстие в корпусе подвести кабель питания и подключить его к клеммной
колодке.
6.4. Установить рассеиватель и крышки.
